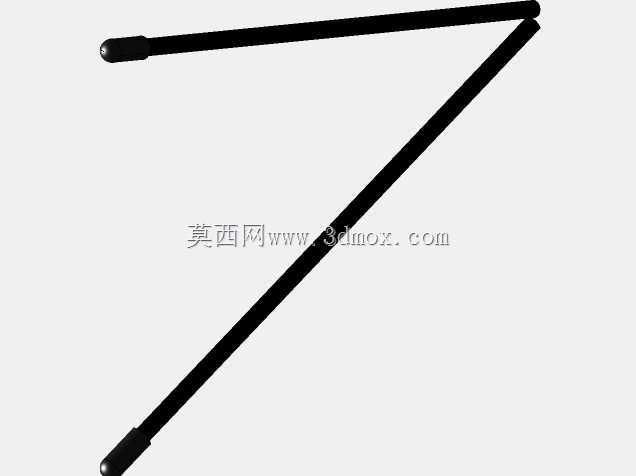

45度排布直升机机载2.4G天线管护套

在旋翼类飞行器的机载通讯系统搭建中，2.4G频段天线的安装防护与排布角度一直是容易被忽略却直接影响通讯链路稳定性的细节。不少小型无人直升机、同级别轻型旋翼类飞行器在多天线布局时，常出现天线信号遮挡、馈线根部反复弯折断裂、飞行中天线受气流扰动产生震颤偏移的问题，这款成45度夹角设置的天线管护套，正是针对这类实际工程痛点完成的结构设计。

从实际装机场景来看，这类天线管主要适配四架编组作业的小型直升机，以及布局逻辑类似的固定翼轻型飞行器的2.4G天线安装需求。不同于地面通讯设备的天线安装，机载场景下天线不仅要承受飞行过程中的持续气流冲击，还要规避旋翼转动带来的信号遮挡、机身金属结构的电磁屏蔽影响，45度的夹角排布并非随意设定：在实际测试中，当天线两两呈45度交叉布置时，全向信号的覆盖盲区最小，不管飞行器处于平飞、侧倾、俯仰甚至倒飞姿态，至少有两根天线能处于信号收发的最优角度，不会因为机身姿态变化导致通讯链路中断。

这款天线管本身承担的核心作用是天线馈线与辐射振子的物理防护，日常装机作业里，很多从业者会直接将裸露的天线振子固定在机身侧面，飞行过程中遇到杂草、细树枝剐蹭，或是降落时的轻微磕碰，很容易造成天线外层绝缘层破损、振子变形，直接导致驻波比异常升高，通讯距离骤降。这款天线管采用细长杆状的全包覆结构，内壁预留了刚好容纳2.4G天线馈线与振子的通孔，天线从管身一端穿入后，端部的 rounded 封端刚好顶住天线振子的顶端，不会出现天线在管内窜动的问题，管身根部做了局部加厚的过渡结构，用来抵消飞行中天线震颤带来的应力集中——很多炸机事故里天线损坏都不是因为正面冲击，而是长时间高频震颤导致馈线根部的铜箔断裂，这个加厚过渡段能将震颤的应力分散到更大的接触面积上，大幅提升天线的使用寿命。

设计过程中并没有做多余的异形结构，整个管身采用等直径的细长杆形态，一方面是为了降低飞行过程中的风阻，等直径圆柱的风阻系数在同截面的杆件里是最低的，不会因为天线管的存在给飞行器带来额外的偏航力矩；另一方面直杆结构也方便现场加工调整，不同机型的天线安装位置不同，需要的管身长度有差异时，现场操作人员可以直接用细齿锯根据实际需求截断管身，不需要额外的工装夹具，截断后的端面只需要简单打磨去掉毛刺就可以穿装天线，不会影响防护效果。

从安装边界来看，这款天线管的根部安装位适配常规的M3规格固定螺丝，安装孔位的中心距做了通用化设计，不管是碳纤维机身、玻纤机身还是轻木夹层的机身结构，都可以通过配套的尼龙压片或者铝制固定座完成安装，不需要对机身原有结构做破坏性修改。两根天线管呈45度夹角布置时，管身的投影范围不会超出小型直升机常规的起落架边界，降落时不会因为天线管先触地导致结构折断，同时管身的倾斜角度刚好避开了旋翼的下洗气流核心区，不会因为气流冲击产生额外的振动传导到机身飞控模块，避免影响飞控的加速度计采样精度。

实际装机验证过程中，这款天线管护套能适配市面上绝大多数常规规格的2.4G棒状天线，不管是普通的FR4材质振子天线，还是带信号放大模块的高增益天线，只要馈线直径在管身通孔的适配范围内，都可以顺利穿装。不同于很多一体化的天线安装座，这种分体式的管体设计在单根天线损坏时不需要更换整个安装座，只需要抽出损坏的天线，更换新的天线甚至单独更换破损的管体即可，大幅降低外场作业的备件成本。外场飞行时，遇到低温环境，管体的材质也能保持足够的韧性，不会因为低温变脆在轻微磕碰下碎裂，高温暴晒环境下也不会出现软化变形的问题，能适应不同作业场景下的环境温度变化。

很多新手在装机时容易忽略天线排布的角度问题，要么将所有天线平行布置，要么随意弯折成垂直角度，实际飞行时很容易在特定姿态下出现信号丢包，这款预设45度夹角的天线管，相当于在结构层面就固定了最优的天线排布角度，不需要操作人员反复调试角度，只要按照安装位将管体固定好，穿入天线就能获得比较理想的信号覆盖效果，降低了装机调试的技术门槛，也减少了因为天线安装不规范导致的飞行故障。
