带阻尼结构的振动缓冲弹簧组件

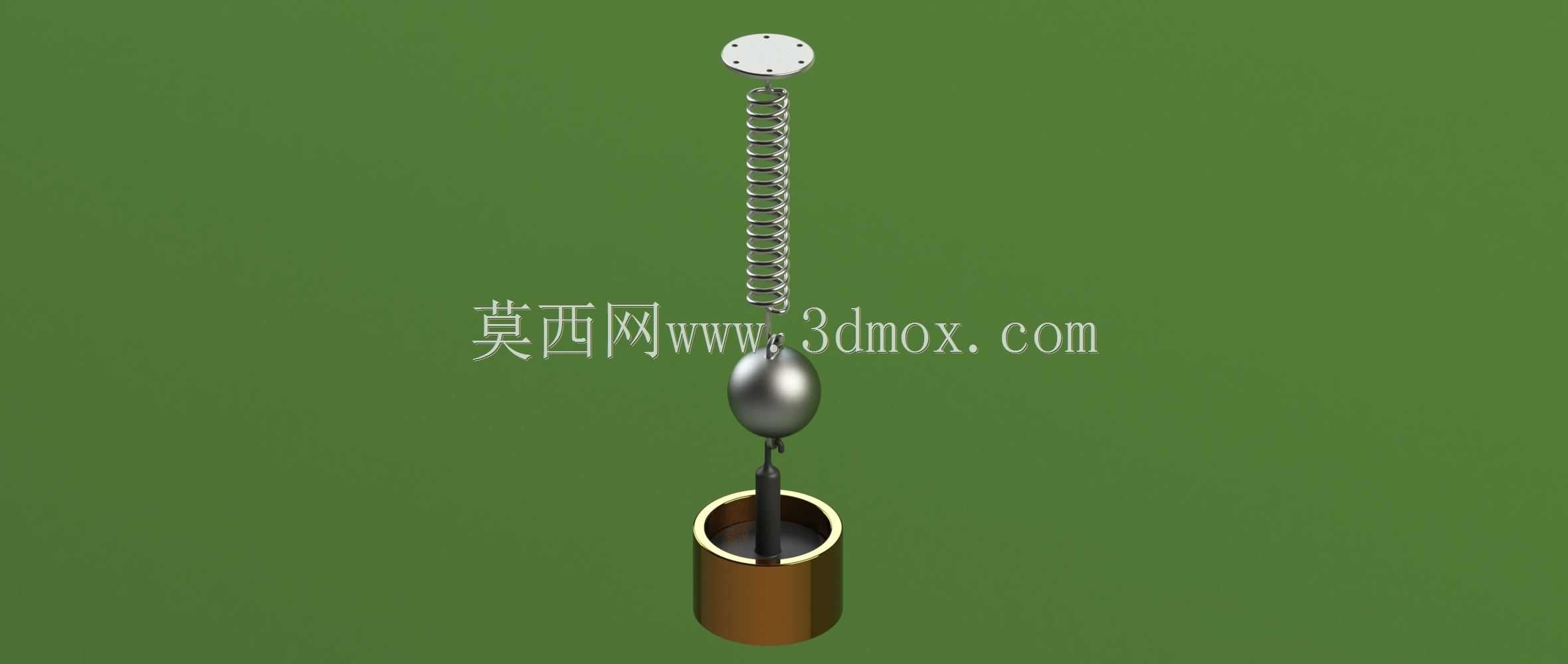

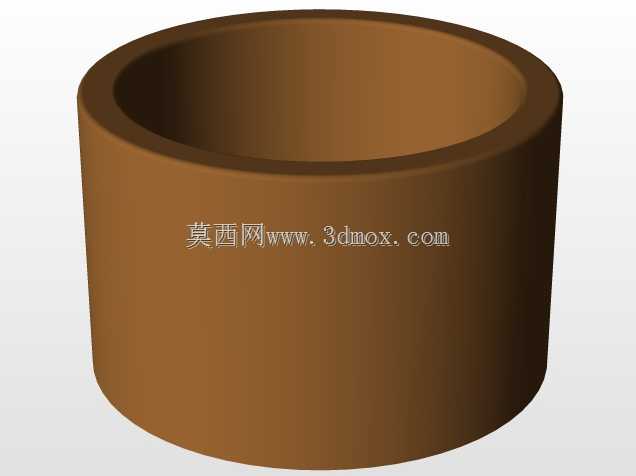

在各类需要抑制振动传递、缓冲冲击载荷的机械系统中，这类带阻尼结构的振动弹簧组件是核心的功能部件，常见于精密设备隔振台、小型动力设备减振支座、管道支吊架减振段、测试工装的振动缓冲工位，甚至部分小型行走设备的悬架缓冲段也会采用类似结构逻辑。和普通圆柱螺旋弹簧不同，这套组件在弹簧的下端集成了筒式阻尼结构，上端预留了带安装孔的圆形连接法兰，下端的阻尼筒底部同样设置了安装定位面，整套结构不需要额外搭配独立阻尼器就能同时实现弹性支撑与振动衰减的双重作用，避免普通弹簧受冲击后反复往复振荡的问题。从结构设计逻辑来看，上端的圆形法兰盘均匀分布了多个安装通孔，用来和被支撑的设备端面对接，法兰盘下方直接和螺旋弹簧的上端圈贴合固定，弹簧采用等节距圆柱螺旋结构，簧丝直径、弹簧中径、有效圈数的匹配是按照常规中小载荷的隔振需求设定，能够在额定载荷范围内提供稳定的线性刚度，保证被支撑设备的静位移处于合理区间。弹簧下端连接的是椭圆形配重块，配重块下方的导杆直接插入下部的阻尼筒体内部，阻尼筒内部填充阻尼介质，导杆在筒内做轴向运动时会通过阻尼介质的粘滞阻力消耗振动能量，把弹簧往复伸缩的动能转化为热能耗散掉，以此快速衰减振动幅度。安装边界上，整套组件的轴向总长度在自由状态下满足常规隔振工位的安装空间要求，阻尼筒的外径尺寸小于弹簧中径，不会和弹簧的伸缩运动发生干涉，下端阻尼筒的底部设置了和上端法兰对应的安装接口，可以直接固定在设备基座或者安装底板上，不需要额外设计导向套结构，导杆和阻尼筒之间的配合间隙控制在合理范围，既保证轴向运动顺畅，又不会出现径向卡滞的问题。实际应用中，这类组件不需要额外搭配导向轴、独立阻尼器等辅件，直接通过上下两端的安装面就能完成固定，相比普通弹簧加外置阻尼器的组合方案，结构更紧凑，安装占用空间更小，适合安装空间受限、同时需要控制振动传递的工位。设计过程中需要重点匹配弹簧刚度和阻尼系数的对应关系，弹簧刚度过大则隔振效果差，刚度过小则会导致静位移过大超出设备安装允许的偏差范围，阻尼系数过大则会让缓冲响应变慢，阻尼系数过小则无法有效抑制弹簧的余振，这套结构的参数匹配刚好覆盖中小载荷的通用减振场景，能够应对常规的轴向冲击与持续振动工况。另外，结构上的配重块设计也能进一步调整系统的固有频率，让系统固有频率避开常见动力设备的工作频率区间，避免发生共振问题，在实际选型使用时，只需要核对上下安装面的孔位尺寸、额定载荷下的压缩量、最大允许轴向行程是否匹配工位需求，就可以直接安装使用，不需要对结构做二次修改。阻尼筒的密封结构采用常规的轴向动密封设计，能够保证内部阻尼介质不会在导杆往复运动过程中出现泄漏，长期使用下的阻尼性能衰减幅度控制在工程允许范围内，适合长期在常温、无强腐蚀的工业环境下工作。
