带导向轴的槽式圆柱凸轮结构

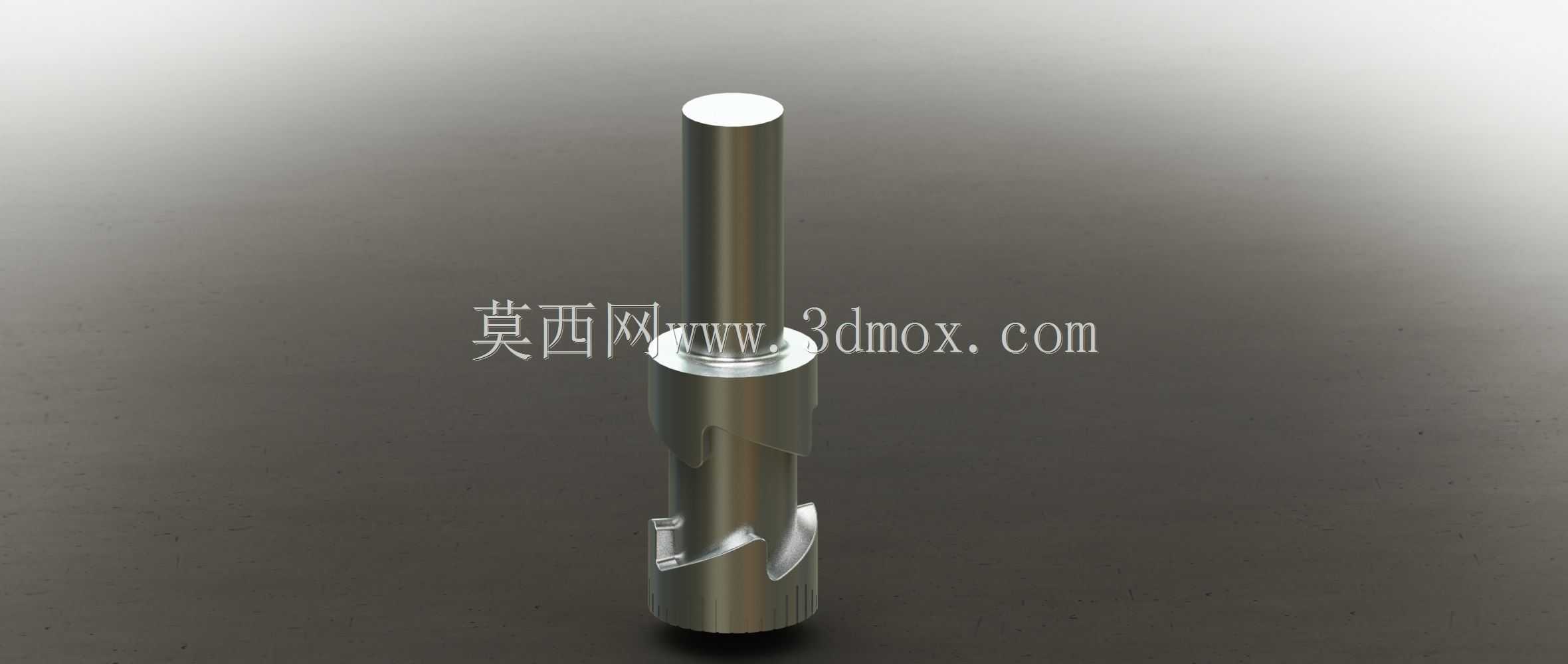

这类带导向轴的槽式圆柱凸轮，在轻工包装、纺织机械、小型自动化送料机构里应用十分广泛，核心作用是把输入轴的连续回转运动，直接转化为从动件的往复直线或者小角度摆动动作，相比连杆类间歇机构，凸轮结构能实现更精准的运动时序匹配，在高速轻载的工位切换场景里稳定性更突出。从结构本身来看，上部的光轴段是安装定位基准，装配时需要穿入机架对应的滑动轴承或者直线轴套，保证整根凸轮回转时的同轴度，轴段的直径公差一般取h7级，和轴承内孔的配合间隙控制在0.02mm以内，避免高速回转时出现径向窜动，影响从动件的运动精度。下部的圆柱基体上加工的螺旋闭合沟槽，是和从动件端部的滚子配合的核心工作面，沟槽的宽度要比滚子直径大0.1到0.15mm，既保证滚子在槽内滚动顺畅不卡滞，又能减少间隙带来的回程误差，沟槽的深度要覆盖滚子半径的三分之二以上，避免滚子在受力时从槽内脱出。设计这类凸轮的时候，首先要根据从动件的行程需求确定凸轮基体的直径，行程越大对应的圆柱直径也要适当放大，避免沟槽的螺旋升角过大导致从动件受力角超标，一般压力角要控制在30度以内，不然会增大机构的运行阻力，加剧沟槽和滚子的磨损。沟槽的轮廓曲线需要根据运动规律来拟合，常用的有等速、等加速等减速、简谐运动几种曲线，比如在送料工位的应用场景里，从动件启动和停止阶段用等加速等减速曲线，能减少刚性冲击，降低设备运行的振动和噪音。安装边界方面，上部光轴的伸出长度要匹配机架墙板的厚度，轴端要预留卡簧槽或者锁紧螺纹的位置，防止凸轮轴向窜动，下部凸轮基体的外径要和周围的机架结构保留至少5mm的安全间隙，避免回转时和其他零部件发生干涉，沟槽的起始和终止位置要做平滑过渡，不能有尖锐的棱角，防止滚子在换向时出现冲击。实际使用中，这类凸轮的材质一般选40Cr调质处理，表面硬度达到HB220-250，沟槽工作面可以做高频淬火处理，硬度提升到HRC45-50，延长耐磨寿命，从动件的滚子优先选轴承钢材质的微型滚动轴承，把滑动摩擦转化为滚动摩擦，降低传动损耗。在装配调试的时候，要先手动盘车检查整圈回转过程中，滚子在沟槽内的运动是否顺畅，有没有卡滞或者间隙过大的位置，确认运动时序和其他工位的动作匹配后，再锁紧轴端的固定件，空载试运行半小时检查温升和振动情况，没问题之后再带负载运行。和盘形凸轮相比，这种圆柱槽凸轮的结构更紧凑，能在较小的安装空间里实现较长的从动件行程，而且闭合沟槽的结构不需要额外添加回程弹簧，靠沟槽的两个侧面就能驱动从动件完成往返动作，减少了附属零件的数量，也降低了弹簧失效带来的故障风险，在小型自动化设备的间歇送料、工位分度、动作切换环节应用优势十分明显。设计建模的时候要注意沟槽和圆柱基体的过渡处做圆角处理，避免应力集中，尤其是在沟槽的换向位置，圆角半径不能小于0.5mm，防止热处理或者受力时出现裂纹，轴段和凸轮基体的衔接处要做退刀槽，方便机加工的时候车削和磨削，保证各段的同轴度要求。
