汽车传动系统离合器总成结构设计

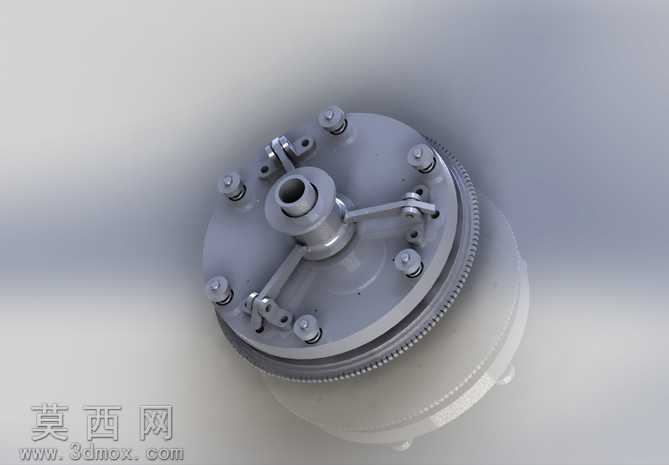

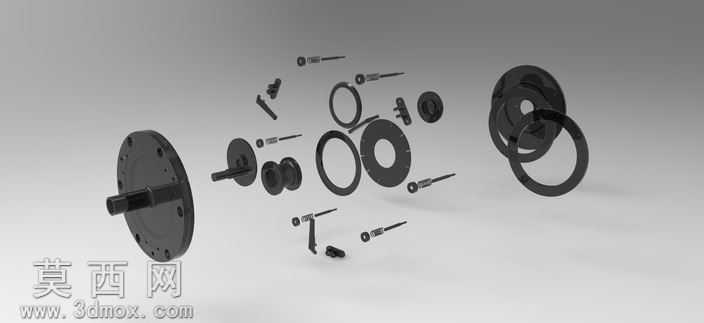

本离合器总成三维模型采用CATIA软件完成全参数化建模，整体建模过程严格遵循汽车传动系统离合器的实际工程设计规范，完整还原了离合器总成的全部装配结构与零部件细节。模型构建过程中，首先完成中心输入轴毂的基准定位，以轴毂的中心轴线为全局装配基准，依次搭建压盘组件、从动盘摩擦片、分离杠杆机构、周向布置的压紧弹簧、外圈传动齿圈以及各连接紧固螺栓等零部件，所有零件间的装配约束完全匹配实际机械装配逻辑，可实现离合器分离与结合动作的运动仿真模拟。渲染阶段采用金属材质组进行材质赋予，针对不同零部件匹配对应的材质属性：主体压盘与壳体采用灰铸铁材质，设置合适的漫反射粗糙度与金属度参数还原铸铁件的哑光金属质感；紧固螺栓、分离杠杆销轴等标准件采用调质钢材质，添加轻微的倒角反光效果凸显机加工特征；摩擦片区域采用复合材料材质，设置较高的粗糙度参数区分于金属部件，外圈传动齿圈的轮齿部分做了精细化的齿形建模，还原渐开线齿廓的结构特征。设计过程中充分考虑离合器的动力传递与分离切断功能的实现逻辑，周向均匀布置的压紧弹簧可提供稳定的轴向压紧力，保证动力结合状态下摩擦片间足够的摩擦力矩传递；分离杠杆机构采用铰接式结构设计，多组杠杆沿周向均布，可在分离轴承推动下同步带动压盘轴向移动，实现动力的平稳切断，各铰接位置预留了合理的装配间隙，避免运动过程中出现干涉。模型整体结构完整，各零部件的尺寸比例符合车用离合器的常规设计参数，既可以作为机械设计教学中离合器结构讲解的演示模型，也可作为汽车传动系统相关设计的参考原型，帮助设计人员理解离合器的动力传递路径、分离动作原理以及各部件的配合关系，建模过程中对易出现应力集中的压盘边角、杠杆铰接位置均做了合理的圆角过渡处理，符合实际零件的工艺设计要求。
