庞巴迪ATV全地形车轮毂三维结构设计

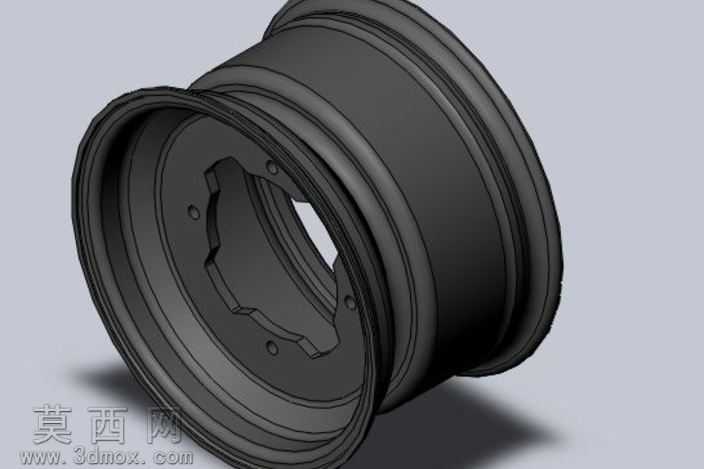

本作品为适配庞巴迪ATV全地形车的轮毂三维建模设计，建模过程依托SolidWorks平台完成全参数化结构搭建，从轮辋主体轮廓到中心安装座的每一处细节都经过精准尺寸校准，确保各部位配合公差符合全地形车行走系统的装配要求。建模初期先梳理轮毂的功能结构逻辑，将整体拆分为轮辋密封槽段、轮辐支撑段、中心花键安装座、螺栓定位孔组四个核心模块，通过旋转凸台命令生成轮辋的基础回转体结构，针对轮辋外侧的多层密封凸缘，采用多段拉伸切除与圆角过渡结合的方式，还原橡胶轮胎安装时所需的卡位结构，保证轮胎充气后与轮辋的贴合密封性，避免全地形行驶过程中出现脱胎、漏气问题。中心安装区域采用花键卡槽式结构设计，通过草图绘制精准的卡槽轮廓后拉伸成型，卡槽的棱角处添加了适配装配的倒角特征，既保证与车轴传动部件的咬合精度，又能减少装配时的结构干涉。轮辋侧壁的减重凹槽采用环绕阵列的方式生成，在保证轮毂整体结构强度的前提下，尽可能降低部件自重，适配全地形车轻量化的设计需求。渲染阶段采用哑光黑硬质金属材质模拟铝合金轮毂的表面质感，调整材质的粗糙度与反射参数，还原金属部件在自然光下的细腻光影效果，同时添加柔和的环境阴影，凸显轮毂各层级结构的立体感与轮廓层次。模型的每一处壁厚都经过受力合理性校验，轮辋与安装座的连接过渡区域做了加厚处理，能够承受全地形车在非铺装路面行驶时产生的径向与侧向冲击力，螺栓定位孔的位置度严格匹配原厂庞巴迪ATV的安装参数，可直接用于后续的工程出图、3D打印样件验证或者改装部件的开发参考，整体结构无碎面、无冗余特征，参数可编辑性强，能够根据不同尺寸的ATV轮胎适配需求快速调整轮辋宽度、直径等核心参数。
