气动执行元件气缸活塞结构设计

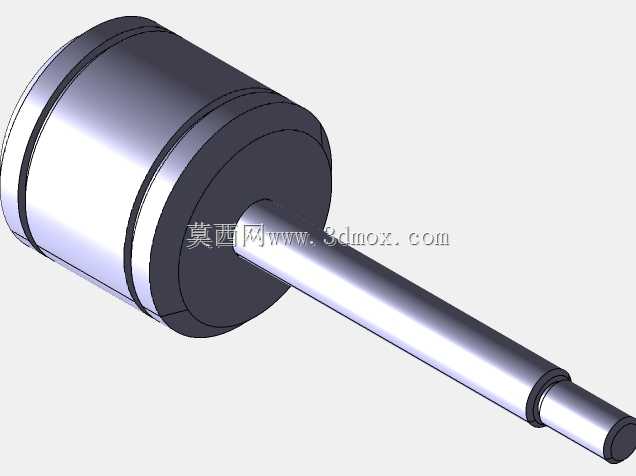

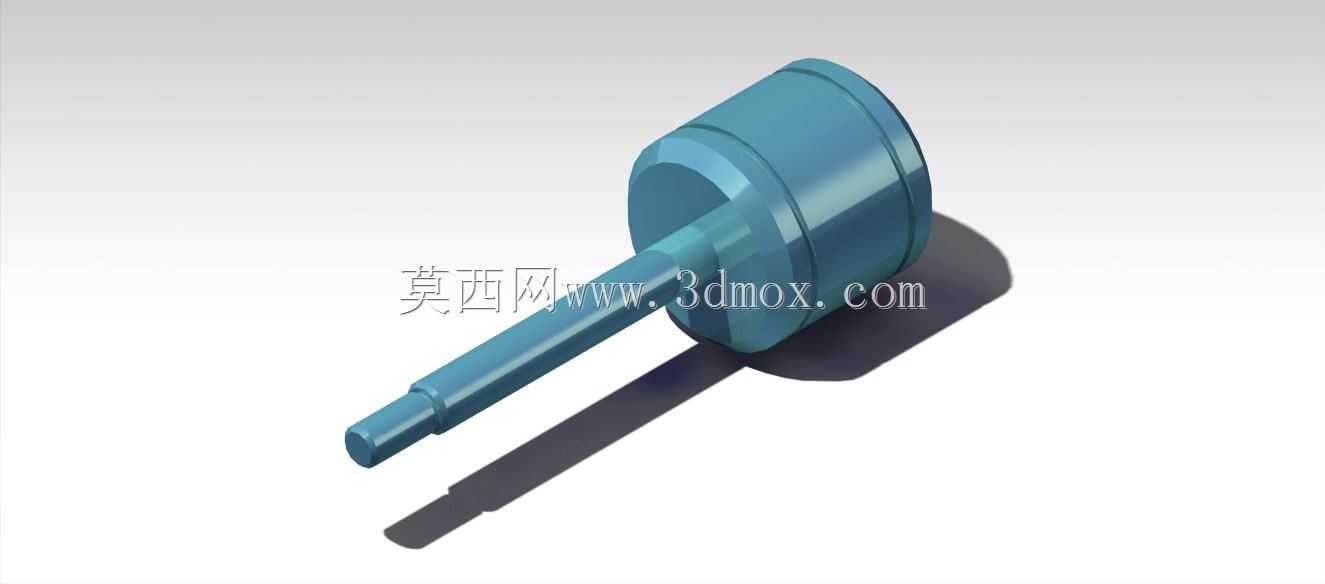

在气动系统的实际应用场景中，活塞作为气缸内部的核心运动部件，直接决定了气动执行端的动力输出稳定性与往复运动精度，从轻工行业的包装线推料机构、自动化装配线的工件顶升工位，到重工领域的工装夹具夹紧动作、物流分拣线的挡停机构，几乎所有涉及直线气动驱动的场合，都需要匹配结构合理、密封可靠的活塞组件。这款活塞采用一体式杆部集成设计，将活塞杆与活塞本体做同轴一体化结构，避免了传统分体式活塞存在的杆塞连接松动、同轴度偏差累积的问题，在高频往复运动的工况下，能有效降低连接部位的磨损速率，减少因部件窜动带来的气缸内泄故障。从结构设计思路来看，活塞头部的圆柱面预留了密封件安装槽位，可适配O型圈、格莱圈等不同类型的气动密封元件，根据使用场景的气压等级、运动速度需求选择对应的密封方案，比如低速重载工况可选用摩擦力稍大但密封性能更强的橡胶密封，高速轻载场景则可搭配低摩擦系数的PTFE材质密封件，兼顾密封效果与运动顺滑度。杆部采用阶梯轴结构设计，从活塞本体向外依次做直径递减的轴段处理，最外侧的细轴段用于连接外部执行负载，中间的轴肩位置可作为缓冲套的安装定位面，当活塞运动到气缸端盖侧的行程终点时，轴肩处的缓冲部件能提前切断排气通路，形成气垫缓冲，避免活塞刚性撞击端盖产生噪音与结构损伤，这一设计在行程超过100mm的中长行程气缸中尤为实用，能大幅提升气缸的整体使用寿命。在安装边界与尺寸配合层面，活塞头部的外圆尺寸与气缸内壁的配合公差严格按照气动元件的行业标准设定，间隙控制在合理范围内，既不会因为间隙过大导致密封件偏磨、气压泄漏，也不会因为间隙过小出现活塞卡滞、运动阻力陡增的问题。杆部伸出端的直径尺寸与气缸端盖处的导向套、防尘圈尺寸相匹配，保证活塞杆伸出过程中始终保持与气缸筒体的同轴度，避免侧向力直接作用在密封件上造成密封过早失效。实际选型应用时，需要结合气缸的缸径参数、额定工作气压、行程长度来匹配对应规格的活塞，比如缸径32mm的标准气缸，活塞头部直径需与缸筒内径保持H8/f7的间隙配合，杆部直径根据推力与拉力的输出需求选择12mm或16mm的规格，若应用在有侧向负载的工况下，还需要适当加大杆部直径，提升活塞杆的抗弯强度，避免长期受侧向力出现杆部弯曲变形。从功能特性上看，这款活塞的结构设计兼顾了通用性与可靠性，没有多余的复杂结构，加工工艺性好，适合批量生产制造，活塞本体的材质可根据使用环境选择，常规工况下采用铝合金材质做硬质阳极氧化处理，表面硬度高、摩擦系数低，重量轻能降低往复运动的惯性冲击，在有腐蚀性介质的特殊工况下，也可更换为不锈钢材质，提升部件的耐锈蚀能力。在气动系统的维护过程中，活塞属于需要定期检查的易损部件，当气缸出现输出力不足、运动爬行、外泄漏等故障时，首先需要检查活塞表面是否有拉伤、密封槽是否有变形、活塞杆是否有弯曲，这款一体式结构的活塞在拆装维护时也更为便捷，不需要拆分杆与活塞的连接结构，直接整体更换即可，能减少设备的停机维护时间。很多刚接触气动系统设计的工程师在做气缸选型或非标气缸设计时，往往只关注缸径、行程、气压这些宏观参数，忽略活塞本身的结构细节对气缸整体性能的影响，比如活塞密封槽的尺寸公差如果设计不合理，会导致密封件安装后出现预压缩量不足或过大的问题，预压缩量不足会出现内泄漏，预压缩量过大则会增加运动阻力，加快密封件磨损；再比如活塞杆的阶梯轴过渡位置如果没有做圆角处理，会存在应力集中的问题，在高频冲击载荷下容易出现杆部断裂的故障，这款活塞的所有轴段过渡位置都做了合理的圆角过渡，从结构根源上降低了应力集中带来的失效风险。另外，活塞的重量控制也是设计中需要重点考量的点，尤其是高速往复运动的气缸，活塞组件的重量越大，运动过程中的惯性力就越大，对端盖的冲击也就越强，这款活塞采用中空与实体结合的结构，活塞头部非配合位置做了适当的减重处理，在保证结构强度的前提下尽可能降低整体重量，适配高速运动工况的使用需求。在实际的设备装配过程中，活塞装入缸筒前需要在表面涂抹适量的气动专用润滑脂，避免干摩擦损伤密封件与缸筒内壁，同时要保证活塞与活塞杆的同轴度误差控制在允许范围内，否则会出现活塞偏磨，导致气缸使用寿命大幅缩短。
