桌面式卡美拉影像采集设备结构设计

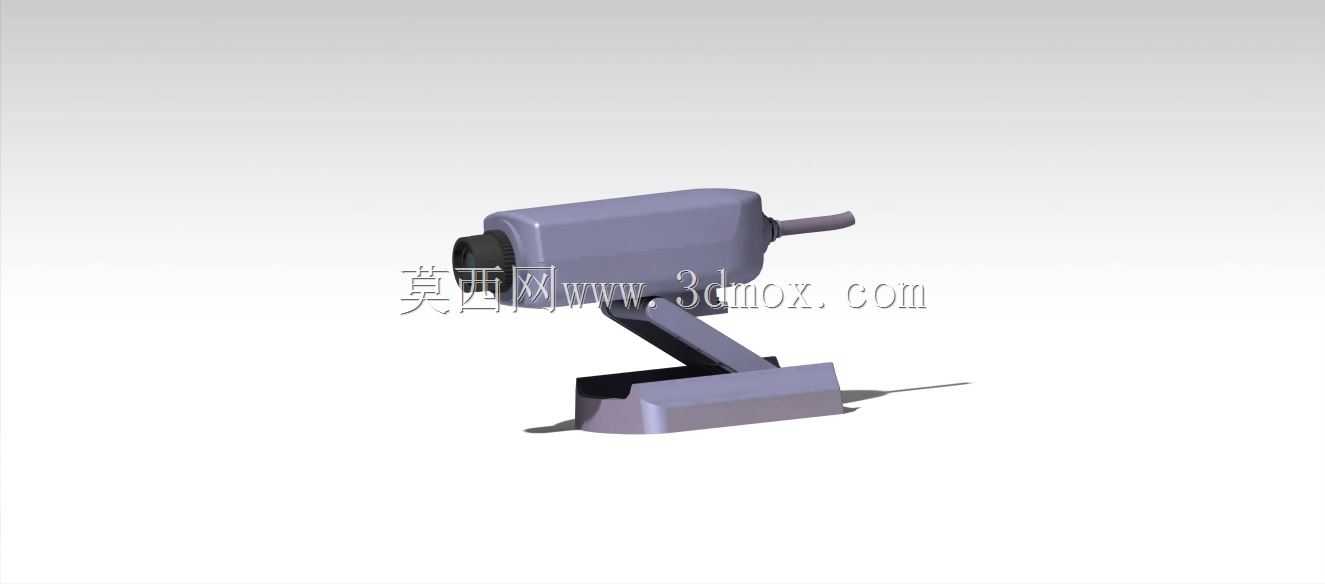

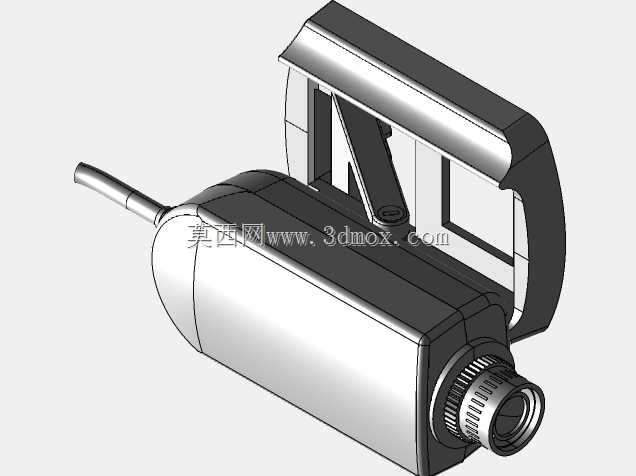

日常办公与民用场景中，这类桌面式影像采集设备的使用覆盖范围极广，从远程会议的画面采集、线下教学的实物展示，到小型工作室的静态素材抓拍、家用场景的日常影像记录，都能看到同结构类型设备的身影。不同于工业级固定安装的监控摄像单元，这类设备的核心设计逻辑始终围绕桌面场景的使用灵活性展开，不需要复杂的布线与预埋安装结构，仅依靠自身底座的配重即可稳定放置在各类平整台面上，适配办公桌、实验台、展示台等多种常见的平面载体。从结构组成来看，整套设备分为镜头成像主体、角度调节支架、配重底座三个核心部分，成像主体采用一体化注塑外壳包裹内部光学组件与电路板，外壳做了圆角过渡处理，避免尖锐棱角在日常挪动中造成磕碰，尾部出线位置做了防弯折的弧面收口，能减少线材反复弯折导致的内部线芯断裂问题，延长设备的实际使用寿命。角度调节支架采用Z型弯折的支撑结构，连接底座与成像主体的两个铰接点都做了阻尼预紧设计，使用者可以根据实际拍摄需求，在垂直方向上下调整镜头的俯仰角度，也可以沿水平方向小幅度转动成像主体的朝向，调整过程中不需要额外拧动锁紧旋钮，依靠铰接处的阻尼力矩即可保持调整后的角度稳定，不会出现使用过程中镜头自行下滑偏移的问题。配重底座采用下宽上窄的梯形结构，底部接触平面的面积大于支架与主体的投影面积，整体重心落在底座的几何中心范围内，即使将镜头调整到最大俯角或者最大仰角位置，整体结构也不会出现倾翻的情况，底座底部可以粘贴防滑胶垫，进一步提升与光滑桌面之间的摩擦力，避免误碰导致设备移位。从安装边界来看，整套设备的占用台面尺寸很小，底座的长宽尺寸控制在常规鼠标的占用面积范围内，不会过多挤占桌面的有效使用空间，设备整体高度处于人坐姿状态下的视线平齐区间，不需要额外垫高或者降低放置位置，就能获得合适的拍摄高度。成像主体的镜头端做了内凹设计，能减少日常使用中镜头表面被意外刮花的概率，外壳表面采用细磨砂质感处理，不容易残留指纹与使用痕迹，长时间使用后也能保持外观整洁。在结构建模过程中，需要重点校核两个铰接点的阻尼配合公差，既要保证调整角度时的操作手感顺滑，又要保证阻尼力足够支撑成像主体的重量，避免出现松旷或者调整卡顿的问题；同时要核算底座的配重重量，结合成像主体与支架的总重量，匹配合理的底座自重，保证各个极限角度下的结构稳定性。出线位置的结构需要预留足够的线材弯曲空间，避免线材与外壳硬边接触，减少长期使用的线材磨损风险。这类设备的结构设计没有冗余的复杂构件，所有结构都服务于桌面场景下的便捷使用需求，没有多余的装饰性结构，整体造型简洁利落，能适配大部分办公与家用场景的桌面风格，不需要额外的装饰件来提升外观质感，依靠结构本身的线条设计就能达到协调的视觉效果。在实际选型参考中，这类结构的设备不需要配套专用的安装配件，开箱后直接放置在平整台面上即可投入使用，连接线材采用通用的USB接口，不需要额外配置电源适配器，依靠接口供电即可正常工作，部署门槛极低，适合各类临时使用或者固定桌面使用的影像采集场景。建模过程中对各个配合面的公差做了合理预留，外壳的合模线位置设计在侧面不显眼的位置，能减少后期量产时的外观处理工作量，支架与底座、支架与成像主体的连接位置都做了隐藏式的转轴设计，外部看不到突兀的锁紧螺丝，整体外观的完整性更强。
