摩托车用M12螺纹火花塞结构设计

在摩托车动力系统的点火回路里，火花塞是直接决定缸内混合气点燃效率的核心执行部件，日常做小排量代步摩托、越野摩托的动力维护与改装适配时，经常需要针对不同压缩比的缸头匹配对应热值的火花塞，这次的结构设计完全围绕M12螺纹规格的摩托专用火花塞展开，适配的是市面绝大多数125cc到250cc排量的单缸摩托缸头安装位。先从安装边界说起，这款火花塞采用标准M12公制细牙螺纹，螺纹旋合长度匹配常规铝制缸头的安装孔深度，拧入后电极端面刚好处于燃烧室设计的最佳点火位置，不会因为旋入过深顶碰活塞顶面，也不会因为旋入过浅导致点火位置凹陷、火焰传播距离变长影响燃烧效率，尾部的接线端采用标准1/2英寸镶块结构，和高压点火线的接头卡扣完全匹配，插拔时的卡紧力经过结构校核，日常骑行的振动工况下不会出现松脱跳火的问题。

从功能特性来看，这款火花塞的结构拆分下来分为接线螺母、陶瓷绝缘体、金属壳体、中心电极、侧电极几个核心部分，金属壳体的六角拧动位尺寸符合标准扳手的适配规格，维修更换时用常规套筒就能完成拆装，不需要特殊专用工具；陶瓷绝缘体采用多段棱纹结构，一方面增加表面爬电距离，避免高压电在缸外出现闪络漏电，另一方面棱纹结构也能提升壳体和陶瓷之间的结合密封性，防止燃烧室内的高压燃气从配合缝隙泄漏。中心电极和侧电极的间隙设定在摩托点火系统常用的合理区间，兼顾低转速下的点火可靠性和高转速下的火花能量稳定性，侧电极采用焊接固定在壳体端面的结构，焊接位置经过强度校核，长期承受高温燃气冲击和电极烧蚀也不会出现脱落移位的问题。

设计思路上没有做过度的异形改装结构，完全走实用化的原厂替换件路线，所有尺寸都严格对标量产摩托火花塞的安装公差，金属壳体的螺纹精度满足密封要求，拧入缸头时配合标准扭矩就能达到金属面密封效果，不需要额外加密封垫片也能保证燃气不泄漏；陶瓷部分的外径和壳体的配合过盈量经过反复调整，既不会因为过盈量太大导致陶瓷在温度剧烈变化时开裂，也不会因为过盈量太小出现松旷漏气。尾部的绝缘瓷套长度足够，哪怕是在雨天骑行溅到泥水，也能保证高压接线端和金属壳体之间的绝缘性能，不会出现高压漏电导致的缺缸断火问题。

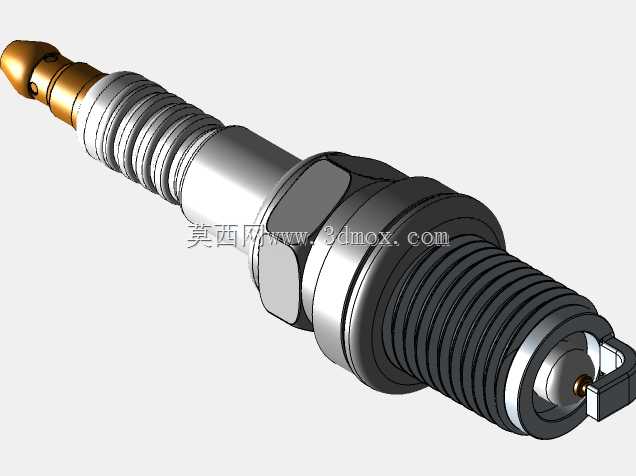

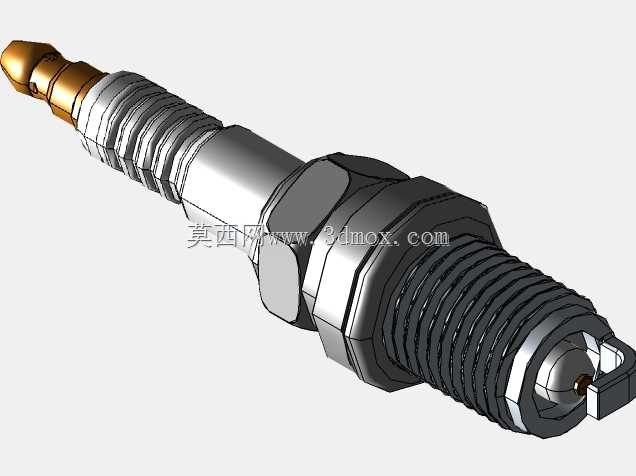

实际应用场景里，这款火花塞除了适配常规的民用代步摩托车，也能用于小型通用汽油机、迷你摩托、沙滩车的同规格缸头安装位，做三维结构设计时，每个台阶的倒角、螺纹的收尾长度、电极的伸出量都完全按照实际量产零件的加工工艺做了还原，比如金属壳体的螺纹收尾处做了退刀槽结构，方便机加工时的螺纹切削，也能避免螺纹末端的毛刺影响安装密封性；陶瓷绝缘体和金属壳体的结合位置做了滚压收口的结构模拟，和真实零件的装配工艺完全一致，不管是做维修教学的结构演示，还是做缸头部分的装配干涉检查，都能直接调用这个模型完成装配验证，不需要再额外调整安装尺寸。

很多刚接触摩托维修的设计人员容易忽略火花塞的拧入深度和电极突出量对燃烧的影响，这个模型在做结构建模时特意把安装后的突出尺寸做了精准还原，装配到缸头模型里之后，可以直观看到电极在燃烧室内的位置，方便做燃烧室形状匹配、压缩比计算时的参考，也能用来演示不同热值火花塞的结构差异——虽然这个模型是标准热值的民用款，但壳体长度、螺纹尺寸的基准可以作为后续不同热值衍生型号的建模基础，只需要调整绝缘体的导热长度、电极材质对应的结构尺寸，就能快速衍生出适配高压缩比改装发动机的冷型火花塞，或者适配低转速代步机型的热型火花塞，不用从零开始重新搭建基础结构。
