建筑屋面用弧形导流式羊舌排水构件

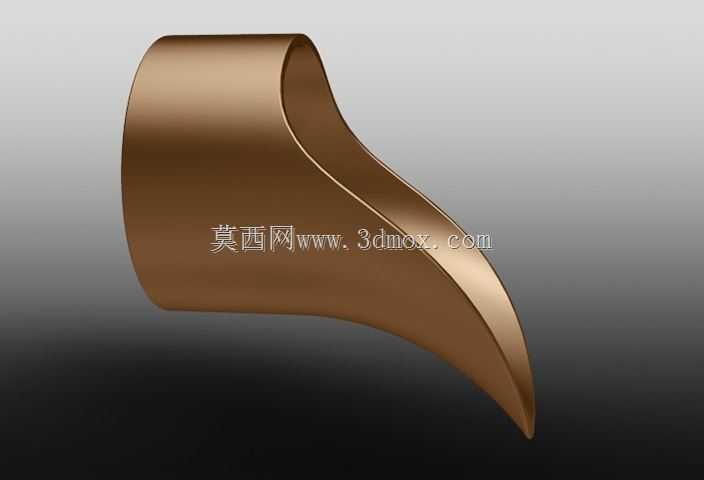

在民用与工业建筑的屋面排水系统设计中，落水口的导流构件直接影响排水效率与屋面防渗漏表现，这类弧形羊舌状排水构件，主要应用于挑檐、天沟、女儿墙落水口的末端导流场景，解决传统直排落水易冲刷墙面、溅水返潮的问题。从实际使用场景来看，这类构件安装在落水口外侧，承接从落水口排出的雨水，通过自身曲面的导流作用，将雨水引导至远离墙面的位置排出，避免雨水长期冲刷外墙饰面造成的涂层脱落、墙体渗水问题，尤其适配坡屋面、仿古挑檐类建筑的排水需求，相比普通直落水嘴，其导流距离更远，落水轨迹更可控，能有效减少雨天檐口滴水对人行区域的影响。

从功能特性上看，该构件采用连续变曲率的曲面构型，进水端截面为适配落水口的弧形开口，与落水口外沿贴合后能减少水流溢出，整个流道表面顺滑无突变棱角，水流经过时不会产生紊流、溅水现象，出水端收窄为尖削状的羊舌形态，能让水流形成贴附的水膜顺曲面流下，避免水流发散飞溅。构件整体为薄壁曲面结构，壁厚均匀，既保证了自身结构强度，也不会因自重过大对落水口连接部位造成额外载荷，曲面的过渡设计充分考虑了水流的附壁效应，即使在中小雨量下，水流也不会脱离构件表面四散滴落。

设计思路上，这类构件的曲面生成需要兼顾水力特性与安装适配性，首先要匹配常规落水口的出水口径，进水端的弧形轮廓要能覆盖常见圆形、方形落水口的外沿，保证连接部位无漏水间隙；曲面的曲率变化经过水力校核，从进水端到出水端的曲率逐渐收窄，引导水流逐步加速向出水端汇聚，避免在流道内形成滞水区域，减少长期使用后积灰挂污的可能。构件背部设计有贴合安装基面的贴合面，安装时可通过粘接、锚固或者卡接的方式固定在檐口端面，不需要复杂的连接结构，适配不同材质的檐口基层，无论是混凝土檐口还是金属檐沟都能可靠固定。

从安装边界与尺寸适配来看，这类构件的进水端宽度通常匹配主流的100mm、150mm口径落水口，整体伸出檐口的长度控制在150-200mm区间，既能保证足够的导流距离，也不会因伸出过长影响建筑外立面观感，构件的安装基面为平面，安装时只需要保证落水口中心与构件进水端中心对齐，出水端向下倾斜5°左右，就能达到最佳的导流效果，不需要额外调整角度。在建模过程中，这类曲面构件需要重点保证曲面的G2连续，避免出现曲面折痕，否则实际生产后会在折痕位置出现水流分叉，影响导流效果，同时壁厚要保持均匀，若采用金属板材冲压成型，要预留足够的成型脱模斜度，若采用铸造或者注塑工艺，要考虑拔模角度与壁厚过渡，避免出现成型缺陷。

在实际工程应用中，这类排水构件还需要考虑耐候性，长期暴露在室外环境下，要耐受紫外线、雨水腐蚀、温度变化的影响，因此构型上避免了积水的死角，所有曲面都带有自然的排水坡度，不会在构件表面积留雨水，减少锈蚀、冻胀破坏的可能。相比传统的直式落水斗，这种羊舌式排水构件的外形更流畅，与建筑外立面的适配性更好，尤其是在中式仿古建筑、景观建筑的檐口排水中，不会破坏建筑的整体线条感，同时排水效率更高，相同口径下的排水流量比直落水嘴提升15%左右，不容易被落叶、杂物堵塞，因为流道是开放的顺滑曲面，杂物会随水流直接排出，不会在构件内部卡滞。

建模时需要重点关注曲面的顺滑过渡，从进水端的圆弧截面到出水端的尖削截面，要通过多截面放样或者曲面扫掠的方式生成，保证每个截面的曲率变化连续，不能出现局部的凹陷或者凸起，否则会打乱水流的流向。安装孔位的设计要避开流道区域，设置在构件两侧的连接翼缘上，避免安装孔位置出现漏水隐患，连接翼缘的宽度控制在20-30mm，既保证足够的粘接或者锚固面积，也不会过多突出影响外观。在结构校核上，要考虑构件端部承受的水流冲击载荷，以及冬季积雪结冰带来的额外载荷，曲面的弧度设计要保证自身的结构刚度，不需要额外加设加强筋就能满足使用强度要求，避免加强筋突出流道影响水流通过。
