钢制汽车轮毂轮辋三维结构设计

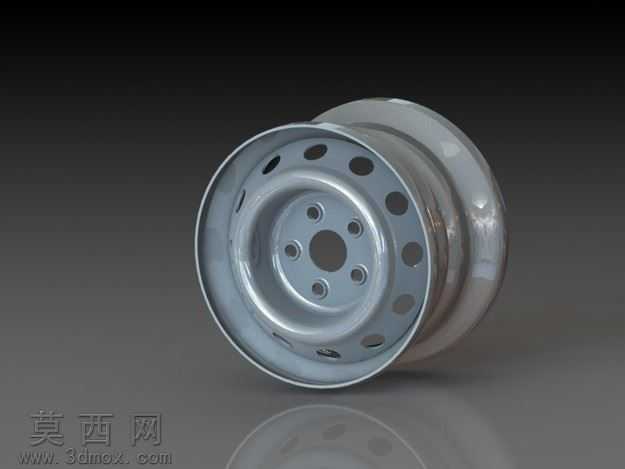

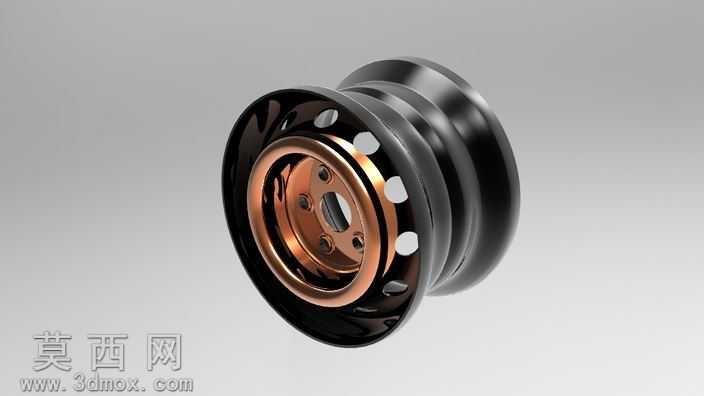

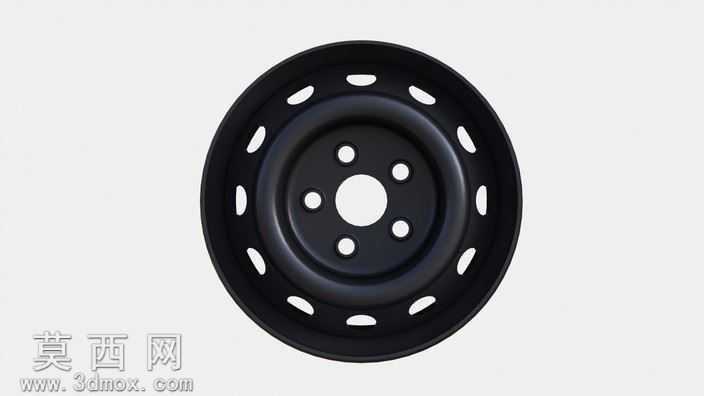

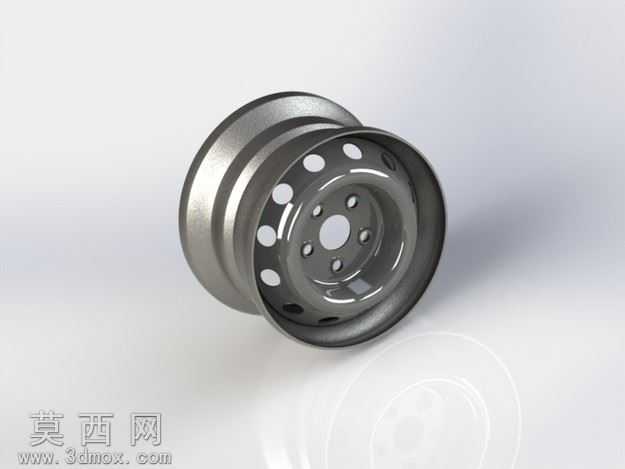

本作品为钢制汽车轮毂轮辋的三维参数化设计成果，建模阶段依托主流三维设计软件完成全流程构建，首先以轮辋的公称尺寸、轮缘规格、安装孔分布参数为基准绘制二维草绘轮廓，通过旋转特征生成轮辋的主体回转基体，精准还原了深槽轮辋的胎圈座倾斜角度、槽底过渡圆角、轮缘凸起高度等关键结构尺寸，保证后续轮胎装配的贴合度与密封性。针对轮辐部分，采用阵列特征完成多组散热减重孔的均布排布，每个孔位的边缘都添加了符合冲压工艺要求的圆角过渡，避免应力集中问题；中心安装孔与周边螺栓孔的位置度严格按照乘用车轮毂安装标准设定，孔壁添加了适配螺栓装配的倒角结构，同时在轮辐与轮辋的连接区域做了加厚过渡处理，还原钢制轮毂焊接装配的结构特性。材质与渲染环节，为模型赋予了冷轧低碳钢的金属材质，调整金属粗糙度参数模拟钢制轮毂经冲压成型后的哑光金属质感，添加细微的表面纹理还原真实冲压件的表面肌理，通过环境光遮蔽效果突出轮辋槽内、螺栓孔位、散热孔边缘的结构阴影，让整体渲染效果兼具工业真实感与结构表现力。设计过程中充分考虑了钢制轮毂的生产工艺特性，所有曲面过渡均满足冲压成型的拔模角度要求，壁厚参数均匀一致，避免出现冲压开裂、壁厚不均的工艺缺陷；轮辋与轮辐的配合面预留了合理的焊接装配余量，安装平面的平面度参数符合轮毂装车后的动平衡要求，整体结构既还原了商用钢制轮毂的成熟结构方案，也通过参数化建模方式保留了尺寸调整空间，可适配不同规格的乘用车轮胎安装需求，清晰展现了钢制轮毂从轮廓草绘、特征构建到细节优化的完整建模逻辑，精准呈现了轮辋各部位的结构形态与装配关系。
