汽车进气系统空气过滤总成结构设计

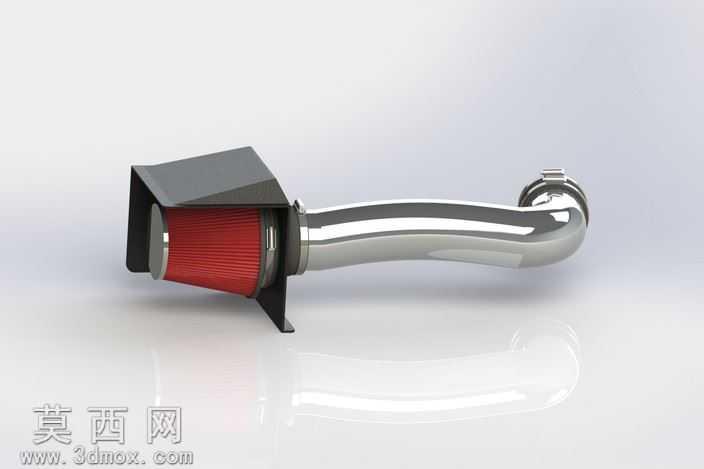

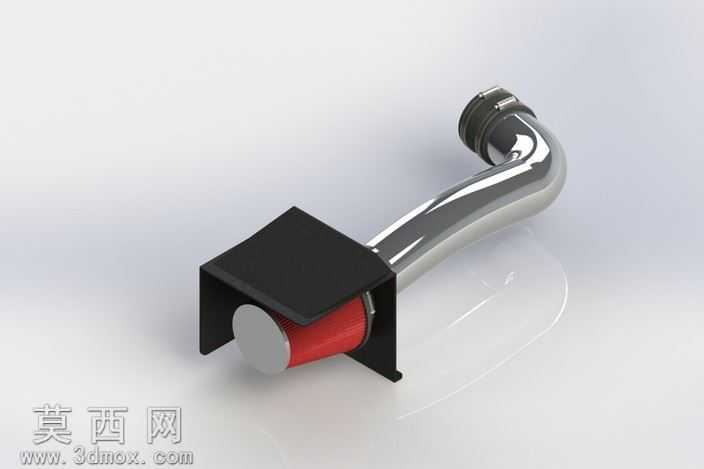

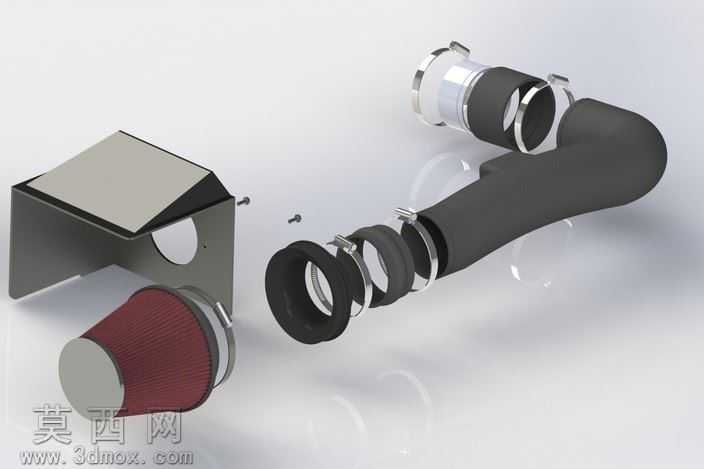

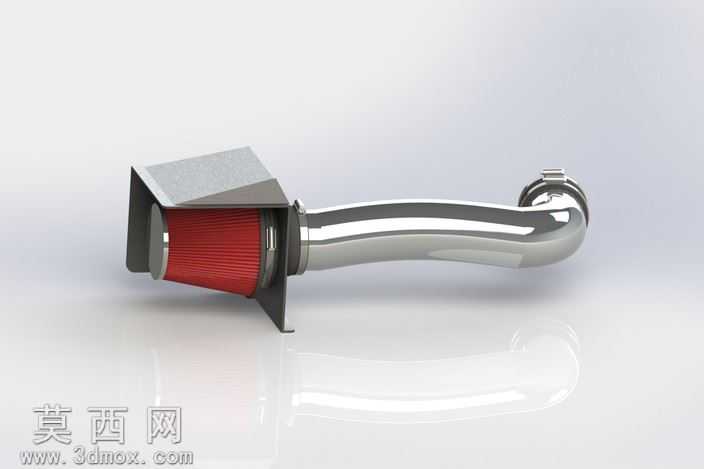

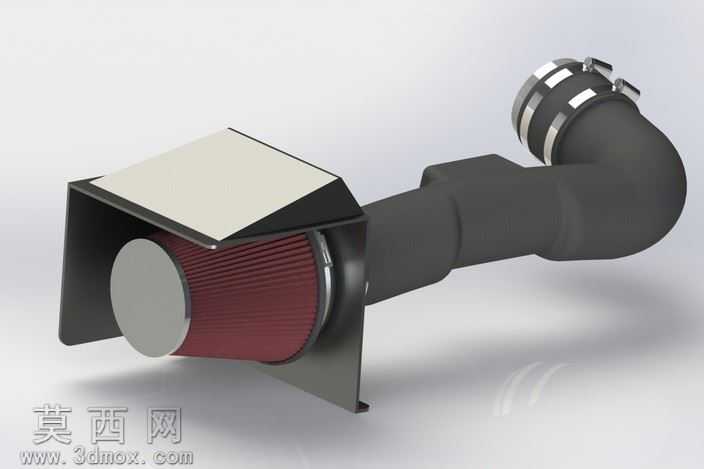

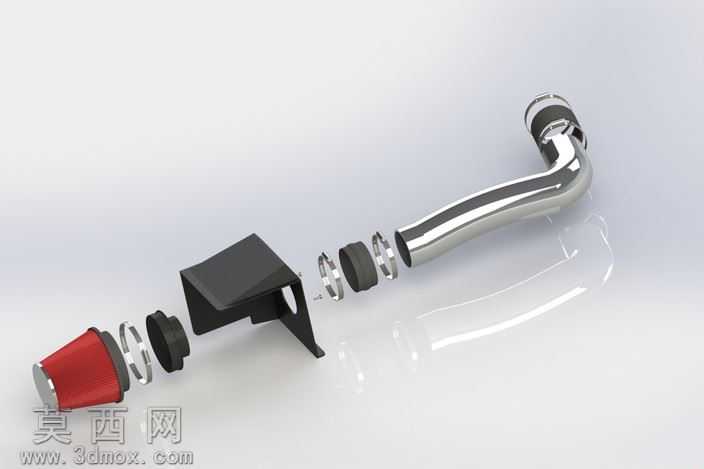

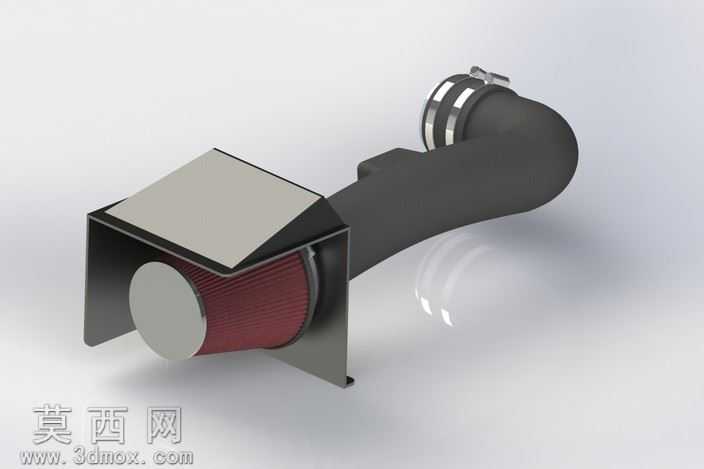

本作品为汽车进气系统空气过滤总成的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于车用进气系统的流量需求、安装空间约束完成整体布局规划，将总成拆分为过滤芯体、防护外壳、进气弯管、紧固卡箍四大核心模块逐一建模。过滤芯体部分还原了褶皱式滤纸的层叠结构，通过阵列特征精准还原每一道滤层的倾斜角度与排布间距，保证模型结构与实物过滤面积参数一致；防护外壳采用钣金折弯特征构建，还原了金属壳体的折边、安装支脚与顶部遮护板结构，对壳体的安装孔位、避让缺口做了精准的尺寸匹配，确保与周边机舱部件的装配兼容性。进气弯管部分采用扫掠特征完成异形曲面管道建模，精准还原管道的弯曲弧度、变径过渡段结构，还原橡胶管路的壁厚参数，管道末端的卡箍安装位做了环形凸起与卡槽结构设计，还原金属卡箍的锁紧片、紧固螺栓结构细节。材质渲染阶段针对不同部件匹配对应材质属性：褶皱滤纸赋予暗红色纤维质感材质，调整表面粗糙度参数还原纸质滤材的哑光漫反射效果；金属外壳赋予深灰色磨砂金属材质，添加细微的表面颗粒纹理还原冲压钣金的真实质感；进气弯管赋予黑色橡胶材质，调整材质的反光度与柔度参数还原橡胶管路的半哑光弹性质感；金属卡箍赋予亮面金属材质，添加轻微的环境反射效果还原镀锌紧固件的金属光泽。设计过程中充分考虑总成的装配逻辑，各部件之间保留合理的装配间隙，过滤芯体与外壳的配合面、弯管与芯体出气端的对接面均做了贴合约束，卡箍结构可实现虚拟装配状态下的锁紧动作模拟，整体模型结构完整无破面，可直接用于进气系统的结构验证、装配干涉检查以及渲染展示使用，还原了车用空气进气过滤装置的真实结构特征与工作形态。
