制造工厂钢结构厂房布局三维设计

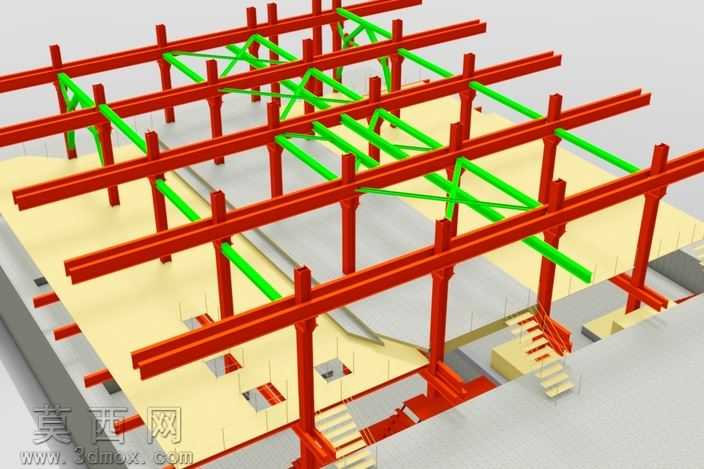

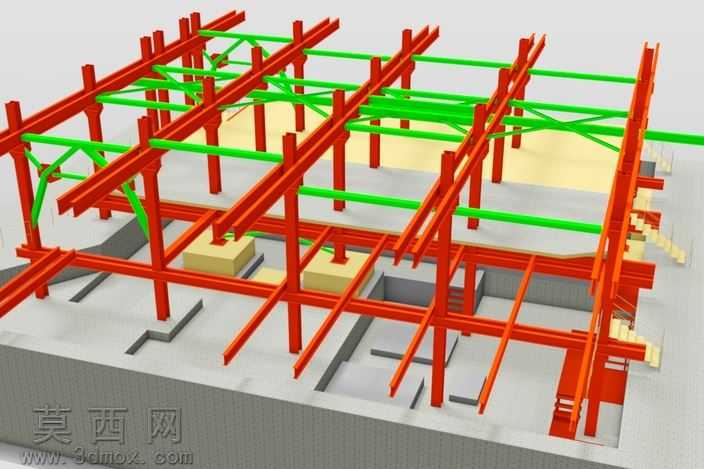

本作品为制造工厂生产区域的钢结构布局三维建模成果，整体采用三维设计软件完成全参数化搭建，针对新增生产设备的排布需求完成空间规划设计。建模过程中首先梳理钢结构厂房的核心受力体系，以红色材质表现主承重钢柱与横向主梁构件，精准还原H型钢梁柱的截面形态与连接节点，每根立柱的定位严格匹配厂房柱网排布逻辑，主梁与立柱的衔接处做了节点构造的细节还原，保证结构逻辑符合工业建筑的受力规范。对于屋面及层间的支撑体系，采用亮绿色材质区分斜向支撑构件，清晰展现剪刀撑、横向水平支撑的排布位置，通过色彩区分直观呈现承重结构与辅助支撑的功能差异，让整体结构体系的层级一目了然。模型同步还原了厂房内的多层作业平台，以米黄色哑光材质表现平台楼板，预留了设备安装的洞口位置，同时搭配了简易的楼梯构件，还原不同楼层平台之间的通行路径，楼梯的踏步高度、扶手走向都符合常规工业建筑的通行尺度要求。渲染环节采用均匀的室内漫反射光照效果，避免强烈阴影遮挡结构细节，构件材质做了基础的金属质感调整，红色梁柱呈现出工业防锈漆的哑光质感，绿色支撑构件做了稍亮的色彩区分，楼板材质模拟了工业地坪的平实质感，整体渲染效果侧重结构展示而非写实特效，能够清晰呈现整个厂房的结构框架与空间布局关系。设计过程中以新增生产设备的安装空间为核心依据，规划柱网间距与平台分层，保证预留的设备摆放区域满足生产作业的空间需求，虽然模型未做100%的施工级精度还原，但完整呈现了制造工厂钢结构布局的核心框架，能够为工厂规划、设备排布方案讨论提供直观的三维可视化参考，清晰展现厂房内部的结构走向、空间划分与通行路径，帮助相关人员快速理解整个生产区域的布局逻辑。
