超薄隐形合页金属铰链三维结构设计

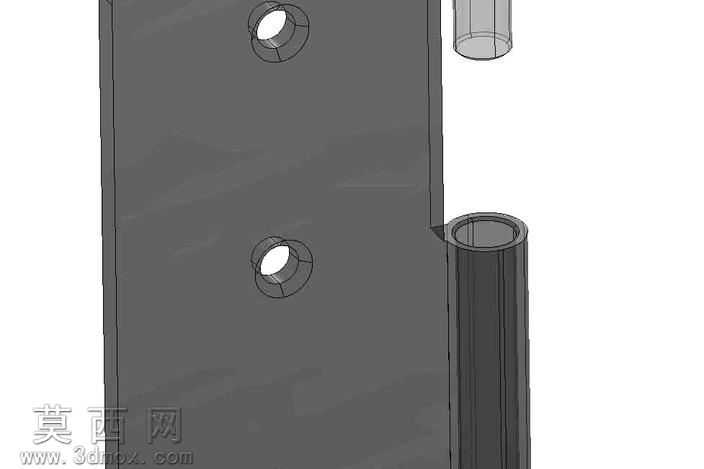

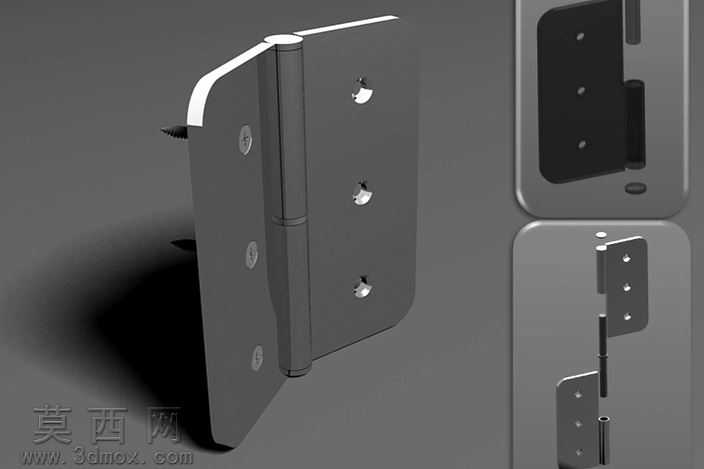

本作品为超薄型金属门用铰链的三维建模设计，整体建模过程围绕低可见度的安装需求展开，首先通过草图绘制确定两个对称页片的轮廓参数，将页片边缘做圆弧过渡处理，避免安装后出现尖锐棱角划伤使用者，同时适配门板与门框的安装间隙要求。建模时对合页的转轴部分做了同轴度约束，确保两个页片可绕转轴实现0至180度的顺畅转动，转轴与页片的连接位置做了内嵌式处理，让转轴结构不会突出于页片表面，进一步降低安装后的外露体积。页片上的安装孔位按照标准门体安装的间距做了等距排布，每个沉头孔的深度与直径参数匹配常用的自攻安装螺丝尺寸，确保安装时螺丝可以完全沉入孔内，不会出现凸起影响门板闭合。材质设置上选用哑光拉丝不锈钢作为基础材质，调整材质的反射粗糙度参数模拟真实金属的细腻磨砂质感，渲染时采用三点布光方式，主光源从侧上方投射，突出铰链的曲面轮廓与结构层次，辅光源弱化阴影区域的死黑问题，环境光补充整体亮度，让铰链的金属质感与结构细节得到清晰呈现。设计思路核心围绕安装后低能见度的需求，将传统铰链的外凸结构做了扁平化处理，页片厚度控制在极小尺寸范围内，安装后页片可完全嵌入门板与门框的预留槽内，闭合状态下仅能看到极窄的转轴线条，最大程度保持门体外观的整体性，同时保留铰链应有的承重与转动性能，转动阻尼设置均匀，开合过程无卡顿异响，既满足家居场景对门体美观度的要求，也符合五金配件的实用性能标准，建模过程中对所有装配位置做了干涉检查，确保各部件在转动全程不会出现摩擦碰撞，结构尺寸可直接对接生产加工的参数要求。
