芝加哥威尔斯街桁架桥梁应力分析结构

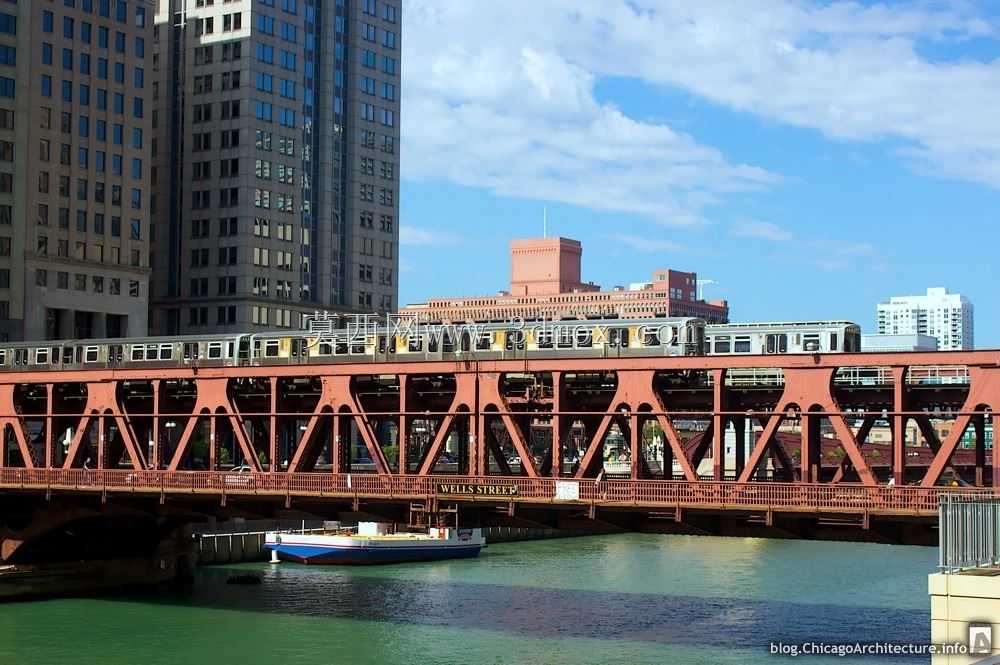

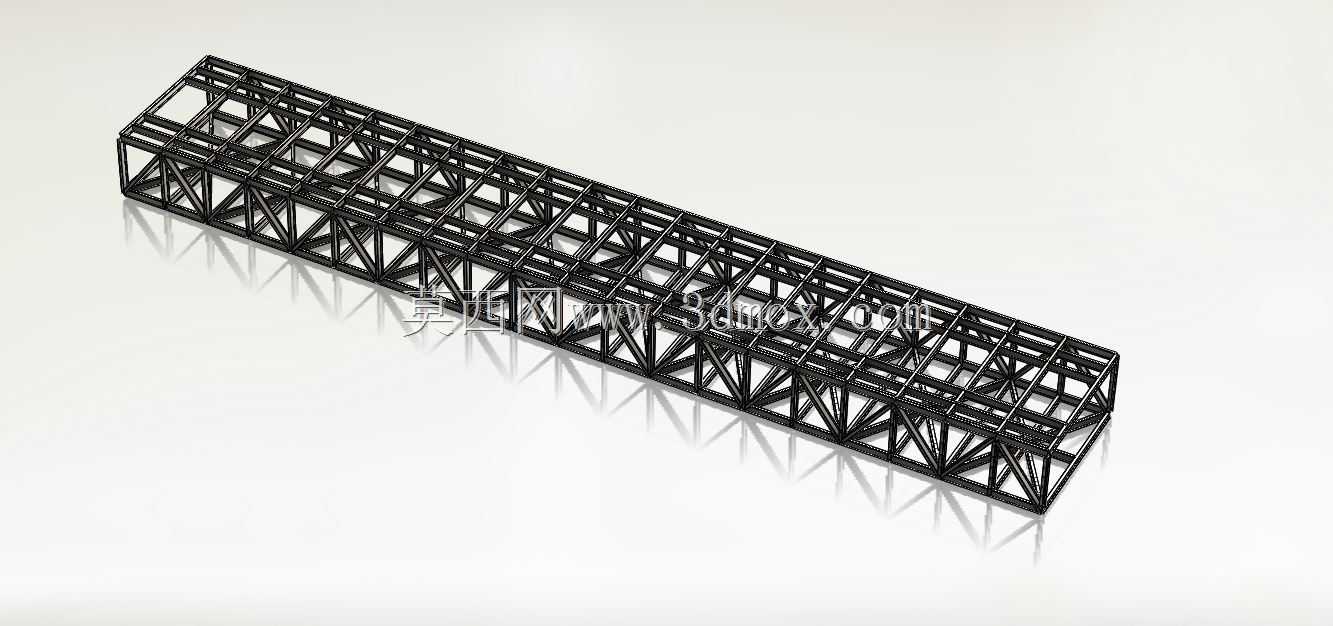

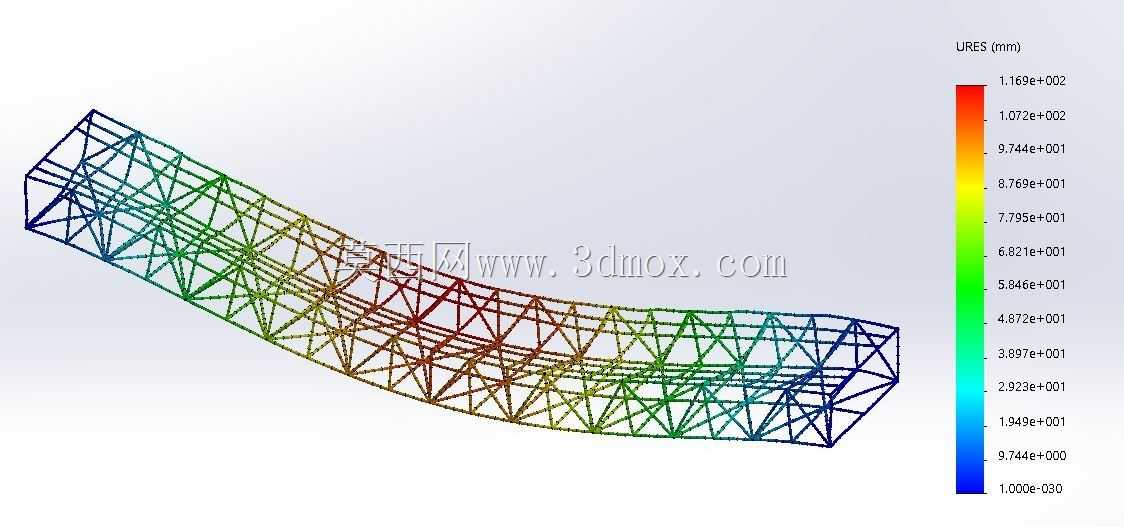

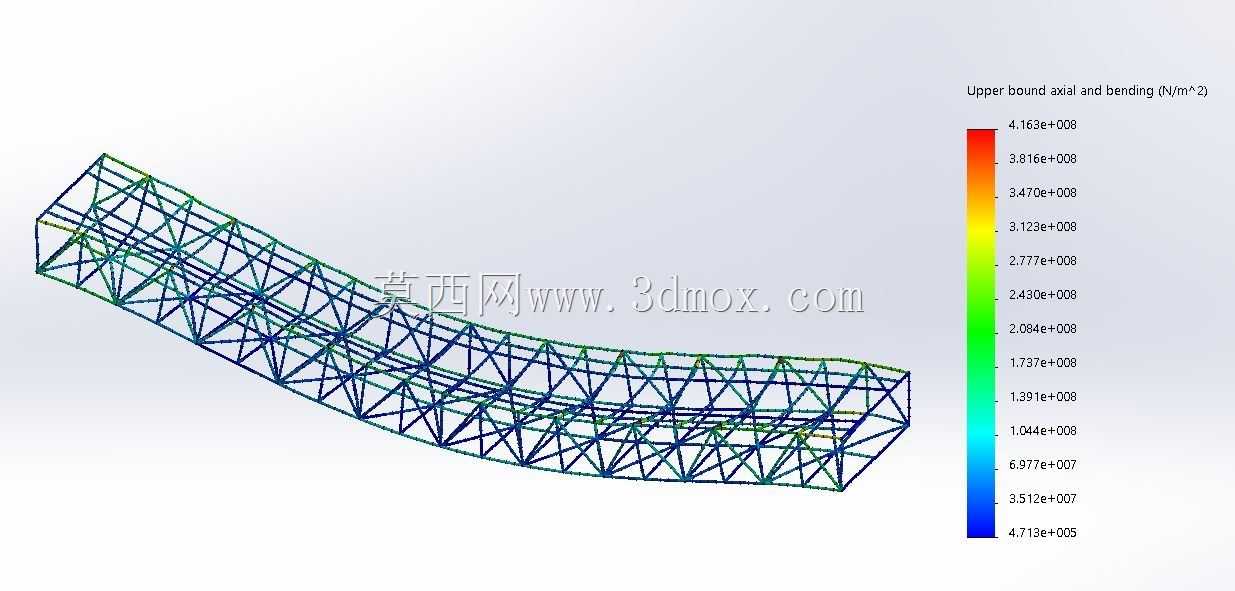

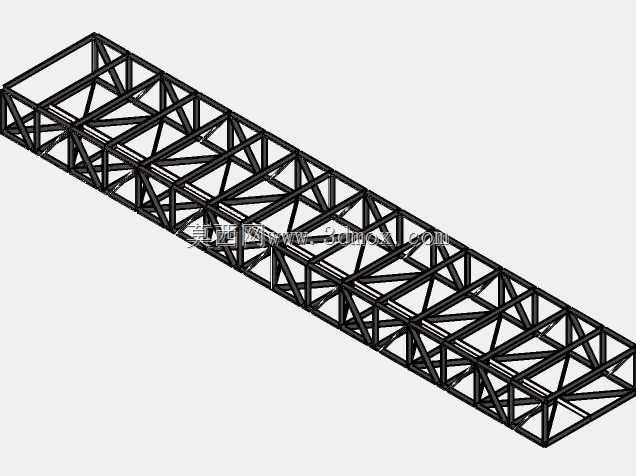

城市跨街桁架桥梁作为市政交通体系里的核心通行载体，承担着跨街区连通、疏解地面通行压力的核心作用，这类钢桁架结构的桥梁多应用于城市核心区的跨道路、跨河道场景，相比混凝土梁桥，钢桁架结构自重更轻、跨越能力更强，同时构件可预制拼装，施工周期更短，对核心城区的日常通行干扰更小。本次分析的威尔斯街大桥采用典型的下承式钢桁架结构，主承重桁架沿桥梁纵向通长布置，上下弦杆采用等截面型钢拼接，腹杆采用三角式布置形式，每一节间的斜腹杆与竖腹杆通过节点板栓接固定，整体形成连续的空间受力体系，桥面荷载通过横梁传递至两侧主桁架，再由桁架将荷载传导至两端桥台支座。从结构设计逻辑来看，这类城市桁架桥的节间尺寸匹配常规城市桥梁的车道布置宽度，单节间长度控制在合理范围，避免腹杆过长导致的失稳风险，上下弦杆的截面选型根据弯矩分布规律调整，跨中区域弦杆截面更大，以承担跨中最大正弯矩，靠近支座区域的斜腹杆截面加强，应对支座附近的最大剪力效应。在实际工程应用中，这类钢桁架桥梁的横向连接系采用交叉式横撑布置，沿桥梁纵向每隔固定节间设置一道横向联结架，保证两片主桁架的共同受力，避免单片桁架单独承载导致的侧向失稳，同时横撑也为桥面系的横梁提供安装支撑点，桥面铺装层下方的纵梁搭设在横梁上，将车辆轮压荷载均匀分散至横梁节点，避免杆件承受局部集中荷载。做有限元应力分析时，首先要对桁架杆件做合理的单元简化，弦杆与腹杆均采用梁单元模拟，节点位置做耦合约束处理，支座位置根据实际支座形式设置约束条件，固定端约束三个平动自由度，活动端仅约束竖向与横向平动自由度，释放纵向位移以适配温度变形需求。荷载工况需要覆盖城市桥梁的常规受力场景，包括城-A级车辆荷载、人群荷载、结构自重荷载、温度梯度荷载以及横向风荷载，不同荷载组合下的应力分布规律存在明显差异，车辆荷载偏载布置时，单侧主桁架的应力水平会出现明显提升，此时需要重点核查腹杆与节点板的连接应力，避免局部应力超过材料许用值。从安装边界来看，这类桁架桥的两端桥台需要预留匹配桁架端部高度的支座安装面，支座垫石的平整度误差控制在毫米级，避免支座偏压导致的局部受力异常，桁架拼装过程中需要先在地面完成节段拼装，再通过吊装设备逐段拼接，拼接过程中需要实时监测杆件的安装精度，保证弦杆的直线度与腹杆的角度偏差在允许范围内，避免安装附加应力影响结构长期受力性能。日常运维阶段的应力监测也可依托这类有限元分析模型做基准，在应力集中的节点位置布置应变传感器，实时采集运营过程中的应力变化数据，与仿真分析结果做比对，及时发现结构的异常受力状态，为桥梁的养护维修提供数据支撑。不同于大跨度跨江桁架桥，城市核心区的跨街桁架桥对桥下净空有严格要求，桁架的高度设计需要匹配桥下通行的净空需求，同时兼顾结构受力的合理性，过高的桁架会增加桥梁整体高程，提升引桥的长度与施工成本，过低的桁架则会导致弦杆应力过大，需要增大杆件截面，反而提升结构自重与材料成本，设计阶段需要在净空要求与受力合理性之间找到最优平衡点。桁架杆件的连接节点是应力分析的重点区域，节点板的厚度、螺栓的排布方式都会直接影响节点的传力效率，节点区域容易出现应力集中现象，设计时需要对节点板做圆弧过渡处理，减少截面突变带来的应力峰值，螺栓排布需要满足传力要求，避免螺栓受力不均导致的局部失效。
