杠铃配重式清洁推车结构设计

这款手推式清洁作业设备的设计，核心围绕商用健身场景的地面清洁需求展开，在常规清洁推车的结构基础上，融合了杠铃配重的结构逻辑，解决了传统清洁推车在硬质木纹地面作业时压力不足、刮条贴合度差的问题。从实际应用场景来看，这类设备主要适配商用健身场馆、小型力量训练室的日常地面保洁，这类场景地面多为实木复合地板、强化木纹地材，日常残留的汗渍、防滑镁粉碎屑、鞋底带进来的泥沙需要足够的下压力才能通过刮条一次性刮除，传统无配重的清洁推架作业时需要操作人员额外施加下压力，长时间作业劳动强度大，且压力不均容易出现局部清洁残留。

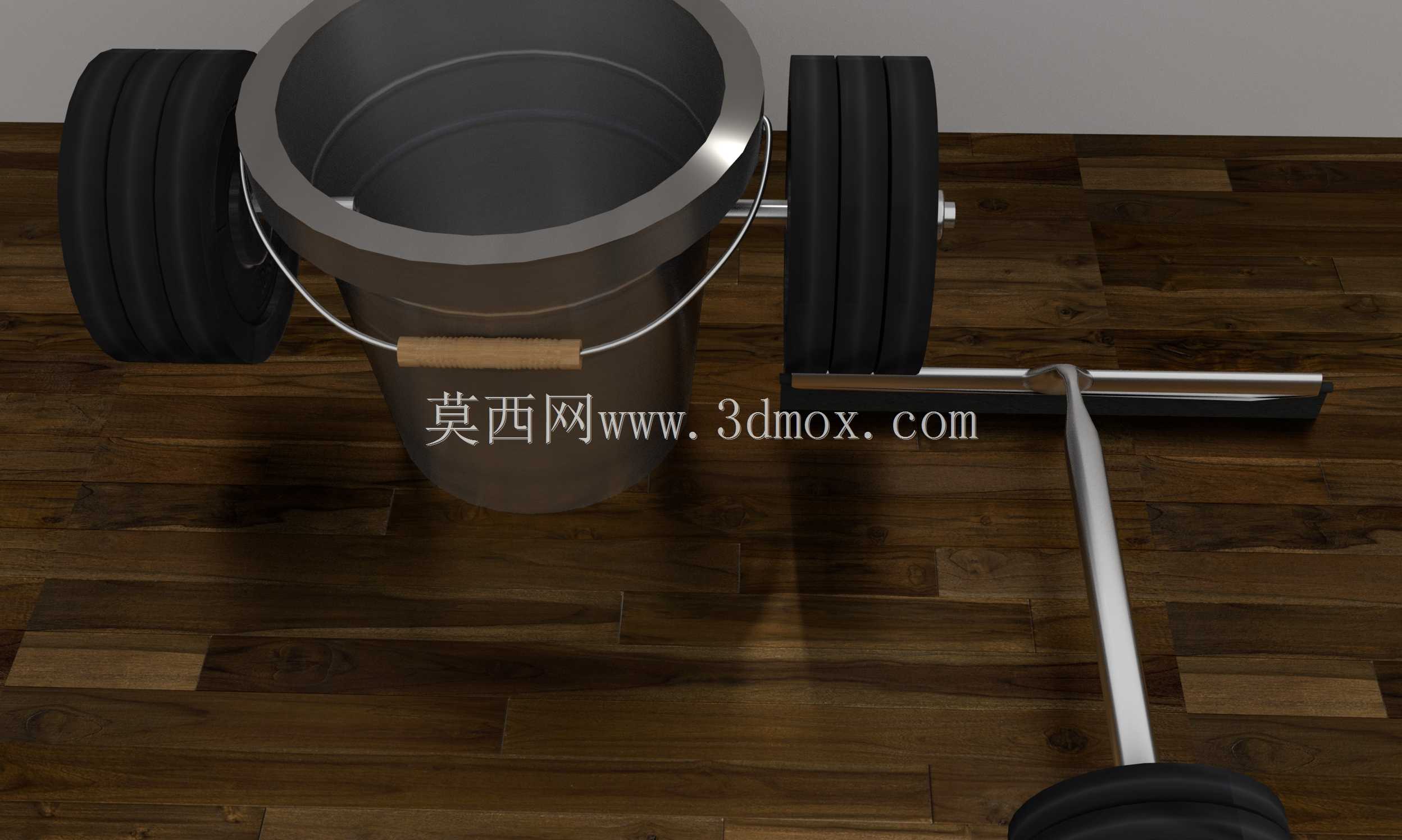

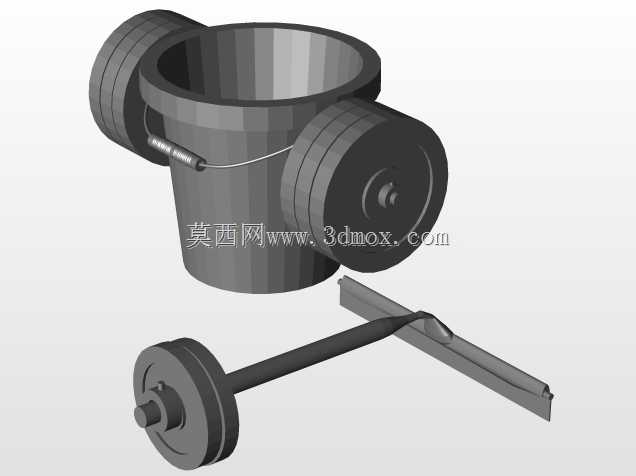

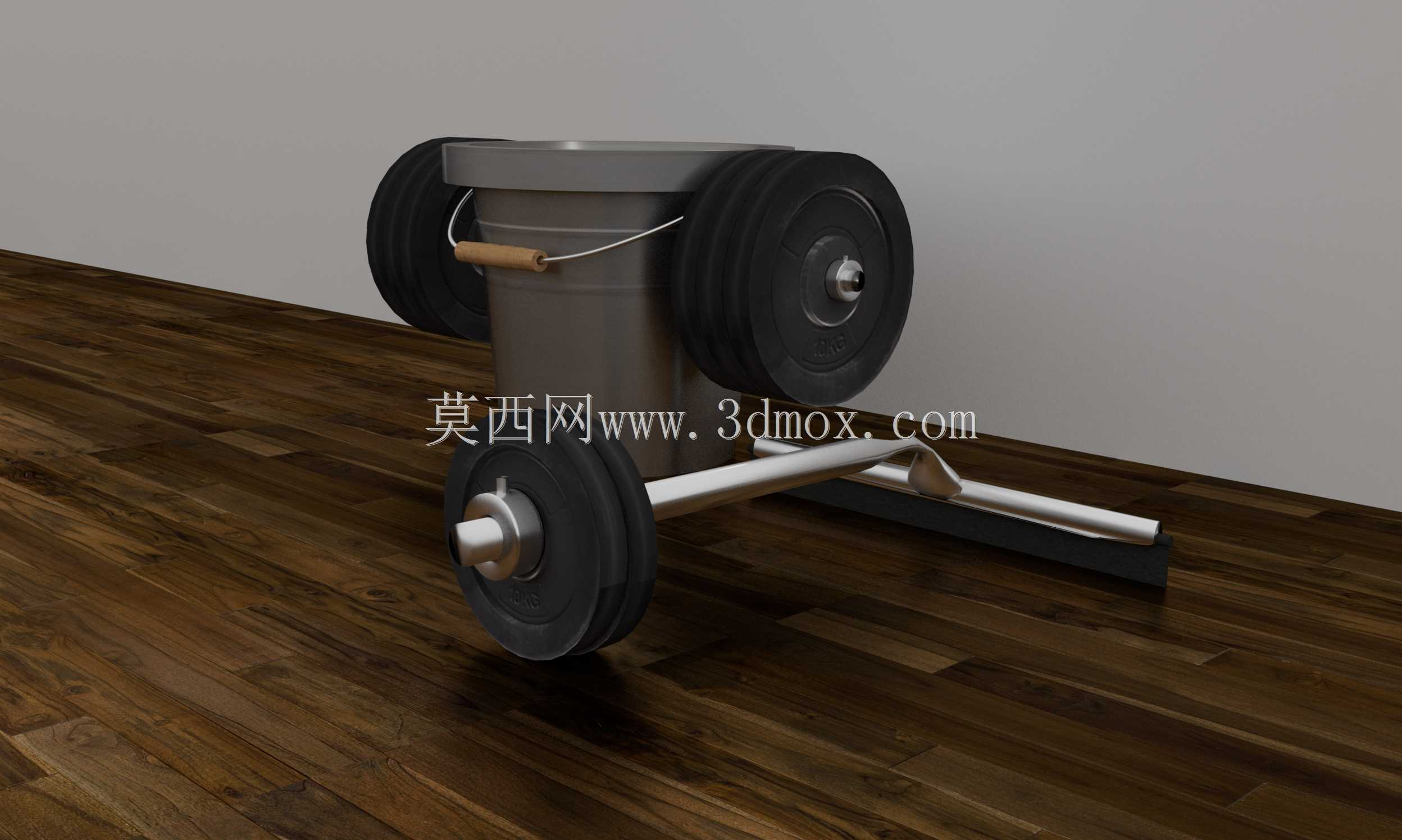

结构设计上，设备主体采用桶架一体化布局，中部的桶体采用常规12L清洁水桶的适配尺寸，桶身两侧预留金属提手的避让槽，桶体上部的环形凸缘直接作为配重块的承载定位面，两侧对称布置的杠铃杆安装座直接焊接在桶架的主支撑梁上，不需要额外增加独立的配重安装支架，最大化压缩结构件数量。杠铃杆采用直径25mm的标准光杆设计，和常规小孔杠铃片完全适配，用户可以根据地面脏污程度、地材硬度灵活增减两侧的配重片数量，单侧边的配重安装长度预留180mm，最多可容纳4片标准5kg小孔杠铃片，总配重上限可达到40kg，完全覆盖不同地材的压力需求。

前部的刮条安装架采用铰接结构和主车架连接，铰接点设置在刮条架的上部1/3位置，依靠配重带来的下压力自动调整刮条和地面的接触角度，刮条采用10mm厚的丁腈橡胶材质，长度和主车架宽度匹配为600mm，刮条的安装槽采用快拆结构，不需要额外工具即可完成磨损刮条的更换。主车架的推行把手采用高度900mm的人体工学设计，把手表面套有防滑橡胶套，把手和主车架的连接位置设置有加强筋，避免推行过程中出现应力变形。

从安装边界尺寸来看，设备整体长度为750mm，宽度为620mm，整体高度在无配重状态下为850mm，加装满配重后整体重心高度控制在320mm，推行过程中不会出现侧翻风险，设备底部前端设置有两个直径100mm的定向脚轮，后部刮条架两侧设置有两个直径80mm的万向支撑轮，空载状态下刮条离地间隙为5mm，加载配重后刮条下压量为2-4mm，刚好满足刮除地面污渍的接触压力需求，同时不会因为压力过大刮伤地材表面。

设计过程中特意规避了传统清洁推车的配重块定制需求，直接采用健身场景随处可见的杠铃片作为配重来源，一方面降低了设备本身的制造成本，不需要额外开模生产专用配重块，另一方面在健身场馆场景下，闲置的杠铃片可以直接作为配重使用，不需要额外存储备用配重，适配场景的物料复用率极高。桶体和车架之间采用可拆卸的卡扣连接，需要倾倒污水、更换清洁水时可以直接将桶体从车架上取下，不需要移动整个配重架结构，降低清洁作业过程中的操作强度。车架的所有金属结构件都采用静电喷塑处理，表面耐水耐汗渍腐蚀，适配健身场馆高湿度、多汗液腐蚀的使用环境，焊接位置都做了打磨圆角处理，没有尖锐毛刺，避免作业过程中剐蹭健身人员或者周边健身器材。

实际作业过程中，配重的重量通过车架主梁直接传递到前部刮条位置，力的传递路径没有额外的杠杆损耗，配重重量和刮条下压力的比值接近1:1，操作人员只需要控制推行方向即可，不需要额外施加下压力，单次推行即可完成600mm宽度的地面清洁作业，作业效率比传统无配重清洁推架提升40%以上，长时间作业的劳动强度大幅降低。针对健身场馆常见的镁粉碎屑混合汗渍形成的顽固污渍，20kg左右的配重即可让刮条完全贴合地面，一次性刮除污渍，不需要反复擦拭，也不会在地面留下水痕。设备的整体转弯半径控制在500mm以内，可以灵活在健身器材之间的空隙穿行，适配健身场馆器材排布密集的场地特点，不需要频繁挪动器材即可完成通道区域的清洁作业。
