StenMKII枪械配套桶套结构三维建模

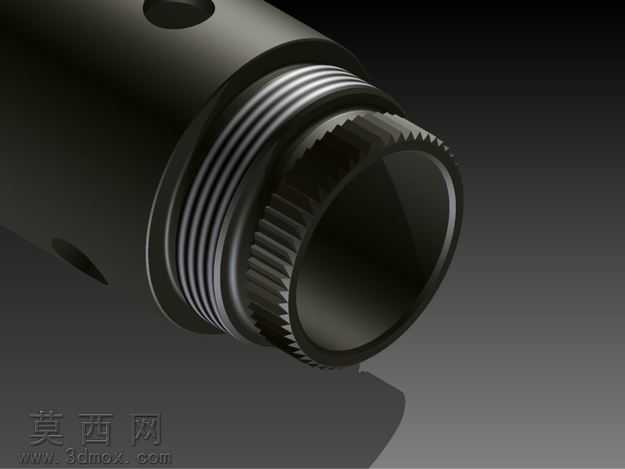

本作品为Sten MK II枪械配套桶套的三维数字模型，建模阶段以还原配件真实装配尺寸为核心目标，首先通过参考实物测绘的尺寸参数，在Autodesk Inventor软件中搭建基础参数化草图，以回转体特征为核心构建桶套的主体圆筒结构，精准控制筒身的内外径尺寸、整体长度比例，保证后续与枪械其他部件的装配契合度。建模过程中针对筒身分布的多组径向通孔，采用阵列特征结合尺寸约束完成排布，严格匹配实物上孔洞的间距、孔径与轴向位置，还原桶套的散热、定位功能对应的结构设计；针对筒身一端的外螺纹结构，采用软件内置的螺纹特征命令生成标准牙型螺纹，同时对螺纹端部的滚花环结构进行精细化建模，通过圆周阵列的微小凹槽特征还原滚花的防滑纹理，保证细节还原度。材质与渲染阶段，为模型赋予哑光黑色金属材质，调整材质的粗糙度、金属度参数，还原钢制配件经表面氧化处理后的哑光质感，同时添加细微的表面划痕、颗粒质感参数，避免材质呈现过于光滑的塑料感；场景搭建采用深色渐变背景，搭配柔和的侧上方主光源与底部补光，突出筒身的圆柱曲面轮廓与孔洞、螺纹的结构细节，通过柔和的阴影效果增强模型的立体感，渲染输出的效果图清晰展现桶套的整体外观与细节特征。结构设计上，该桶套作为枪械的配套部件，筒身的薄壁结构在保证结构强度的同时控制整体重量，均匀分布的径向孔洞既可以减轻配件自重，也能在枪械连续射击时起到辅助散热的作用，端部的螺纹结构用于与枪械其他部件实现可靠的螺纹连接，滚花端盖结构则方便使用者徒手完成拆装操作，无需额外工具辅助。整个建模过程严格遵循机械零件建模的规范，所有特征均保留完整的参数化建模历史，方便后续根据装配需求调整尺寸参数，模型同时导出STEP、IGES、STL等通用格式，可适配不同三维软件的编辑、装配需求，也可直接用于3D打印的原型验证，完整还原了该款枪械桶套的结构特征与外观质感。
