便携式圆柱款蓝牙音箱外观结构设计

日常做消费电子结构设计时，这类圆柱形态的便携蓝牙音箱是桌面音频、户外随身场景里非常常见的品类，建模时需要兼顾声学性能、装配公差与握持手感的多重平衡。先从实际使用场景拆解，这类小体积音箱主要覆盖三类使用需求：一是桌面近场聆听，放置在办公桌、书桌边，距离使用者30-80cm的区间内提供背景音乐播放，不需要过大的声压级，但要保证中低频的饱满度，避免单薄的听感；二是小范围随身外出，比如露营小聚、卧室床头、短途出行携带，整体重量控制在单手握持无负担的区间，圆柱形态刚好贴合手掌自然弯曲的弧度，拿取时不会有硌手的棱角；三是多设备快速配对，适配手机、平板、笔记本等常见数码终端，不需要复杂的配对流程，开机即可快速连接。

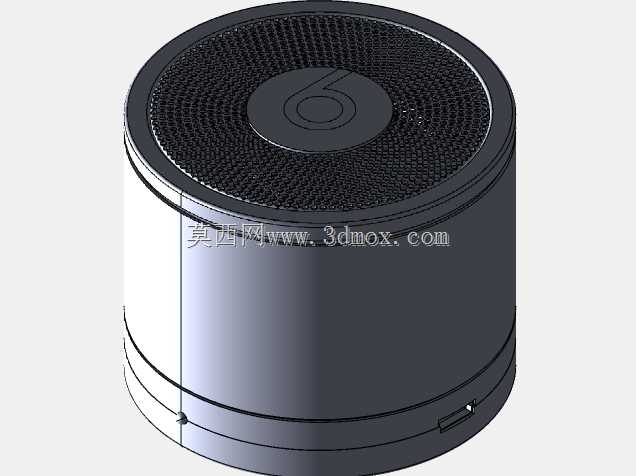

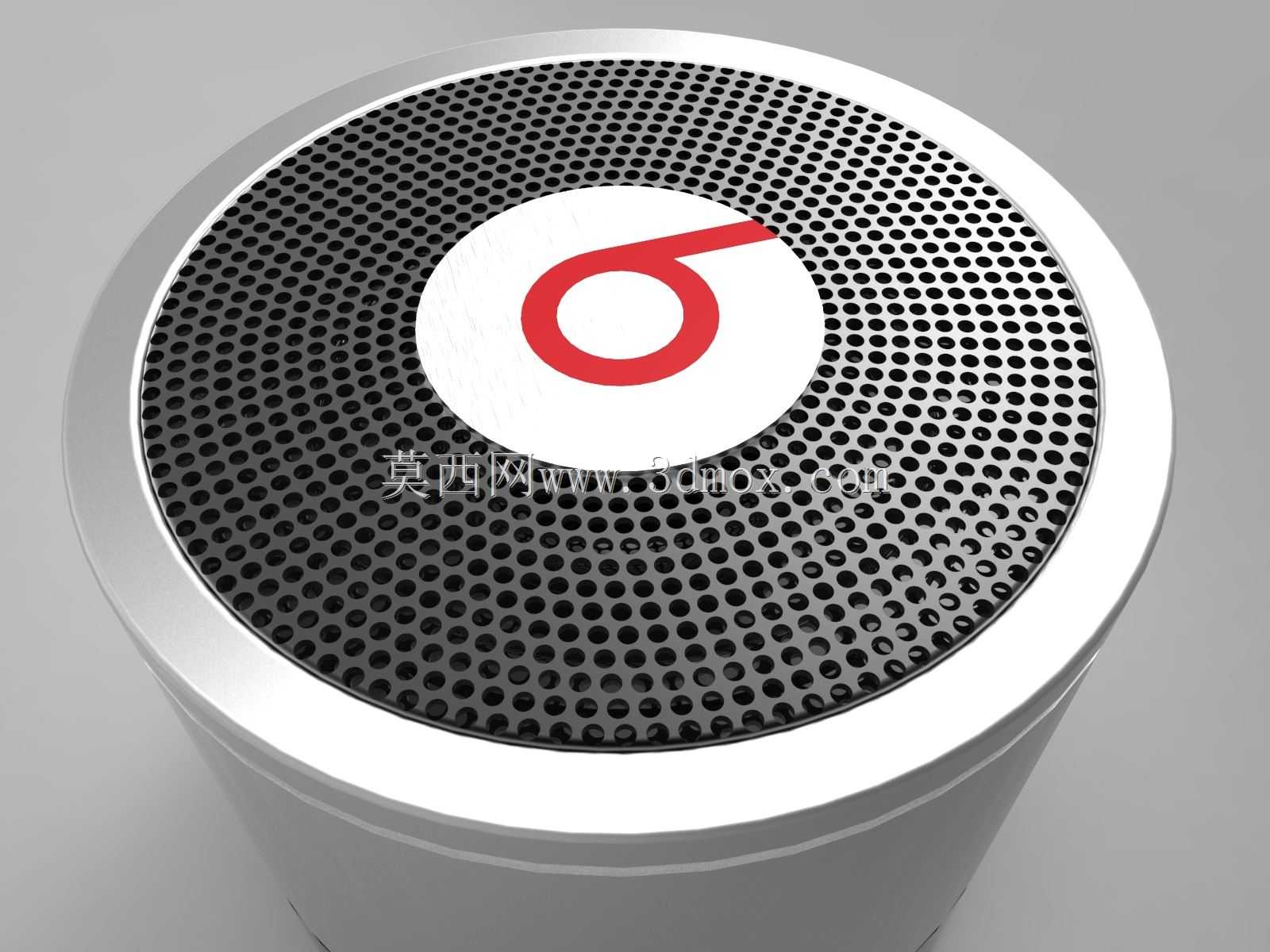

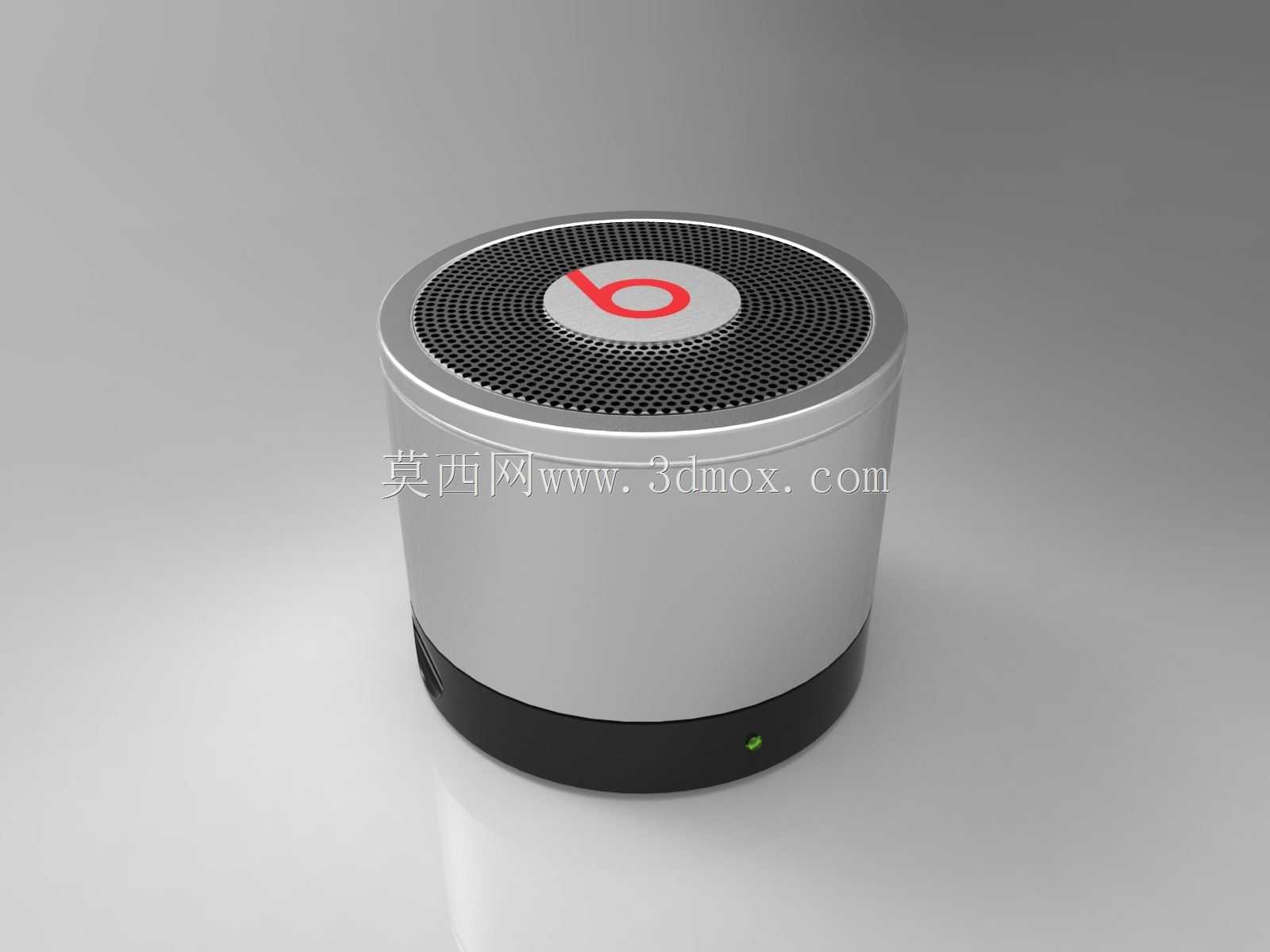

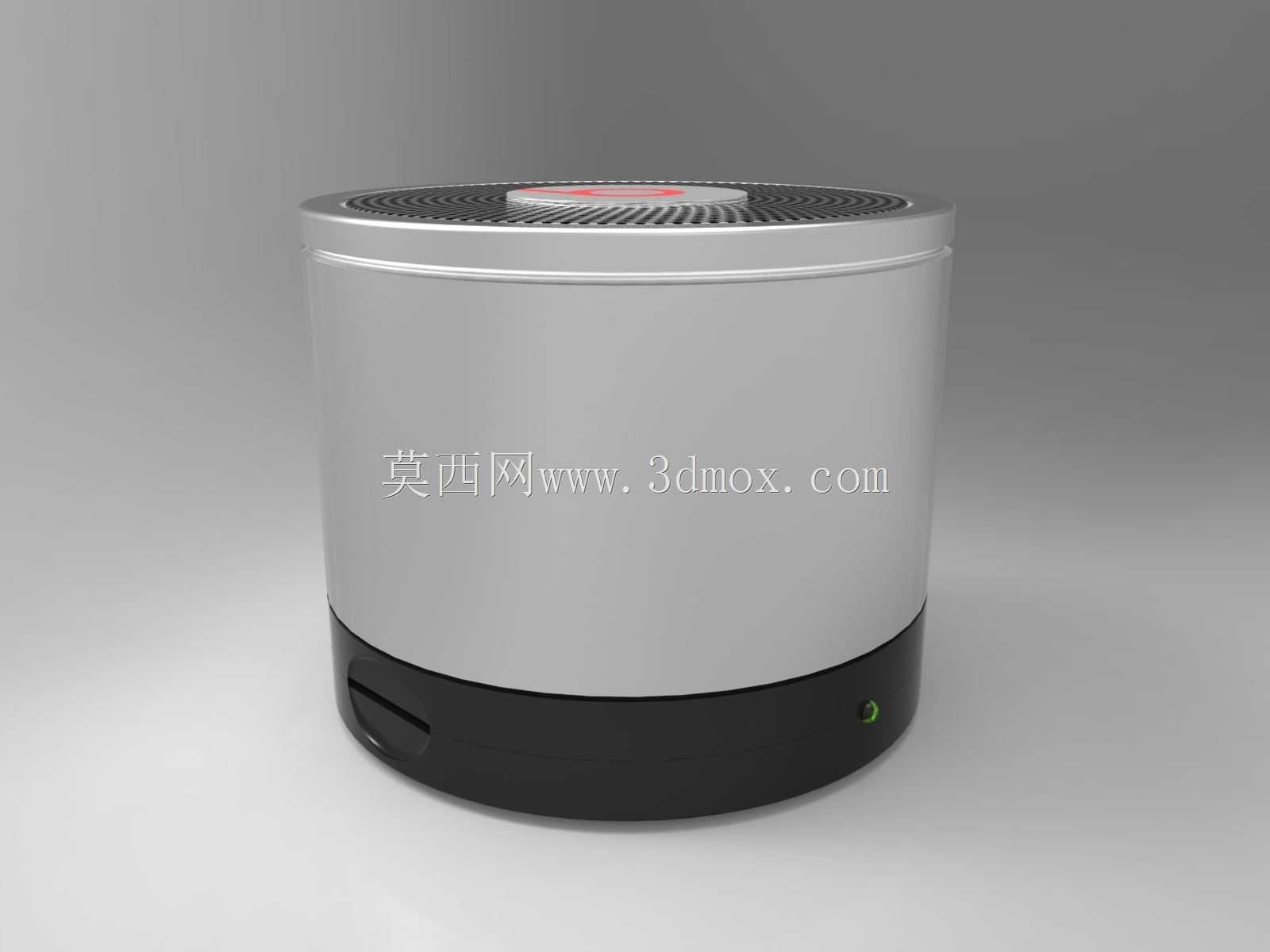

从结构设计思路来看，整体采用三段式堆叠布局，最上层是出声网罩区域，采用密集冲孔结构，冲孔的孔径、开孔率需要匹配内置全频扬声器的频响曲线，开孔率控制在60%左右既能保证出声顺畅，又能避免大孔径异物进入腔体损坏振膜，网罩中心预留品牌标识的安装位，采用下沉式嵌装结构，标识件与网罩表面的高度差控制在0.2mm以内，既保证触感平滑，又能形成视觉层次。中间段是主腔体外壳，采用铝合金拉伸成型工艺，表面做细磨砂阳极氧化处理，一方面金属材质的刚性可以减少腔体谐振带来的音染，提升声音的纯净度，另一方面磨砂表面不容易残留指纹，日常使用的耐刮擦性能优于塑料外壳，腔体的壁厚控制在1.2mm，既保证结构强度，又不会过度增加整体重量。最下层是底盖与功能区域，底盖采用ABS注塑成型，表面做哑光橡胶漆处理，放置在光滑桌面时可以增大摩擦力，避免播放时音量过大导致箱体移位，底盖侧面预留状态指示灯的透光孔，指示灯采用柔光扩散材质，避免光线直射刺眼，同时底盖与金属中框的配合采用止口结构，配合公差控制在0.05mm，既保证装配后的缝隙均匀，又能实现基础的防尘效果。

尺寸与安装边界方面，整体圆柱直径控制在70mm左右，整体高度控制在60mm，这个尺寸刚好可以放入大多数背包的侧袋、甚至较大的裤兜，满足便携需求。内部堆叠时，扬声器单元采用向上发声的布局，振膜距离顶部网罩的距离预留3mm的间隙，避免大音量下振膜振幅过大触碰网罩产生异音；腔体内部预留蓝牙模块、锂电池、功放板的安装位，电池采用圆柱型锂电，沿腔体内壁环形布置，充分利用圆柱腔体的内部空间，避免空间浪费；底部的配重块安装在底盖中心位置，重量占整体重量的30%左右，降低整体重心，避免箱体被轻易碰倒。出声孔的排布采用环形阵列，从中心标识区域向外逐步加密，既符合视觉上的对称美感，又能让声音扩散的角度更宽，在120度的水平听音范围内，声压级差控制在3dB以内，保证不同位置的听感一致性。

实际建模过程中，需要重点关注不同材质部件的配合间隙，金属中框与塑料底盖的线膨胀系数不同，在高低温环境测试的工况下，需要预留足够的膨胀间隙，避免温度变化导致部件挤压变形；网罩与中框的配合采用卡勾结构，不需要额外螺丝固定，方便后期售后拆解维修，卡勾的数量设置为6个，沿圆周均匀分布，保证连接强度的同时，装配时的按压力度控制在15N左右，不需要借助工具即可手动装配，提升产线装配效率。底部的防滑胶圈嵌装在底盖的环形凹槽内，胶圈突出底盖表面0.5mm，既保证防滑效果，又不会让箱体放置时出现晃动。
