台式电脑CPU散热轴流小风扇结构设计

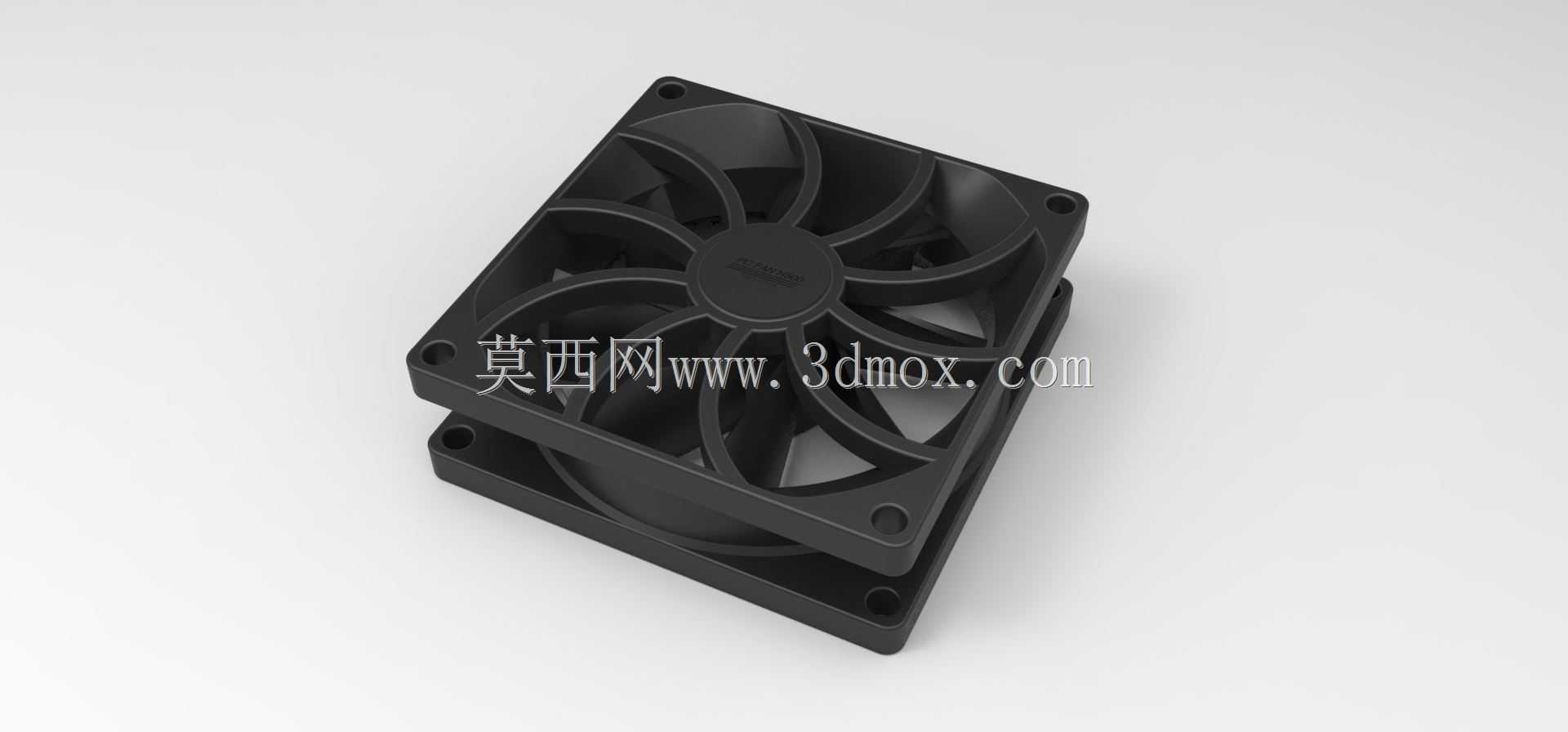

日常做PC整机散热方案匹配的时候，这类标准尺寸的轴流小风扇是接触频率最高的风冷部件，不管是塔式CPU散热器的配套扇、机箱进出风位的补风扇，还是部分紧凑型ITX机箱的侧吹辅助扇，核心结构逻辑都和这个模型的设计思路高度契合。先从安装边界说起，这类风扇的外框采用标准正方形注塑结构，四个角预留的安装孔位完全匹配PC行业通用的安装孔距，不管是配合硅脂压合的CPU散热鳍片组，还是机箱预留的风扇安装位，都可以直接用自攻螺丝或者橡胶减震钉完成固定，不需要额外做转接件加工，外框的厚度也遵循行业通用规格，不会出现和内存马甲、主板散热装甲干涉的问题，做整机结构堆叠的时候可以直接调用这个模型做干涉检查，不用反复核对安装尺寸。

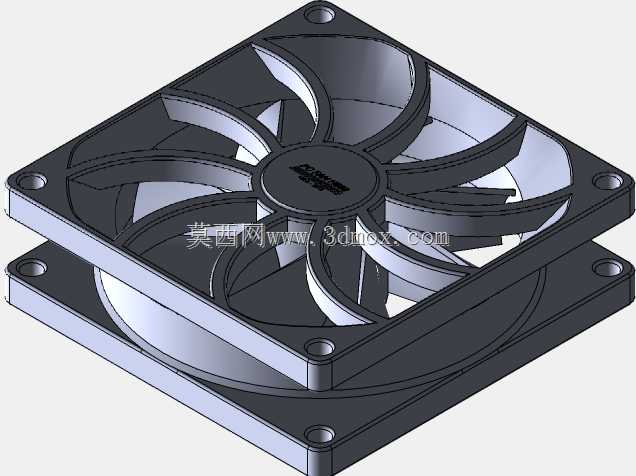

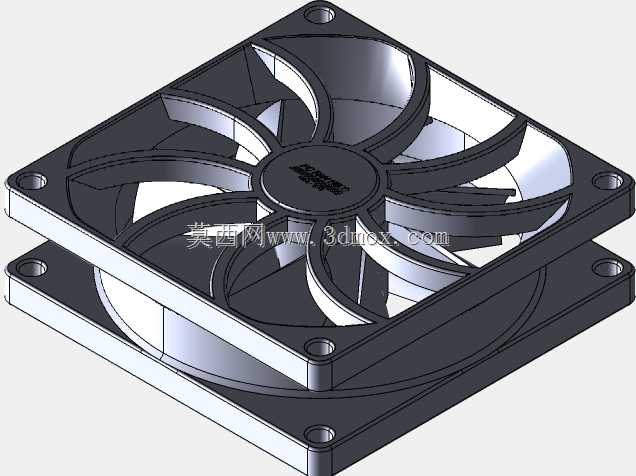

从功能特性来看，这个风扇采用九片曲面叶型设计，和常见的七叶扇相比，相同转速下可以输出更平缓的连续气流，不会因为叶片间隔过大产生明显的风切脉动噪音，叶片的前缘做了小角度切角处理，后缘则顺着气流流出方向做了弧度收窄，运转的时候气流可以顺着叶片曲面平滑导向后方的散热鳍片，减少叶片边缘的气流紊流损失，提升有效风量的利用率。扇框的四个边角做了小平面凸台设计，安装的时候凸台会先接触安装面，配合减震胶钉可以吸收扇叶高速运转产生的微幅振动，避免振动传递到机箱或者散热鳍片上产生共振异响，这也是很多消费级PC风扇都会采用的细节设计。

实际应用场景里，这类风扇的核心作用是建立定向的空气流动通道，当它固定在CPU散热器鳍片组上时，扇叶转动产生的轴向气流会垂直穿过鳍片之间的密集缝隙，把鳍片上从CPU传导过来的热量快速带走，让CPU的核心温度维持在正常工作区间；如果安装在机箱的进出风位，就可以配合其他风扇形成完整的机箱风道，把显卡、主板供电模块、内存这些部件产生的积热快速排出机箱，避免内部热堆积导致硬件降频。做结构设计的时候，这个模型的中心轮毂部分预留了标准的电机安装腔，不管是采用液压轴承还是含油轴承的小型直流电机，都可以直接卡入轮毂的固定位，轮毂的外表面做了微凸的弧面过渡，不会在中心区域形成气流滞止区，引导气流顺着轮毂边缘平滑流向叶片区域。

扇框的内侧壁和叶片外缘之间预留了极小的均匀间隙，这个间隙的尺寸控制很关键，间隙过大会导致叶片边缘的气流回流，降低风扇的送风效率，间隙过小则容易因为注塑件的形位公差导致叶片转动时刮蹭框壁，产生运转异响甚至卡滞，这个模型里的间隙控制完全符合量产风扇的公差要求，做结构验证的时候可以直接参考这个间隙值做公差分配。另外扇框的进出风侧都做了窄边导风圈设计，进风侧的导风圈可以收拢进风区域的气流，减少进风端的气流涡流，出风侧的导风圈则可以让流出的气流保持更长距离的直进状态，不会刚离开风扇就快速发散，提升吹向散热鳍片的有效风压。

很多刚接触PC散热结构设计的工程师容易忽略扇叶的动平衡设计，这个模型的每一片叶片的重量分布都做了对称处理，轮毂上预留了动平衡调整的卡位，量产的时候可以通过在卡位上添加小重量的平衡块，抵消扇叶注塑成型时产生的重量偏差，避免风扇高转速运转时出现抖动。另外风扇的出线位设计在扇框的边角位置，出线槽做了圆弧过渡，不会因为线材弯折导致线皮破损，安装的时候线材可以顺着扇框边缘走线，不会阻挡进风区域的气流，也不会和周边的硬件产生干涉。

在做整机三维装配的时候，直接调用这个风扇模型可以快速完成散热模块的布局，不需要从零开始绘制扇叶、扇框的细节结构，节省建模时间的同时，也能保证安装尺寸的准确性，避免后期打样的时候出现安装孔位不对、和周边部件干涉的问题。这类小风扇虽然结构看起来不复杂，但每一处细节设计都直接影响实际使用时的散热效果和噪音表现，从叶型的曲面弧度到安装孔的位置精度，再到扇框和叶片的间隙控制，都是经过大量实际测试验证的成熟设计，不管是做常规台式机的散热方案，还是小型工控主机、迷你PC的风冷散热设计，都可以参考这个结构做适配调整。
