微型线性伺服驱动执行机构三维建模

在精密装配、小型检测设备、实验室自动化工位这类对安装空间有严格限制的场景里，大行程的标准伺服电缸往往塞不下紧凑的设备内腔，这款微型直线伺服执行件就是针对这类窄空间直线往复驱动需求做的结构设计。从实际落地的工况来看，它常被用在3C产品小零件的推料定位、光学检测镜头的微距调焦、小型点胶设备的针头微位移进给这类需要毫米级行程、输出推力不大但位置重复精度要求高的工位，相比气动滑台它不需要搭配气源管路，能通过伺服信号直接控制位移量，省去了调压阀、节流阀这类气动附件的安装空间，在桌面级小型自动化设备里的适配性很强。

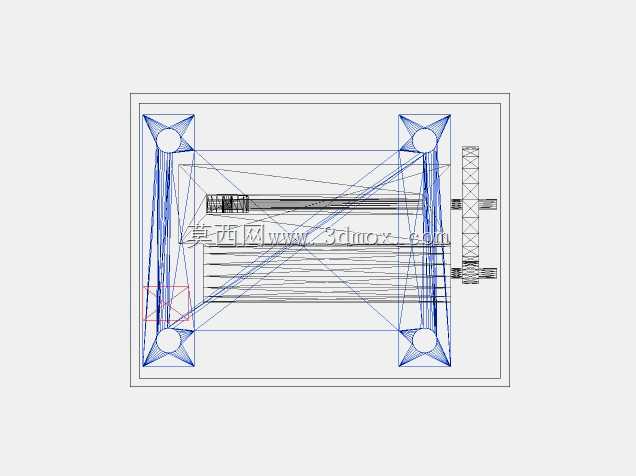

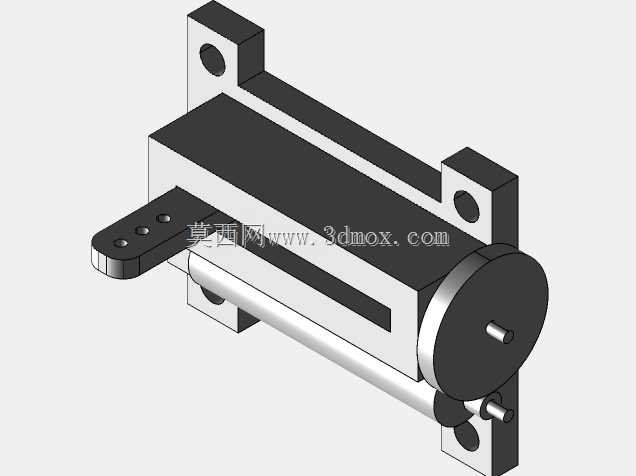

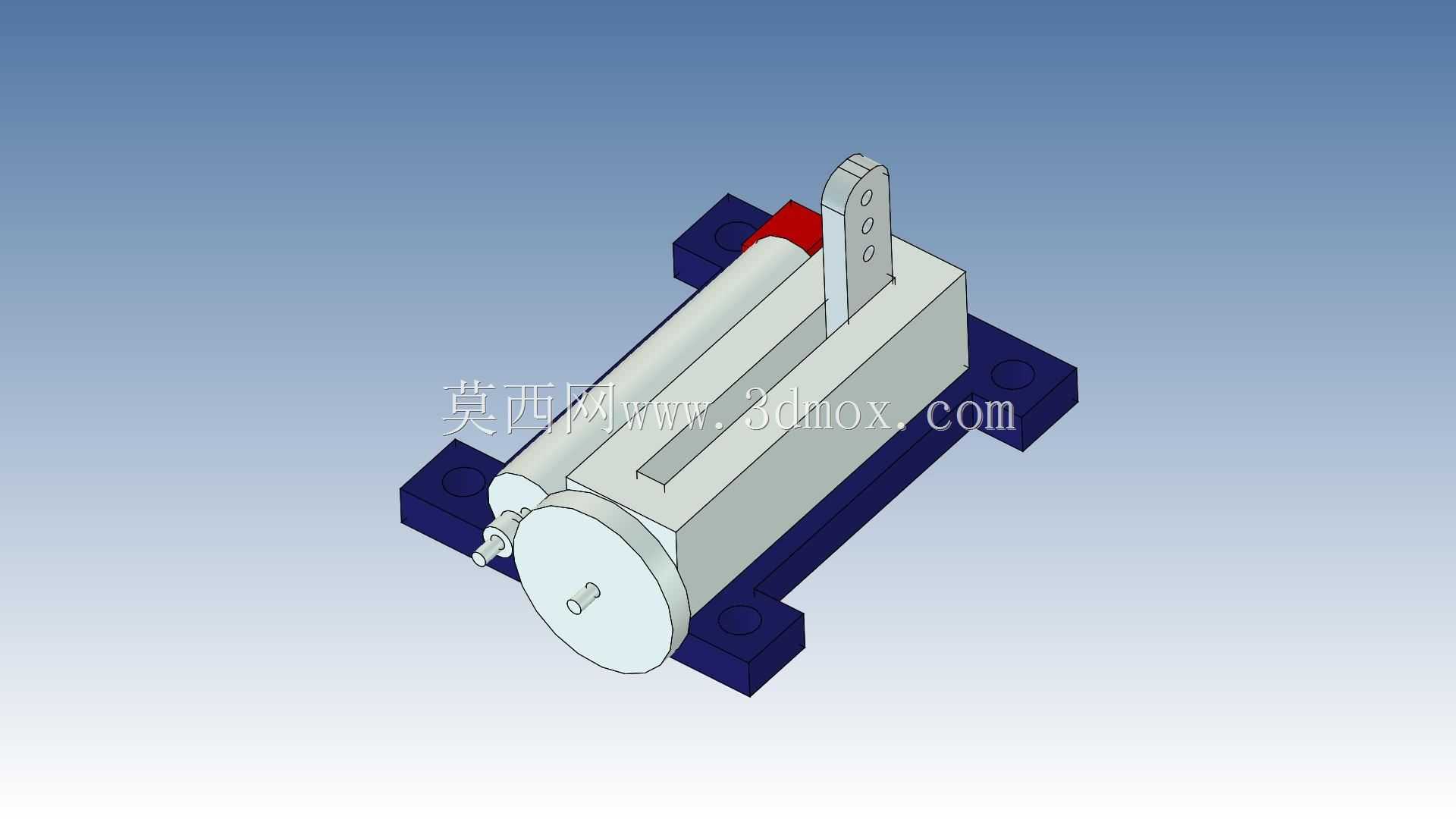

设计这款结构的时候，首先要卡的就是安装边界：底部的四个安装凸耳做了一体化的沉头孔设计，安装时可以直接用M2规格的内六角螺丝从上方锁入设备安装板，不需要在执行件侧面预留扳手空间，四个安装孔的孔位间距做了等距对称设计，不管是正装还是90度侧装都能匹配通用的小型安装基板，不会出现孔位错位需要二次扩孔的问题。整体外形做了方正的切边处理，没有突出的外置接线接头，侧边的走线槽做了内嵌式设计，设备布线时线缆可以顺着壳体侧边的凹槽排布，不会和周边的运动部件产生刮蹭。

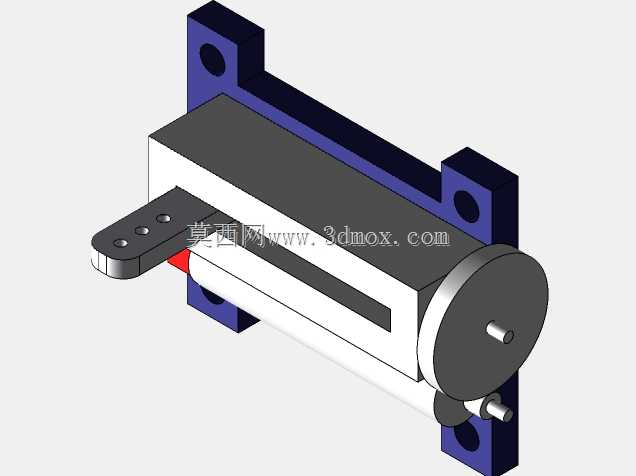

从功能结构来看，它把驱动电机、传动副、输出滑台都集成在了同一个壳体内，没有外露的传动部件，不需要额外加装防尘护罩，在有少量浮尘的普通工业车间环境里也能稳定运行，不会像开放式的导轨滑台那样容易积卡碎屑。输出端的连接耳片做了三个等距的销孔，对接负载的时候可以根据负载的安装高度选择对应的销孔位置，不需要额外做转接块，既减少了装配零件数量，也能降低转接带来的装配间隙，保证位置重复精度。前端的端盖做了可拆卸设计，后期如果需要调整内部预紧、更换润滑脂，只需要拧下前端盖的三颗固定螺丝就能操作，不需要把整个执行件从设备上拆下来，日常维护的便利性做了针对性优化。

做三维建模的时候，各个配合面的公差预留是重点：壳体和底部安装座的配合面做了0.02mm的贴合公差，保证安装后整体的平面度，不会因为安装面翘曲导致内部传动副卡滞；输出滑台和壳体内部的导向面配合间隙控制在0.01mm以内，既保证滑台运动顺畅没有卡顿，也不会因为间隙过大出现运动方向的偏摆；前端输出轴的伸出位置做了硬限位台阶，防止调试时给过量的驱动信号导致滑台脱出壳体，撞坏内部的传动结构。另外壳体上的几个安装凸耳做了加厚处理，在承受额定输出推力的时候，安装位置不会出现形变，保证长期运行的位置稳定性。

从选型适配的角度来说，这款微型伺服执行件的整体重量很轻，哪怕是装在需要做往复摆动的机械臂末端，也不会给臂体带来太大的负载增量，相比同行程的普通直线电机，它的整体厚度压缩了近三分之一，在对Z向安装高度有严格限制的薄型设备里，这个尺寸优势非常明显。建模时所有的棱角都做了R0.5的倒角处理，没有尖锐的边角，装配作业时不会划伤操作人员的手，也不会刮破设备内部的线缆外皮，这些细节都是在实际装配调试过程中总结出来的优化点，不是单纯画个外形就完事的概念模型。
