3D打印机用槽型光电限位传感结构

在桌面级FDM3D打印机的运动控制体系中，位置反馈与行程限位是保障设备运行安全、打印精度的核心环节，这款槽型光电传感安装结构，正是针对桌面级设备紧凑安装空间、轻量化改装需求设计的配套固定组件。日常打印作业中，打印头、热床的运动轴在回零、超程防护阶段，都需要可靠的位置触发信号来切断运动驱动输出，避免轴体硬碰撞导致的同步带跳齿、导轨变形甚至喷头撞坏热床的故障，这类光电式限位相比传统机械微动开关，没有机械触点的磨损问题，触发响应速度更快，重复定位精度更高，长期使用不会出现触点氧化、触发力度变化导致的位置漂移问题。

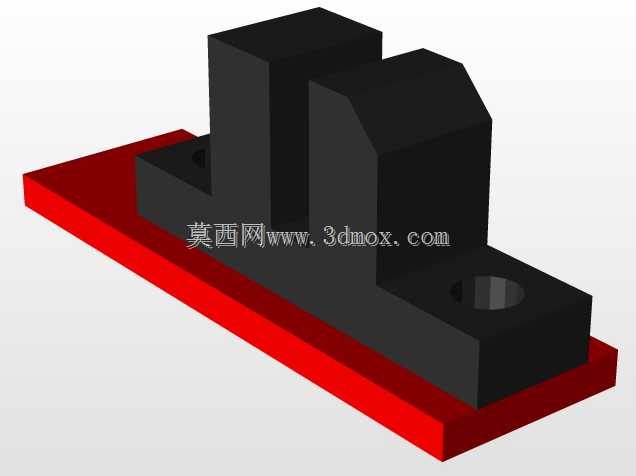

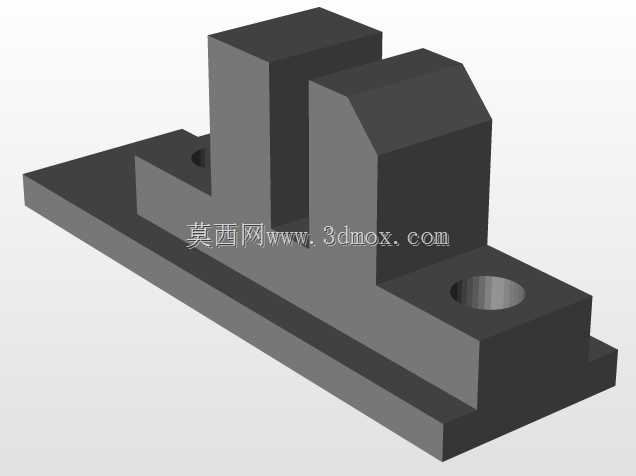

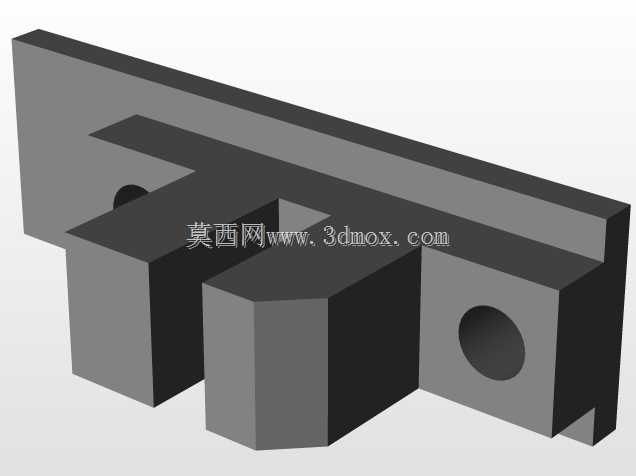

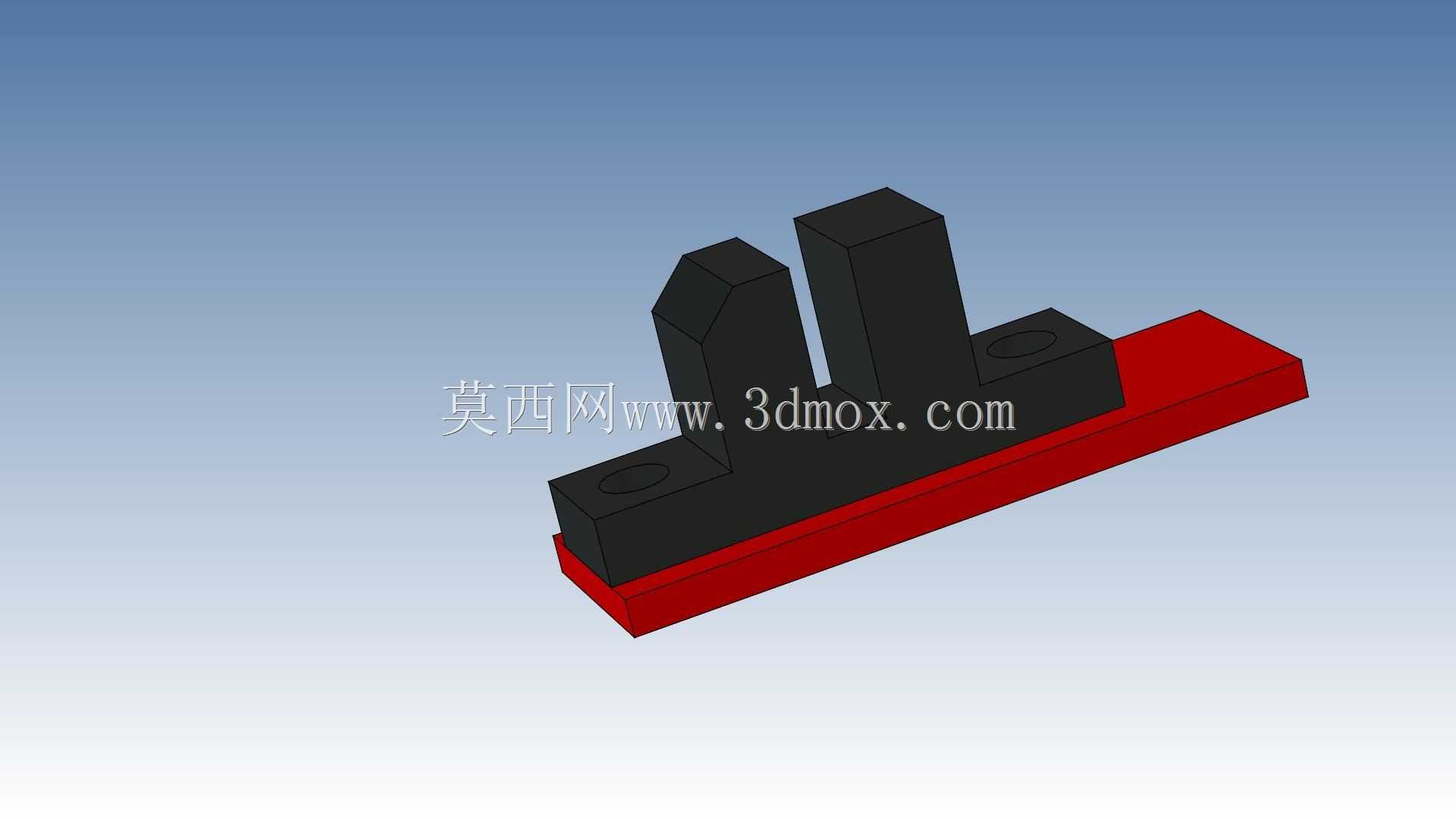

从结构设计逻辑来看，整个组件采用分体式组合结构，上部为对称布置的U型槽传感安装位，槽体宽度匹配常规槽型光电开关的发射、接收端间距，安装时只需将市售常规槽型光电模块嵌入槽位，两侧预留的卡扣位可以直接卡紧传感器本体，不需要额外打胶或者螺丝固定，拆装维护十分方便。下部为一体化的安装基座，基座上预留两个沉头安装孔，孔位间距匹配2020铝型材的标准槽距，安装时可以直接通过T型螺母将整个组件固定在型材框架的X、Y、Z轴行程端点位置，基座底部做了0.2mm的凸台设计，安装时凸台可以嵌入铝型材的槽道内，避免螺丝锁紧时组件发生偏转，保证传感器槽体与运动轴上的触发挡片处于垂直对正状态。

实际使用场景中，运动轴上固定的不透光挡片会随轴体移动，当挡片插入传感器的U型槽内时，会阻断发射端到接收端的红外光路，传感器随即输出电平信号给主控板，主控板接收到信号后立即停止对应轴的运动，完成回零或者超程保护动作。这款安装结构特意将传感器安装位做了15度的倾角优化，相比垂直安装的常规结构，挡片插入槽体时的切入角度更平缓，不会出现挡片边缘刮蹭传感器外壳的问题，同时槽体上下端做了倒角导向，即使安装时存在小范围的位置偏差，挡片也能顺利插入槽内触发信号，降低了现场安装调试的对位难度。

从安装边界尺寸来看，整个组件总长度控制在42mm，总高度28mm，基座宽度12mm，不会占用过多的框架内部空间，对于打印幅面在200*200*200mm到300*300*400mm区间的桌面级3D打印机都能适配，不管是原厂设备的配件替换，还是DIY组装机型的配件选型，都不需要对原有框架做额外的打孔或者切割改造。基座部分采用加厚的肋板设计，连接上部传感安装位和下部安装基座的位置做了三角加强筋，长期使用不会因为设备运行的振动导致安装位倾斜，保证触发位置的一致性。另外结构上预留了走线槽位，传感器的连接线可以顺着基座侧面的槽位排布到型材的走线槽内，避免走线杂乱干涉运动轴的移动，也能减少线材被运动部件剐蹭破损的风险。

在实际选型适配中，这款结构兼容市面上绝大多数引脚间距2.54mm的常规槽型光电模块，不需要针对特定型号的传感器做修改，用户更换不同品牌的传感器时都能直接装入，通用性较强。相比3D打印的简易安装支架，这款一体化结构的安装基准面平整度更高，安装后传感器的位置度偏差可以控制在0.1mm以内，能够保证各轴回零位置的重复精度稳定在0.05mm区间，对于提升打印首层的贴合均匀度、多色打印的换料位置精度都有实际帮助。日常维护时，只需要定期清理槽体内附着的打印粉尘、耗材碎屑，避免粉尘遮挡光路导致的触发异常即可，结构本身没有活动部件，故障率极低，适合长期连续运行的打印作业场景。
