方形金属冲孔通风格栅结构设计

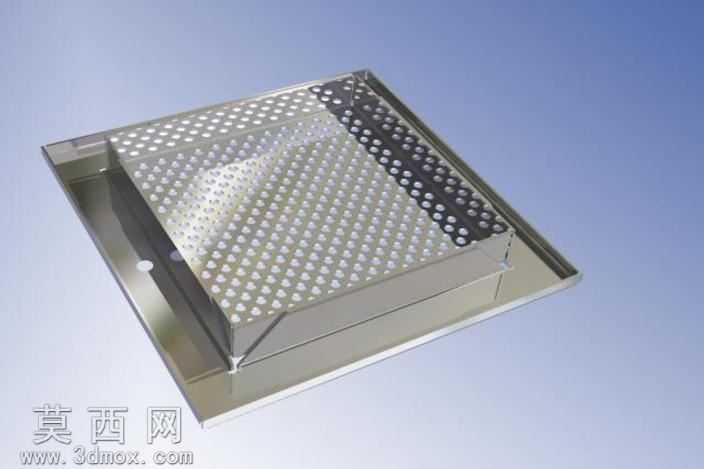

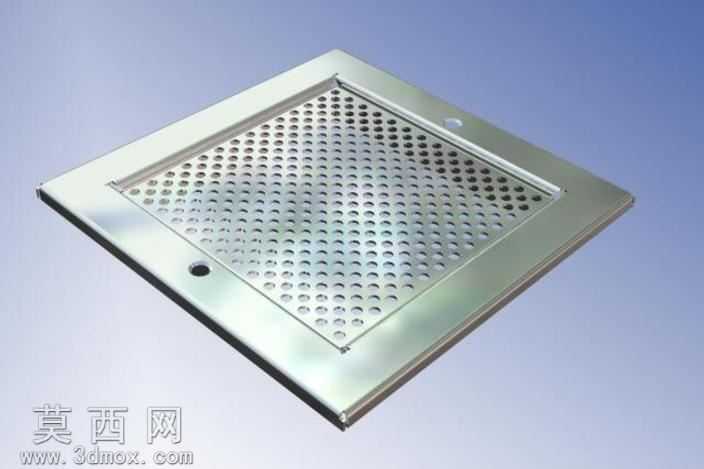

本作品为方形金属通风格栅的三维建模设计，整体采用钣金类结构设计思路，在三维建模过程中，首先通过草图绘制确定外框方形基准轮廓，精准定位安装孔位的坐标位置，外框采用折边工艺结构设计，既提升整体构件的结构刚度，避免薄金属板受力变形，也为安装固定提供贴合的安装基面。建模时对格栅冲孔区域进行阵列化设计，按照均匀排布的规则生成圆形冲孔，冲孔孔径、孔间距经过参数化调整，在保证通风通流面积满足通风散热需求的同时，兼顾金属面板的结构强度，避免冲孔过密导致板材易弯折变形的问题。材质渲染阶段采用镀锌金属材质参数，还原金属板材的哑光银白金属质感，对冲孔边缘、折边转角处做细微的倒角处理，还原真实钣金加工后的工艺细节，避免尖锐棱角带来的加工安全隐患，同时让渲染效果更贴近实际生产的成品状态。结构设计上，在方形外框的对角位置预留沉头安装孔，安装后可保证螺丝头部不突出构件表面，保证安装面的平整美观，格栅区域与外框采用一体化折弯成型结构，减少额外焊接拼接工序，降低生产加工的成本与组装复杂度。设计过程中充分考量该类通风构件的实际使用场景，既可以用于柜体通风散热、设备通风口防护，也可作为建筑通风口的装饰防护构件，冲孔的均匀排布既保证空气流通顺畅，也可阻挡大体积杂物进入通风通道内部，兼顾通风功能与防护功能。建模过程中对钣金折弯系数、冲孔冲裁工艺的可行性做了参数校验，确保三维模型可直接对接生产加工环节，折边高度、板材厚度的参数设置符合常规钣金加工的工艺标准，无需额外调整即可展开生成钣金加工图纸，渲染阶段通过光影调整突出金属板材的表面质感与冲孔的通透层次感，完整呈现该通风格栅的成品外观效果与结构细节。
