内六角球头柱塞紧定螺钉三维建模

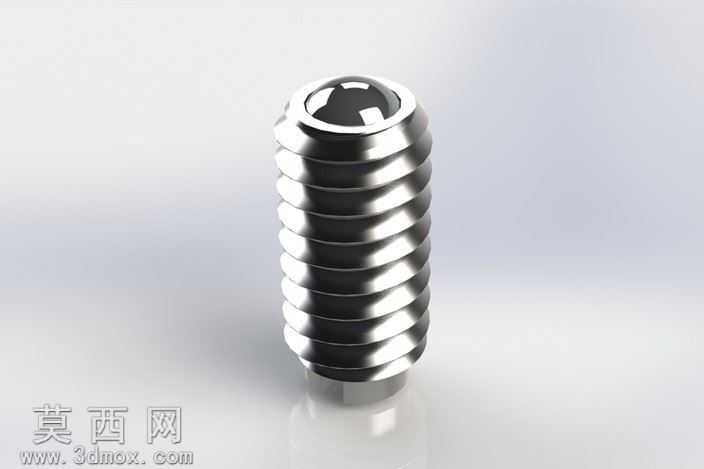

本作品为球头柱塞紧定螺钉的三维参数化建模成果，建模过程以通用三维机械设计软件为载体，严格遵循机械设计标准中内六角紧定螺钉与球头柱塞的尺寸规范开展全流程设计。建模初期先梳理产品核心结构逻辑：该零件为一体式组合结构，外部为连续的公制外螺纹段，顶端开设标准内六角驱动槽，内部集成弹簧顶推结构与活动钢球，钢球部分露出螺纹端面形成可弹性伸缩的定位端头，用于实现工装、模具、设备部件间的快速定位、顶紧与分度限位功能。建模阶段先绘制零件回转体基础轮廓草图，通过旋转特征生成螺钉基体与内部容纳腔，再通过螺旋线扫描切除特征生成连续规整的外螺纹牙型，保证螺纹牙距、牙型角完全符合通用螺纹标准，后续通过拉伸切除特征生成顶端标准内六角槽，确保槽深、对边尺寸匹配标准内六角扳手的装配公差。内部结构建模阶段，分别创建复位弹簧、限位卡圈与顶部活动钢球的独立特征，弹簧通过螺旋扫描生成并匹配合理线径与节距，钢球采用标准球体特征，通过装配约束将内部零件与基体组合，还原钢球受压缩回、卸压弹出的真实运动逻辑。材质与渲染环节，为螺钉基体赋予高抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原不锈钢零件经精密机加工后的亮面金属质感，表面呈现清晰的环境反射与螺纹段的层次光影；为内部弹簧赋予弹簧钢哑光金属材质，钢球赋予高硬度轴承钢的高亮镜面材质，通过不同材质的质感差异区分零件各功能区域。渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射，突出外螺纹的螺旋层次感与钢球的球面高光，辅助光源补光消除暗部死黑，背景采用浅灰渐变纯色背景，避免多余元素干扰零件主体展示，最终渲染效果清晰呈现零件的整体外观、螺纹细节、内六角槽结构与顶部球头特征，完整还原该款球头柱塞紧定螺钉的工业设计细节与结构特点，可直接用于机械装配仿真、产品选型展示、工装设计方案演示等场景。
