内燃机传动连杆结构三维设计

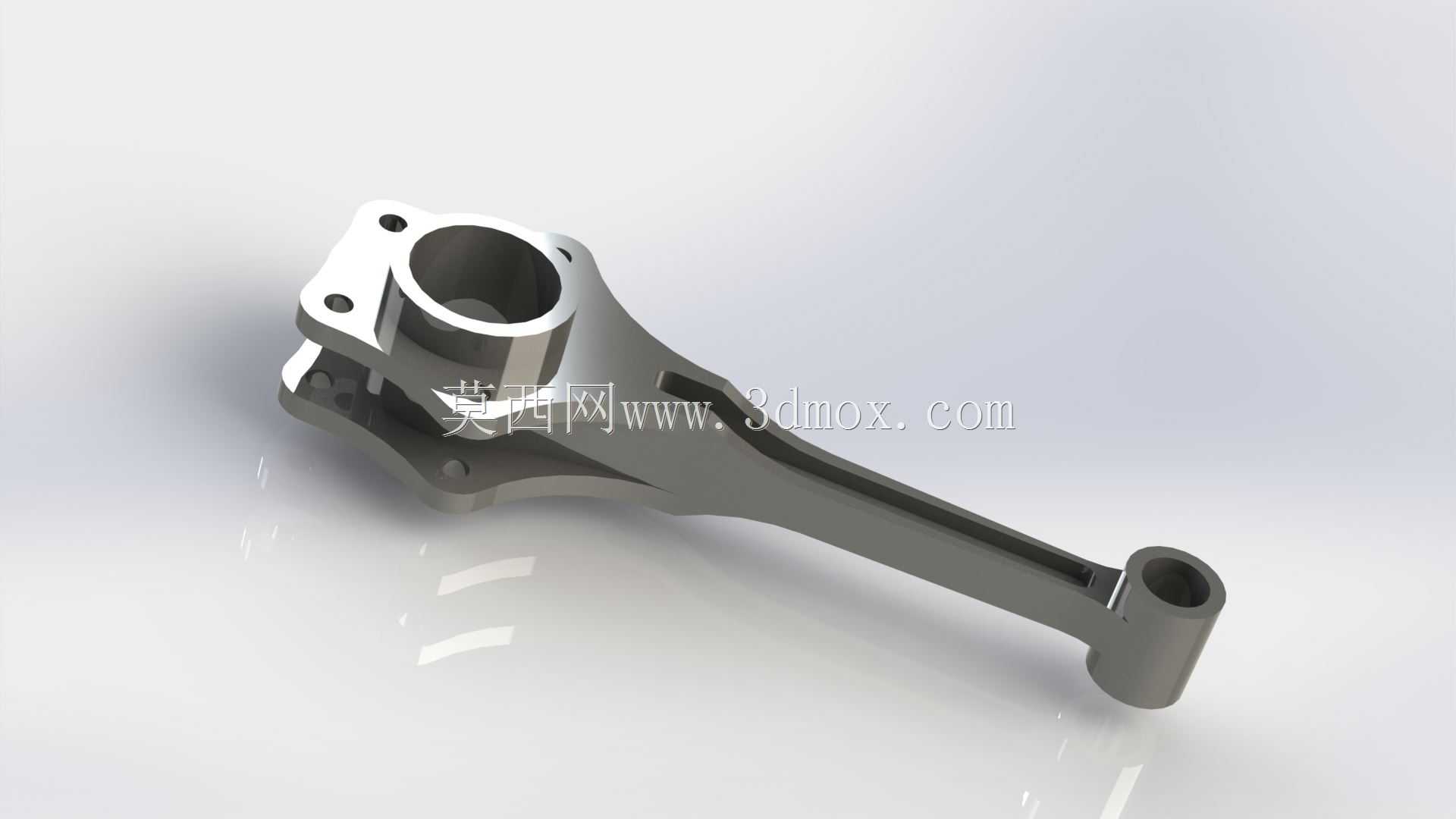

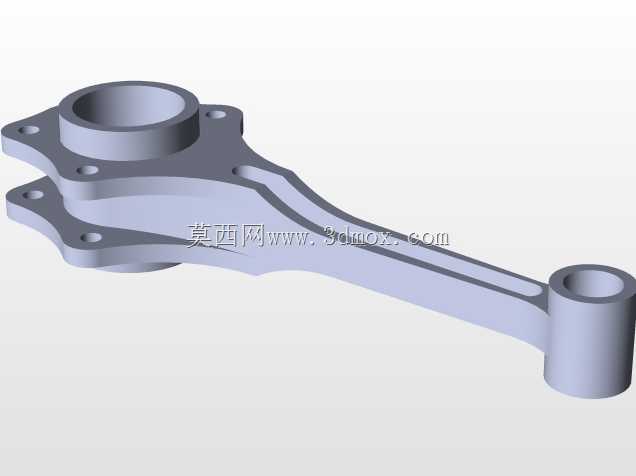

在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命。从实际工况出发，这类连杆的大头端需要与曲轴的连杆轴颈完成配合，设计时预留了轴瓦安装的定位结构，端面的螺栓孔用于实现连杆盖与杆身的刚性锁紧，保证运转过程中轴瓦不会出现周向转动或轴向窜动；小头端则通过活塞销与活塞组件相连，内部同样预留了衬套安装位，用于降低活塞销传递来的冲击载荷对杆身的磨损。

设计过程中首先要敲定的是大小头的中心距，这个参数直接关联活塞的行程范围，一旦中心距出现偏差，会直接导致活塞在上止点位置碰撞气缸盖，或是在下止点位置超出气缸套的有效行程范围，因此建模阶段需要反复校核中心距与曲柄半径的匹配关系，保证活塞运行的上下止点位置完全符合气缸设计的压缩比要求。杆身部分采用了工字形截面结构，这种截面形式可以在尽可能降低自身重量的前提下，保证足够的抗弯与抗扭刚度，毕竟连杆在运转过程中要承受活塞传递来的气体爆发压力，还要承受自身往复运动产生的惯性力，工字形截面的材料分布更贴近受力的主应力方向，能有效避免应力集中导致的杆身断裂风险。

从安装边界来看，大头端的拆分面采用了斜切口设计，这种设计是为了满足装配需求——因为多数内燃机的曲轴轴颈直径大于连杆大头能通过的气缸套内径，斜切口可以缩小大头的横向拆装尺寸，让连杆组件能够顺利从气缸上方完成装入与取出，拆分面处设计有定位榫结构，用于保证连杆盖与杆身装配时的位置精度，避免螺栓锁紧后出现错位，导致轴瓦安装孔失圆。大小头的过渡位置做了大圆弧过渡处理，避免截面突变带来的应力集中，尤其是在高频交变载荷的作用下，直角过渡位置很容易萌生疲劳裂纹，圆弧过渡的曲率半径需要经过受力仿真反复调整，保证应力分布均匀。

实际应用场景中，这类连杆不仅用于车用内燃机，在小型通用汽油机、空气压缩机、往复式泵类设备中也有广泛应用，不同场景下的连杆受力特性存在差异：内燃机用连杆需要承受更高的爆发压力冲击，因此杆身的刚度设计余量更大；压缩机用连杆的往复运动频率相对稳定，载荷波动更小，杆身截面可以适当优化减重。建模过程中需要重点关注各安装孔的形位公差要求，大小头孔的平行度直接影响运转过程中的偏磨情况，如果两孔轴线不平行，会导致活塞在气缸内出现偏磨，曲轴轴颈的受力也会出现偏载，加速轴瓦与轴颈的磨损。此外，连杆的重量分组也是设计中需要考虑的点，同一台动力设备上使用的多根连杆，重量差需要控制在极小的范围内，避免运转过程中出现过大的不平衡惯性力，导致整机振动超标。

杆身表面的减重槽设计并非随意设置，其位置与深度需要结合受力仿真结果调整，在去除冗余材料的同时不能削弱杆身的核心受力截面，同时还要兼顾锻造或铸造的工艺可行性，避免出现壁厚过薄导致的成型缺陷。大头端的螺栓孔位置需要精确计算，保证螺栓锁紧后的压紧力均匀分布在轴瓦端面上，避免轴瓦出现局部压紧力不足导致的转动，或是局部压力过大导致的轴瓦变形。小头端的润滑油道设计也需要在建模时预留，压力润滑油会通过曲轴油道输送到大头轴瓦位置，再通过杆身内部的油道输送到小头衬套位置，对活塞销与衬套的配合面进行润滑，因此油道的走向需要避免与杆身的主受力筋位置冲突，同时保证油道的通流面积足够，不会出现润滑油供油不足导致的干摩擦。
