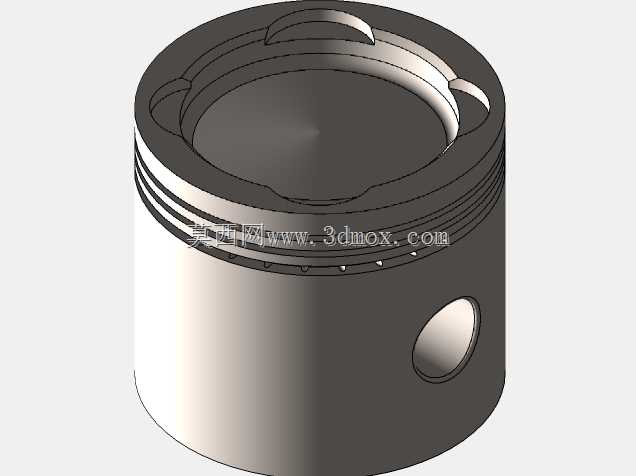

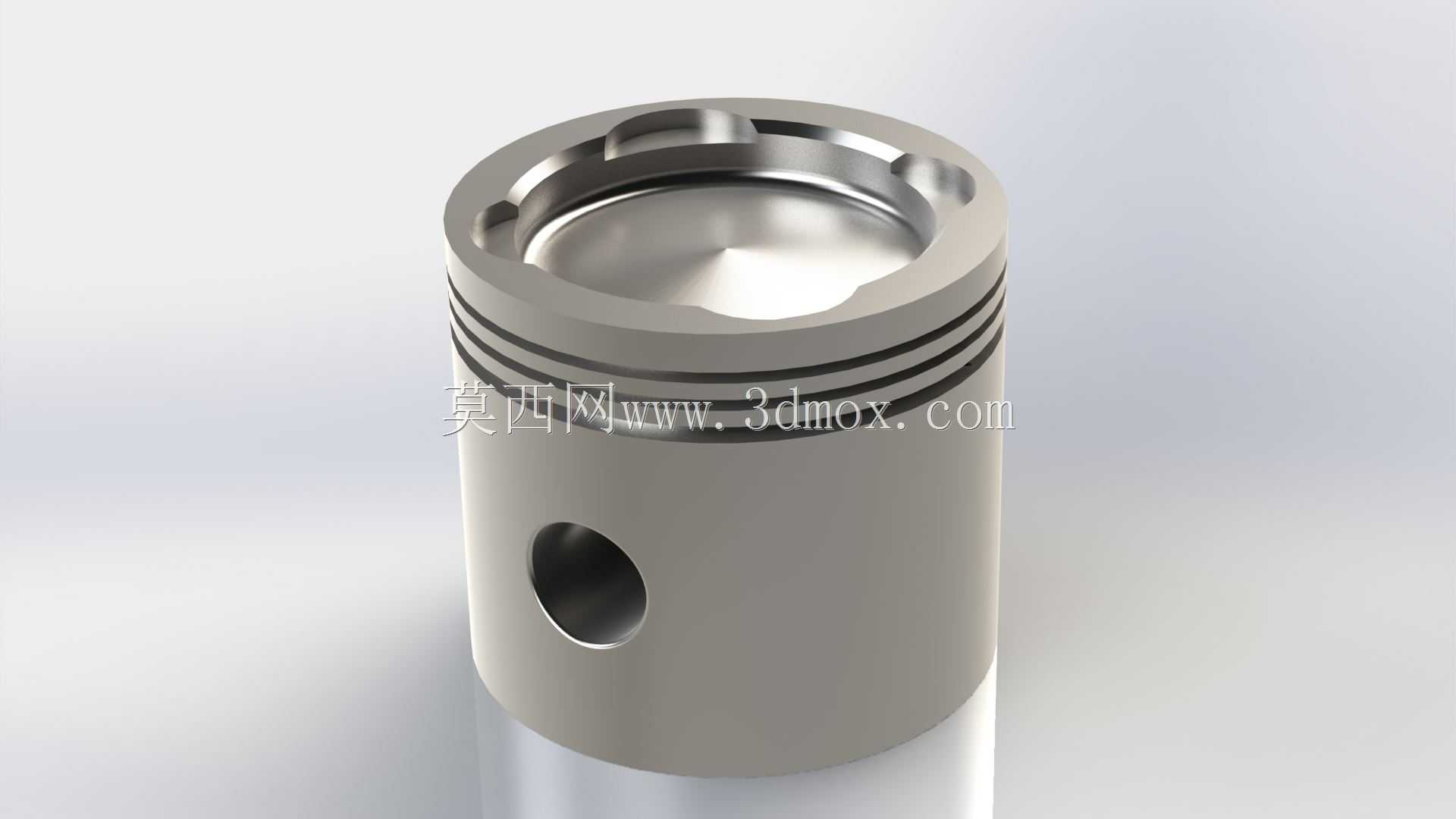

内燃机活塞结构三维设计方案

在往复式内燃机的核心做功单元里，活塞是直接承接燃烧爆发力、完成能量转换的关键部件，其设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命，广泛适配于车用汽油机、柴油机、小型通用动力机组以及固定式工业动力装置的气缸配套场景。从实际工况来看，活塞需要在高温高压的燃烧环境下做高频往复直线运动，顶部直接接触千度级的燃烧气体，侧部承受缸壁的侧向推力，同时还要通过销座将爆发压力传递给连杆，最终带动曲轴完成旋转运动输出扭矩。

设计过程中首先要匹配对应缸径的安装边界，活塞裙部的外圆轮廓需要做微变椭圆型线处理，避免热态膨胀后出现拉缸或卡滞问题，常温下的裙部与缸壁间隙需要根据不同材质的热膨胀系数精准设定，既要保证冷启动时不会出现敲缸异响，也要确保全负荷热机状态下的滑动配合间隙处于合理区间。顶部的燃烧室凹坑造型需要匹配对应机型的喷油角度、气流组织形式，直喷机型的凹坑曲率、缩口角度直接影响油气混合效率，设计时需要避让气门开启的运动轨迹，预留足够的气门下沉安全间隙，防止活塞运行到上止点时与进排气门发生运动干涉。

活塞头部的环槽结构是密封功能的核心载体，通常设置三道环槽，上方两道为气环槽，用于密封燃烧室内的高压燃气，防止气体下窜到曲轴箱，最下方一道为油环槽，槽底设计有均匀分布的回油孔，能够将缸壁上多余的润滑油刮下回油底壳，避免机油窜入燃烧室参与燃烧造成积碳。环槽的宽度、深度尺寸需要与配套活塞环的规格完全匹配，环槽侧面的平面度、粗糙度直接影响活塞环的密封效果与浮动灵活性，设计时需要考虑高温下环槽的热变形量，预留合理的侧隙与背隙，防止活塞环卡滞失效。

活塞销孔的设计需要兼顾传力可靠性与轻量化要求，销孔通常设计为带微锥的阶梯孔或者异型孔，分散活塞销传递的集中应力，避免销座位置在高频交变载荷下出现疲劳裂纹。销孔的中心位置需要根据活塞的偏心设计要求做适当偏移，减少活塞换向时对缸壁的敲击噪音，销孔内部的衬套配合过盈量需要严格控制，既要保证衬套不发生相对转动，也要避免过盈量过大造成销孔变形影响活塞销的转动灵活性。

从结构强度层面考量，活塞的壁厚分布需要做梯度设计，顶部承受热负荷与机械负荷最大，壁厚适当增加，裙部主要起导向作用，在保证刚度的前提下尽量减薄壁厚，配合内部的加强筋结构连接销座与头部，在控制整体重量的同时提升整体结构刚度，减少往复运动的惯性力，降低曲轴连杆机构的负载。活塞的重量分组需要严格控制，同一台发动机配套的活塞重量差需要控制在极小范围内，避免运转时出现不平衡振动。

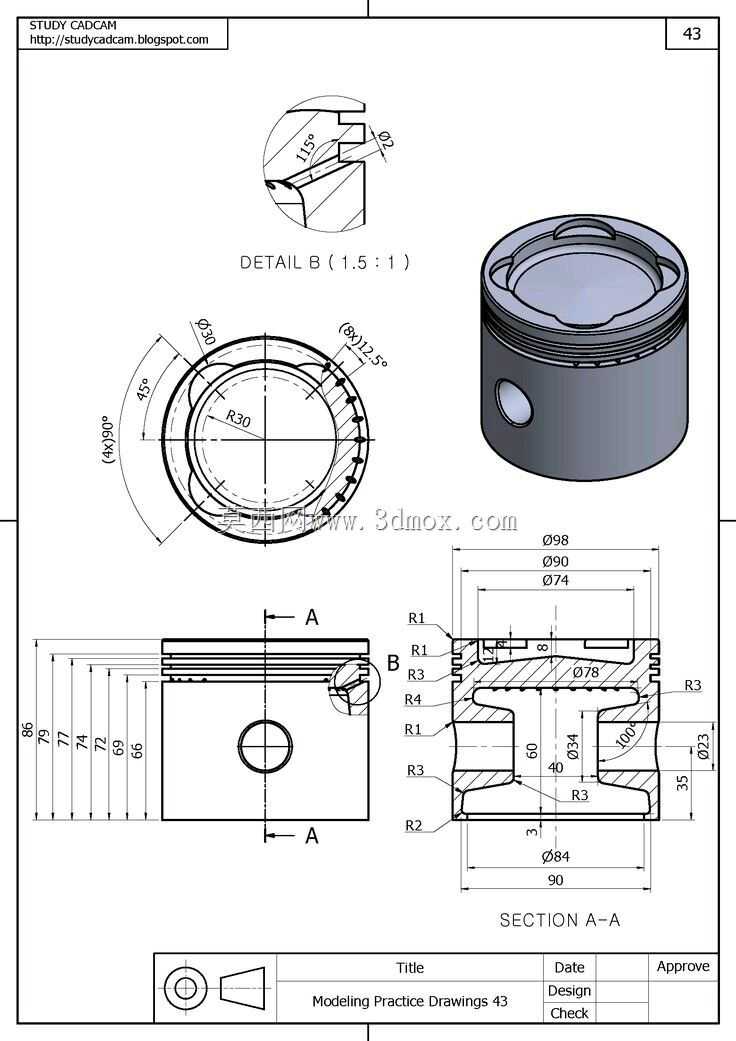

实际建模过程中需要重点关注各特征之间的过渡圆角，尤其是环槽根部、销座与裙部连接位置的圆角，避免应力集中造成的结构失效，所有配合面的尺寸公差、形位公差需要在建模时同步标注，确保后续加工、装配环节的精度匹配。对于热负荷较高的机型，还需要在活塞头部设计冷却油腔，通过机油喷射带走头部的热量，降低活塞整体的工作温度，避免材料高温强度下降。整个活塞的外形轮廓需要完全匹配气缸的运动边界，确保全行程范围内不与缸套、连杆、气门等周边部件发生干涉，满足整机的装配与运行要求。
