多规格开口销组1.2至16mm规格系列

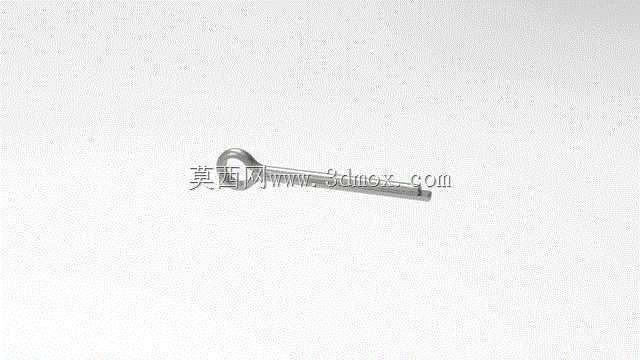

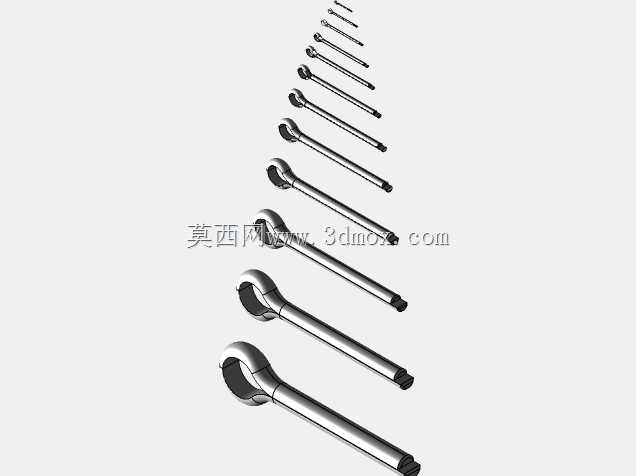

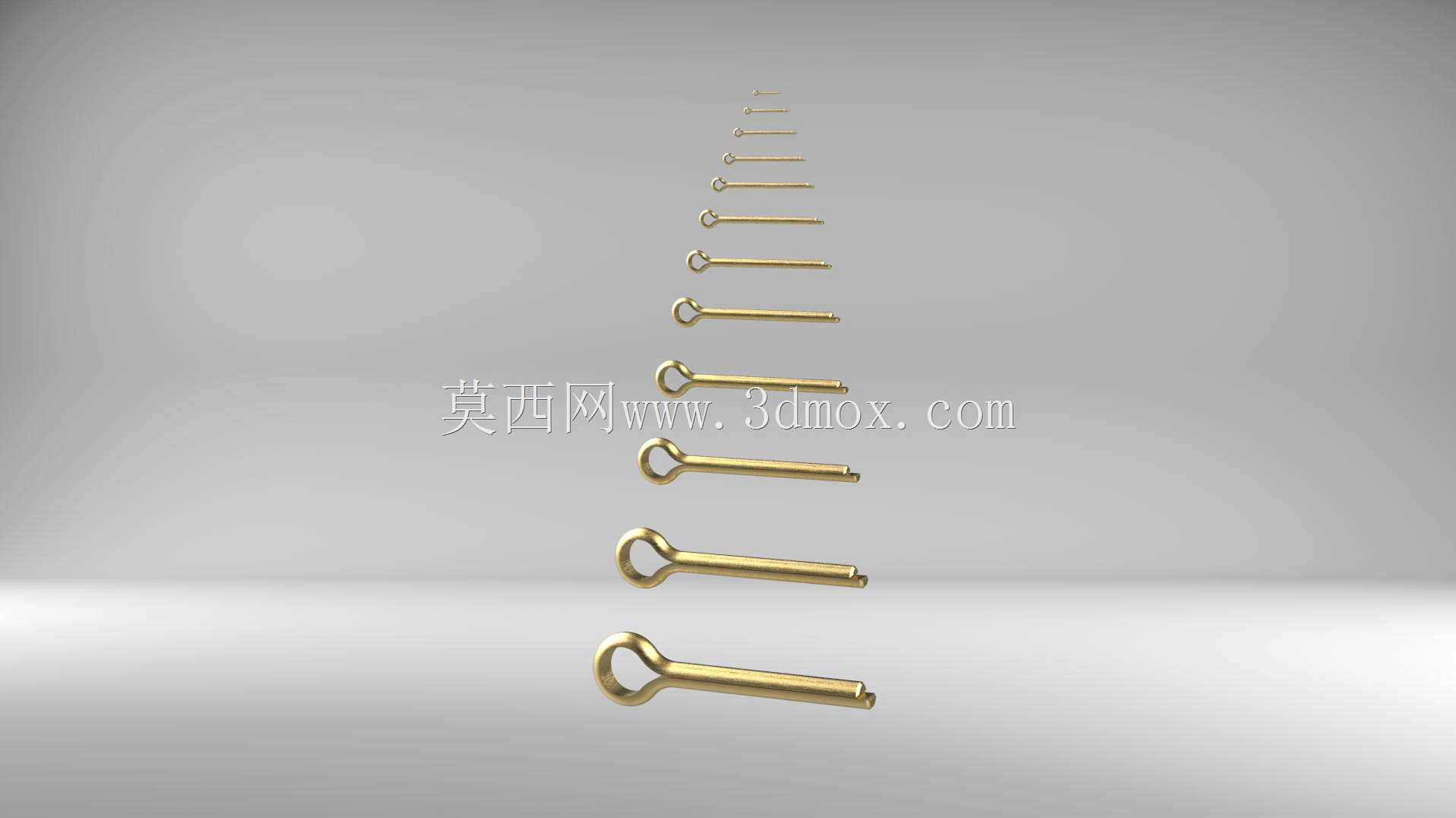

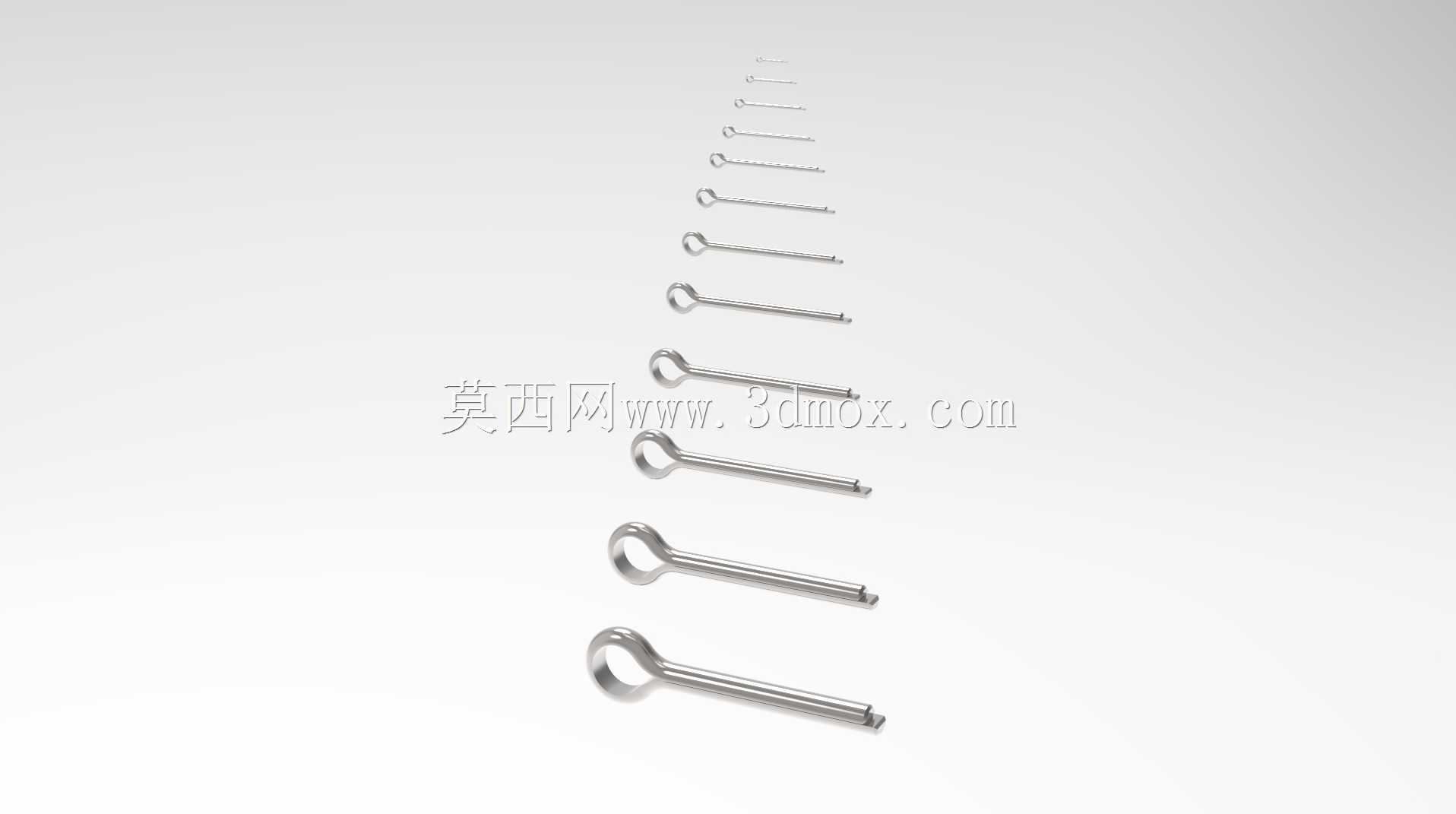

在各类机械装配场景中，销类连接件始终承担着定位、锁止、防脱的核心作用，这组覆盖1.2mm到16mm直径区间的开口销组，正是针对不同载荷等级、不同轴径配套需求设计的成系列标准连接件。日常设备运维、整机装配、工装夹具调试的现场，经常会遇到不同规格的销轴、螺栓需要配套防松锁止件的情况，零散采购单规格销件不仅容易出现规格错配，也会增加现场物料管理的成本，成系列的销组可以覆盖从小型精密仪器到重型工程机械的多数销接需求。从设计逻辑来看，这组开口销全部采用标准的环形闭合头部加开叉直杆的经典结构，头部的圆环结构一方面可以在安装时为钳子提供稳定的夹持受力点，避免安装过程中销件打滑飞出，另一方面也能在销件穿入对应销孔后，抵靠在孔位端面，限制销件的穿入深度，保证开叉端露出足够长度用于掰开锁止。不同直径的销件对应不同的适配场景：1.2mm到3mm的小直径规格，多用于小型气动元件、精密传动机构、电子设备结构件的销轴锁止，这类场景下销件承受的径向载荷较小，主要作用是防止销轴在振动环境下轴向窜动，小直径销件的弯折韧性更好，安装时掰开尾部开叉不会出现脆断问题；4mm到8mm的中等直径规格，适配常规的工业设备传动轴、连杆铰接点、农机具连接销轴，这类场景下销件需要承受一定的剪切力，同时要抵抗设备运行过程中的持续振动，避免销件松脱导致连接失效；10mm到16mm的大直径规格，主要用于重型工程机械、矿山设备、起重机械的大直径销轴锁止，这类场景下销件本身的结构强度要求更高，杆部的直线度公差控制更严格，穿入销孔时不会出现卡滞，安装后尾部开叉掰开后可以形成可靠的机械锁止，即使在大冲击载荷下也不会出现销件脱出的问题。从安装边界来看，不同直径的销件对应配套的销孔需要保留0.1mm到0.3mm的装配间隙，间隙过小会导致穿装困难，尤其是在现场运维没有专用工装的情况下，过紧的配合会大幅增加安装耗时，间隙过大则会导致销件在孔内存在旷量，长期受交变载荷作用容易出现剪切断裂。销件的头部圆环内径与对应杆部直径保持固定比例，保证夹持时的受力强度，不会在大力夹持时出现头部变形。杆部的开叉槽采用对称铣切工艺，槽口深度控制在杆部长度的三分之一左右，既保证尾部掰开时有足够的变形量，又不会因为槽口过深导致销件整体强度下降。在实际使用中，这类开口销的应用场景覆盖了设备装配的全流程：新设备整机组装时，可以根据不同铰接点的销轴直径快速选取对应规格的销件完成锁止，不需要反复核对物料清单查找单规格零件；设备日常维保更换销轴时，成组的规格覆盖可以避免因为缺少对应规格销件导致的维保停滞，尤其是在野外作业的工程现场，物料补给不便的情况下，成套的销组可以大幅提升维保效率；工装夹具制作过程中，经常需要根据临时的铰接需求调整销轴直径，成系列的销件可以随时匹配不同的铰接点位，不需要单独采购对应规格的紧固件。从结构设计的细节来看，所有规格的销件头部都做了圆弧过渡处理，没有尖锐的棱角，避免安装过程中划伤操作人员的手部，杆部的尾端做了小角度倒角，穿入销孔时可以自动导正，不需要反复调整对位。不同直径的销件长度也随直径成比例增加，保证穿入对应销轴的径向销孔后，两端都有足够的露出长度：头部端靠圆环端面贴紧销轴表面，尾部端露出足够长度用于掰开两个叉脚，叉脚掰开后分别贴靠在销轴的两个侧面，形成可靠的轴向限位，即使连接部位存在持续的振动和冲击，销件也不会从销孔中滑出。在长期的工程实践中，开口销作为最经典的机械锁止件，相比其他锁止结构有着不可替代的优势：它的结构简单，安装和拆卸都只需要一把尖嘴钳即可完成，不需要专用工具；锁止可靠，只要正确安装掰开尾部叉脚，就不会出现松脱问题；成本低廉，作为标准件可以大规模配套使用，不会大幅增加设备的整体物料成本。这组成系列的开口销组，正是把不同常用规格的销件整合到一起，解决了现场使用中规格零散、管理不便、应急使用找不到对应规格的痛点，不管是设计人员做三维装配时的标准件调用，还是现场运维的物料储备，都能覆盖绝大多数的常规使用需求。在三维建模过程中，这组模型严格按照标准件的实际尺寸比例构建，每个规格的杆部直径、头部圆环尺寸、开叉槽深度、整体长度都符合实际零件的尺寸公差，在做装配模拟时可以直接调用对应规格的模型，不需要反复调整尺寸参数，装配时可以直观模拟销件穿入销孔的全过程，检查销孔位置是否存在干涉、销件长度是否匹配安装空间，提前发现设计中存在的尺寸错配问题，避免实际加工装配时出现销件过长干涉其他部件、或者销件过短无法有效锁止的问题。
