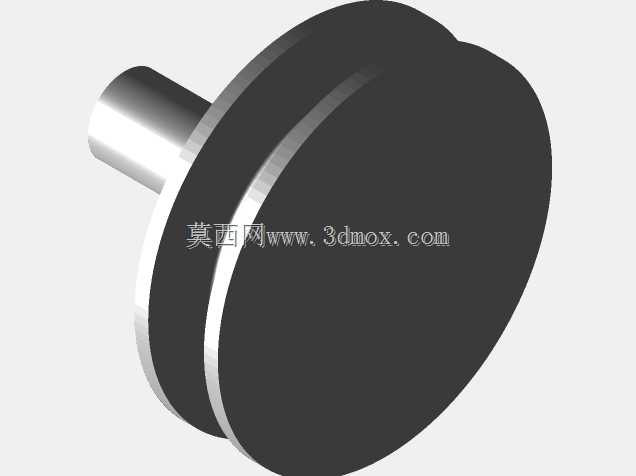

HepcoV型轮轨配套车轮结构设计

在自动化生产线的直线往复输送工位、桁架机械手的行走轴单元、仓储分拣设备的移载机构中，V型轮轨系统的应用占比逐年提升，这类轮轨配合结构相比传统滚珠直线导轨，对安装基面的公差容忍度更高，在多粉尘、少量切屑的生产车间环境里，V型槽的自清洁特性能避免杂物卡滞滚动体，大幅降低日常维护频次，而配套的V型车轮作为轮轨系统里直接承载、传递行走动力的核心零件，其结构设计合理性直接决定整套行走机构的运行平稳性与使用寿命。这款配套HepcoNM44-716规格导轨的V型车轮，在结构设计上优先匹配对应V型导轨的槽型角度，轮体的V型工作面做了等角度修型，保证轮轨接触时为线接触而非点接触，在承受额定径向载荷时，接触应力能均匀分布在整个配合锥面上，避免局部应力集中导致的轮面过早磨损。轮体中心设置了标准轴承安装位，可直接适配常规深沟球轴承或双列角接触轴承，根据不同的载荷工况选择对应轴承型号即可，无需额外加工轴承座转接结构，能有效缩减行走轮组的整体装配尺寸。从安装边界来看，这款车轮的轮缘厚度、V型面的突出高度都做了适配性设计，安装后V型工作面与导轨斜面的啮合深度控制在合理区间，既不会因为啮合过浅导致运行中脱轨，也不会因为啮合过深增大轮轨间的滑动摩擦阻力，轮体两侧预留的挡边高度经过校核，在设备启停产生瞬时冲击、或者导轨安装存在少量平行度误差时，挡边能起到辅助限位作用，避免轮体从导轨侧面滑脱。在实际设备选型应用中，这类V型车轮常搭配同规格V型导轨组成轻载到中载的直线行走单元，可用于电子组装线的工装板移载、小型龙门检测设备的X轴行走、食品包装线的物料输送工位，相比普通平轮配合平导轨的结构，V型轮轨的导向精度更高，运行时的侧向窜动量能控制在很小的范围内，对于需要重复定位的工位，搭配伺服电机与齿轮齿条或者同步带传动，就能实现稳定的往复定位动作。设计这类车轮结构时，需要重点关注轮体V型面的表面硬度与粗糙度，工作面硬度需匹配导轨面的硬度值，避免软硬差过大导致其中一方过快磨损，粗糙度则要控制在合理范围，既不能过于粗糙增大运行摩擦噪音，也不能过于光滑导致润滑脂无法附着在接触面上。轮体的材质选择可根据应用场景调整，常规工况下采用优质轴承钢淬火处理即可，在有腐蚀风险的食品、医药行业工况，可更换为不锈钢材质做相应表面硬化处理，在需要轻量化的高速行走工位，也可采用高强度铝合金做硬质阳极氧化处理，在保证接触面耐磨性能的前提下降低轮体自身重量，减小行走驱动的负载。从装配关系来看，这款车轮的中心安装孔与轴承采用过渡配合，装配时通过压装方式将轴承固定在轮体内部，轴承内圈与安装轴采用间隙配合或者过渡配合，根据是否需要调整轮轨预紧力来选择配合公差，整套轮组安装到设备支架上时，可通过偏心安装轴来调整V型轮与导轨的啮合间隙，调整到合适预紧力后锁紧固定螺母，就能保证轮轨间无间隙配合，提升整套行走机构的刚性。在实际运行过程中，这类V型车轮的滚动接触面会沿着导轨V型面持续滚动，轮体自身的回转精度由内置轴承决定，设计时预留的轴承位同轴度公差需要严格控制，避免轮体转动时出现径向跳动，导致运行过程中产生振动与噪音。针对高速运行的工况，还可在轮体侧面加装防尘密封盖，避免车间内的粉尘、切削液进入轴承内部，延长轴承的使用寿命，减少设备停机维护的时间。
