工业设备用旋转复位式紧急停车操作按钮

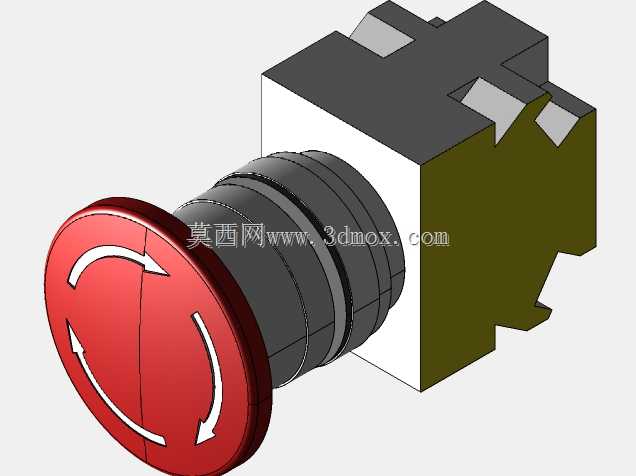

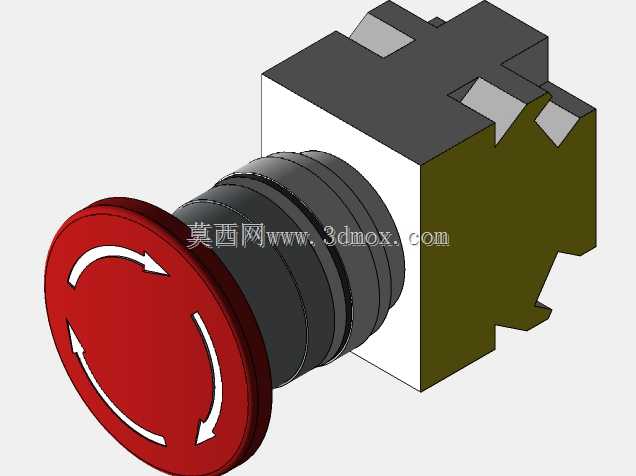

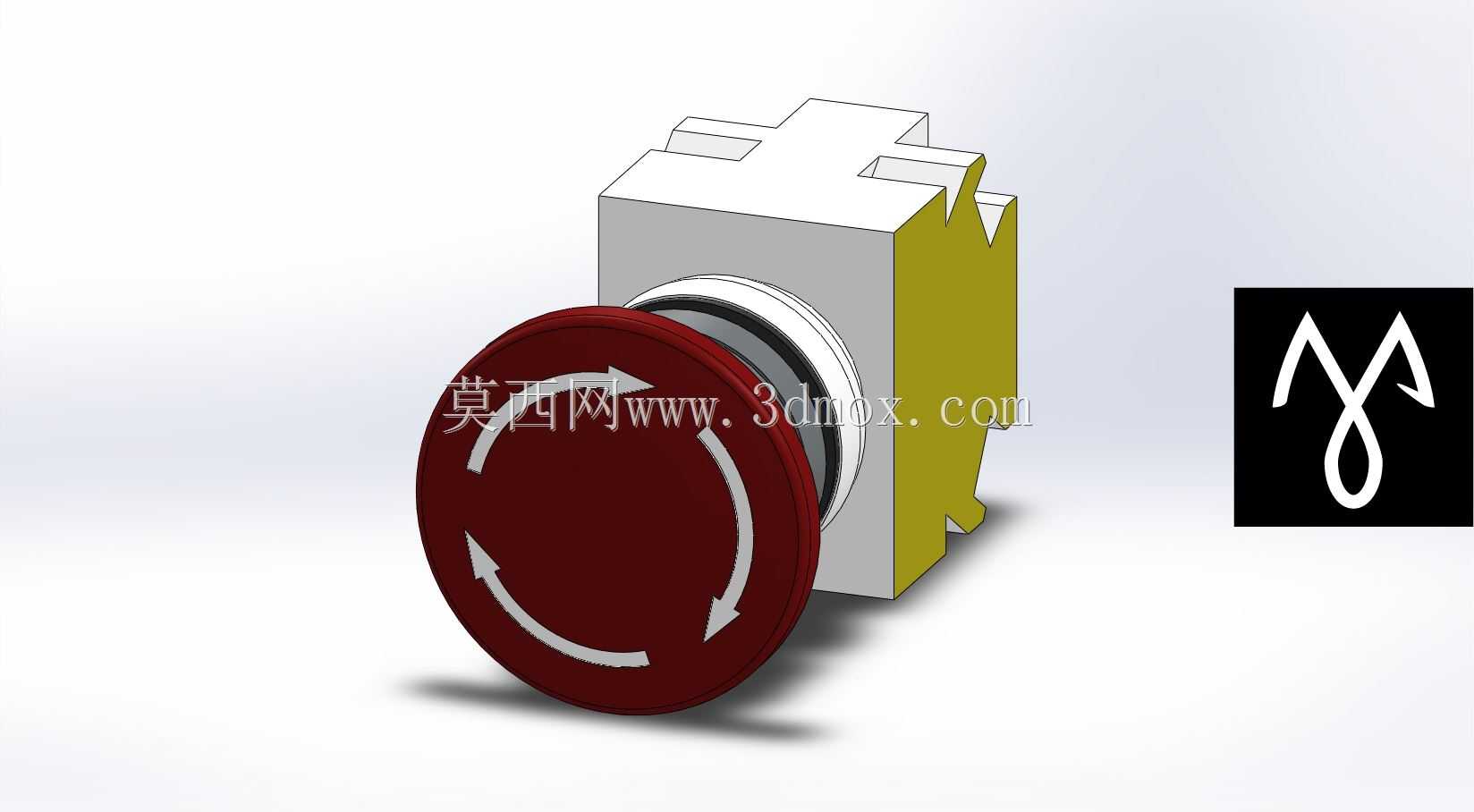

　　在各类工业生产设备的操作回路设计中，紧急停车控件是串联在安全控制链路里的核心执行元件，区别于常规启停按钮的常开触发逻辑，这类控件采用常闭触点串联接入安全回路的设计，一旦触发就会直接切断设备动力回路的供电通路，避免设备失控状态下的次生安全事故。这款旋转复位式急停按钮的设计，首先考虑了工业现场的误触防护需求，操作头采用大直径红色圆盘设计，盘面模压循环箭头标识，既符合工业安全色的视觉识别要求，也能让操作人员在设备出现异常的紧急状态下，无需精准定位就能快速拍压触发，哪怕佩戴劳保手套操作也不会出现滑脱、按压力度不足的问题。

　　从安装适配维度来看，这款按钮采用标准工业安装卡扣结构，背部的卡接基座适配行业通用的面板开孔尺寸，安装时无需额外定制安装孔位，直接卡入设备操作面板的预留开孔即可完成固定，基座侧面的定位卡槽能避免按钮在长期使用中出现跟转、松动的问题，适配厚度在1到6毫米之间的各类金属、工程塑料操作面板，安装后操作头突出面板的高度经过优化，既不会因为突出过多被过往物料、人员意外剐蹭触发误停，也不会因为凹陷过深导致紧急状态下操作不便。

　　触点结构设计上，这款按钮内置两组独立的常闭触点，可分别接入设备的主动力回路与安全PLC的信号采集回路，触发时两路信号同步断开，避免单组触点粘连导致安全功能失效；复位逻辑采用旋转解锁结构，拍压触发后按钮会保持在锁定位置，持续维持回路断开状态，只有顺时针旋转操作头到指定角度才能解锁复位，防止操作人员误碰复位导致设备意外重启，这一设计完全符合工业设备安全设计规范里的急停装置自锁要求。

　　在实际应用场景中，这类急停按钮广泛覆盖输送生产线、机床操作站、自动化设备控制柜、起重设备操作盒等各类需要配置紧急停止功能的工业场景，设计建模时还原了按钮的全部装配细节：操作头与基座之间的密封胶圈结构、卡扣的弹性形变空间、触点模块的插拔式连接结构都做了1:1的还原，结构设计人员在做设备操作面板布局时，可以直接调用这个模型完成开孔定位、操作空间校验，无需反复核对安装尺寸，能有效减少设计阶段的尺寸校验工作量；做装配模拟时，也能直观验证按钮与面板内部走线槽、其他电气元件的安装间隙，避免后期装配时出现干涉问题。

　　按钮的操作手感设计也经过实际工况验证，拍压触发的行程设置为4毫米左右，触发压力控制在50牛上下，既不会因为压力过小导致轻微震动就误触发，也不会因为压力过大导致紧急状态下按动困难；旋转复位的扭矩设置合理，解锁时不需要过大的旋转力就能完成复位，同时也能避免设备运行中的震动导致按钮自行复位。模型完整还原了产品的外观分色与结构细节，红色操作头的哑光质感、基座的工程塑料纹理、金属卡扣的结构特征都做了对应呈现，在做设备三维方案展示、操作面板可视化渲染时，能直接调用提升方案的真实感，不需要额外做外观细节的二次建模。
