小型减速电机配套安装法兰结构设计

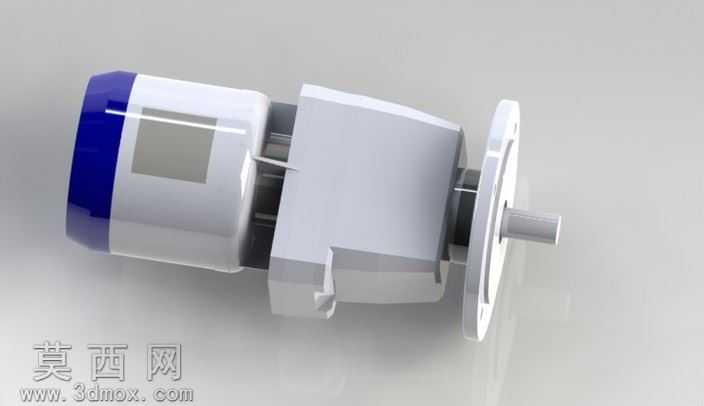

本作品为适配小型减速电机的专用安装法兰三维模型，建模过程以SolidWorks为核心工具，严格遵循机械安装配合的公差规范完成全参数化设计。建模阶段首先梳理减速电机输出端的安装基准，以电机前端止口尺寸为核心定位参考，先绘制法兰盘的基准草图，精准定义螺栓孔分布圆直径、止口配合公差、中心轴孔过孔尺寸，通过拉伸凸台命令生成法兰基体，再对安装端面做倒角处理去除锐边，对螺栓孔做沉头结构设计匹配内六角安装螺栓的装配需求，同时在法兰与电机贴合的端面预留密封槽位，满足装配后的防尘密封需求。材质渲染阶段，法兰主体采用哑光银灰色金属材质模拟铝合金阳极氧化的表面质感，还原工业五金零件的真实视觉效果，减速电机主体部分分别赋予电机端盖的磨砂塑料质感、输出轴的亮面金属质感、尾部端盖的深蓝色工程塑料质感，通过环境光遮蔽、漫反射参数的调整，让模型各部件的材质区分清晰，装配关系一目了然。结构设计上，该法兰采用圆盘式安装结构，周向均匀分布的安装螺栓孔可实现与设备安装面的多点均匀固定，中心的定位止口与减速电机前端的定位凸台采用过渡配合，保证电机输出轴与被传动部件的同轴度，避免运转过程中出现偏磨、振动的问题；法兰与电机连接的侧部设置定位卡扣结构，可快速实现与电机壳体的预定位，降低装配过程中的对位难度，提升装配效率。设计思路围绕小型减速电机的安装场景展开，充分考虑小功率减速电机在轻工设备、小型自动化传动工位的安装需求，在保证连接强度的前提下尽可能压缩法兰的轴向厚度，减少整体安装占用空间，同时对法兰的受力薄弱位置做圆角过渡处理，避免应力集中导致的法兰断裂问题，所有安装孔位的尺寸均符合通用小型传动部件的安装规范，可直接用于工程出图、装配模拟以及3D打印样件验证，能够帮助设计人员快速完成减速电机的安装结构选型与装配干涉检查，缩短小型传动机构的开发周期。
