深沟球滚动轴承高精度三维建模作品

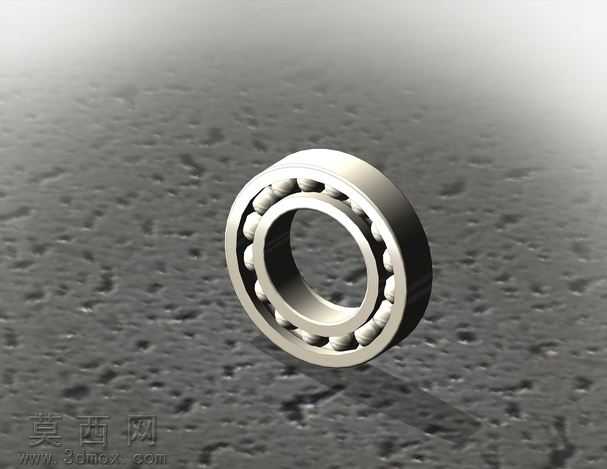

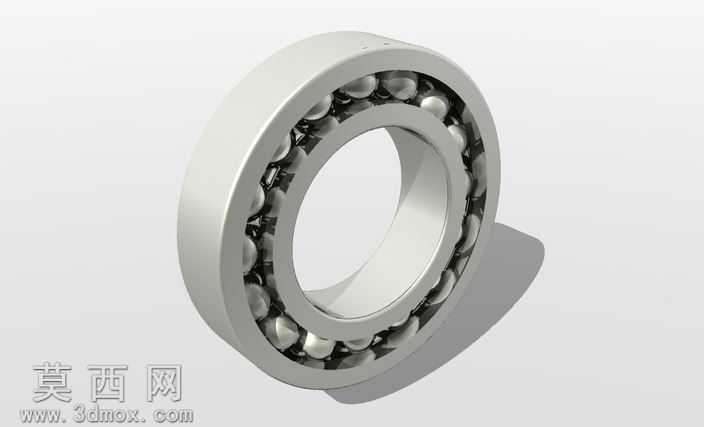

本作品为标准深沟球滚动轴承的全参数化三维建模成果，建模过程严格遵循滚动轴承的通用设计规范，完整还原了深沟球轴承的全部核心结构。建模阶段首先以轴承的公称尺寸为基准，先绘制内圈的截面轮廓，通过旋转特征生成内圈基体，精准加工出内圈的滚道曲面，保证滚道的曲率半径与滚动体的球面半径匹配，预留出合理的接触间隙；随后采用相同的旋转建模逻辑生成外圈基体，加工出外圈内表面的对应滚道，确保内外圈滚道的同轴度公差控制在合理范围内，满足轴承旋转时的同心度要求。滚动体部分采用球形实体建模，按照标准深沟球轴承的钢球数量、公称直径参数，通过圆周阵列命令将钢球均匀排布在内外圈滚道之间，保证每颗钢球的球心均处于轴承的节圆直径上，相邻钢球的间距完全一致，还原真实轴承的滚动体排布逻辑。保持架部分采用冲压式浪形保持架结构，通过曲面建模、实体加厚、特征阵列的方式完成，精准设计出兜孔结构包裹每颗钢球，确保保持架能够均匀分隔滚动体，避免钢球在运转过程中发生相互摩擦碰撞。材质与渲染阶段，针对轴承不同部件的真实材质属性做了区分设置：内外圈与钢球采用高碳铬轴承钢材质，调整材质参数还原金属表面的细腻磨砂金属质感，设置合适的反射率与粗糙度，模拟经过精密磨削加工后的轴承钢表面光泽；保持架采用冲压冷轧钢板材质，设置略低的反射率与更细腻的哑光金属质感，区分于滚动体与套圈的材质表现。场景渲染时采用柔和的三点布光方案，主光源提供主要照明凸显轴承的金属轮廓，辅助光源消除暗部死黑，环境光提供均匀的漫反射照明，搭配带有细微凹凸纹理的哑光灰色背景，突出轴承主体的结构细节，同时添加柔和的阴影效果增强模型的立体感与真实感。整个建模过程完全遵循机械设计的尺寸规范，所有结构特征均可编辑，能够直接用于机械装配场景的调用、运动仿真分析以及工程图纸的导出，完整还原了深沟球轴承作为通用旋转支承零件的结构特点，可适配各类需要旋转支承结构的机械装配设计场景。
