口服固体制剂包装药瓶与胶囊外观造型设计

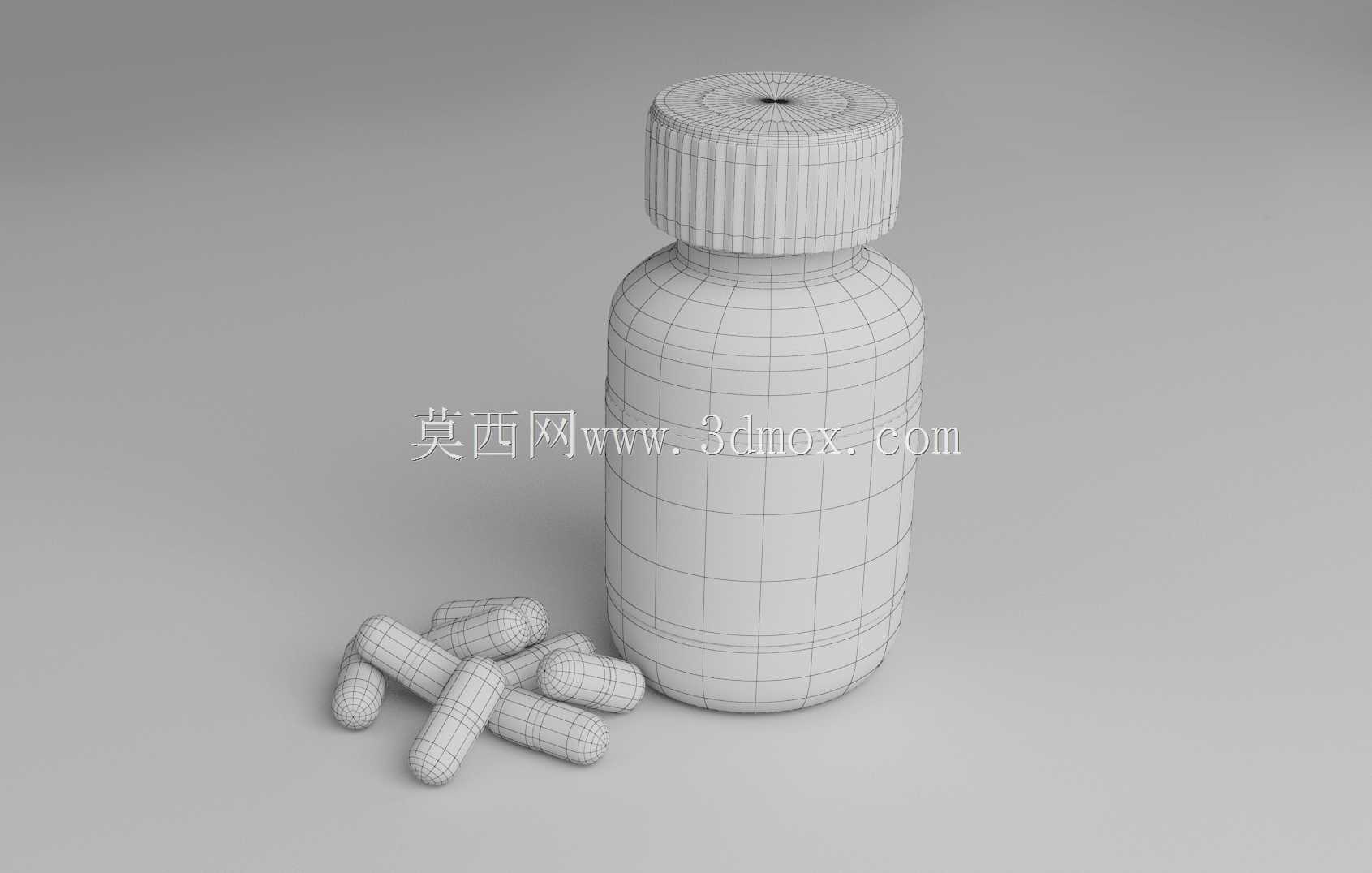

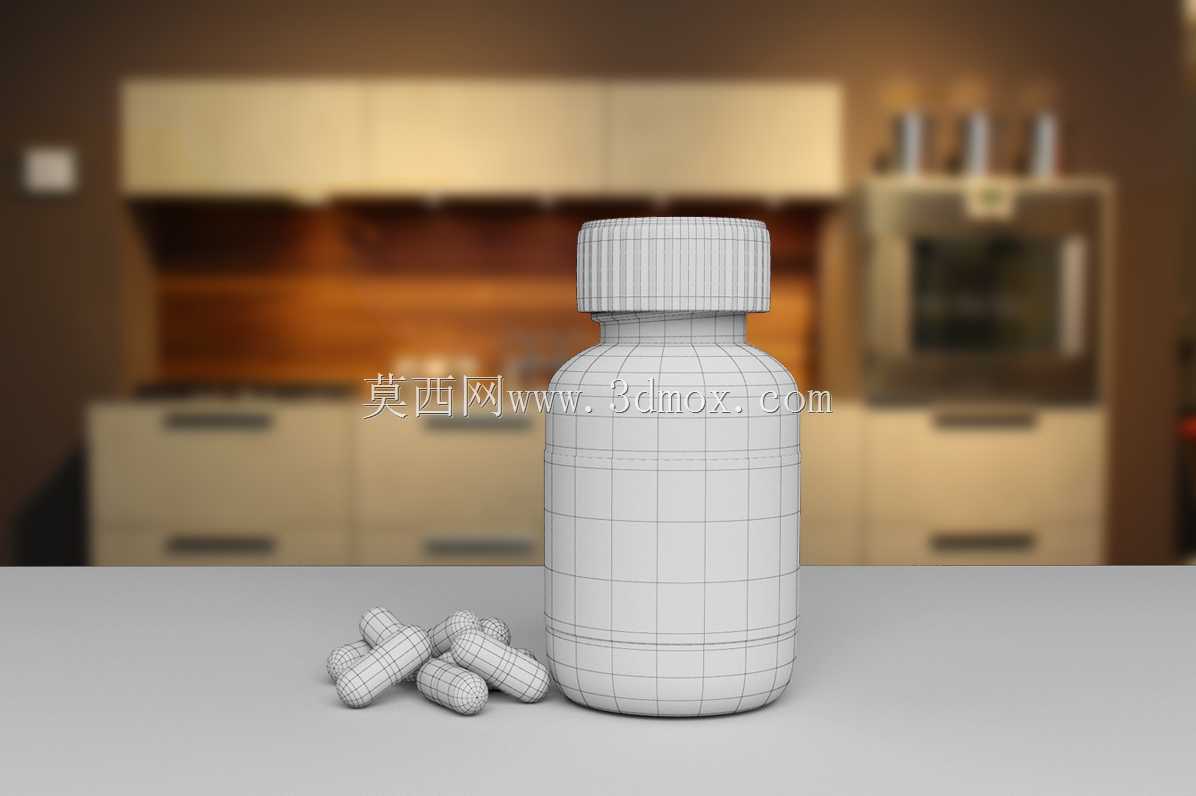

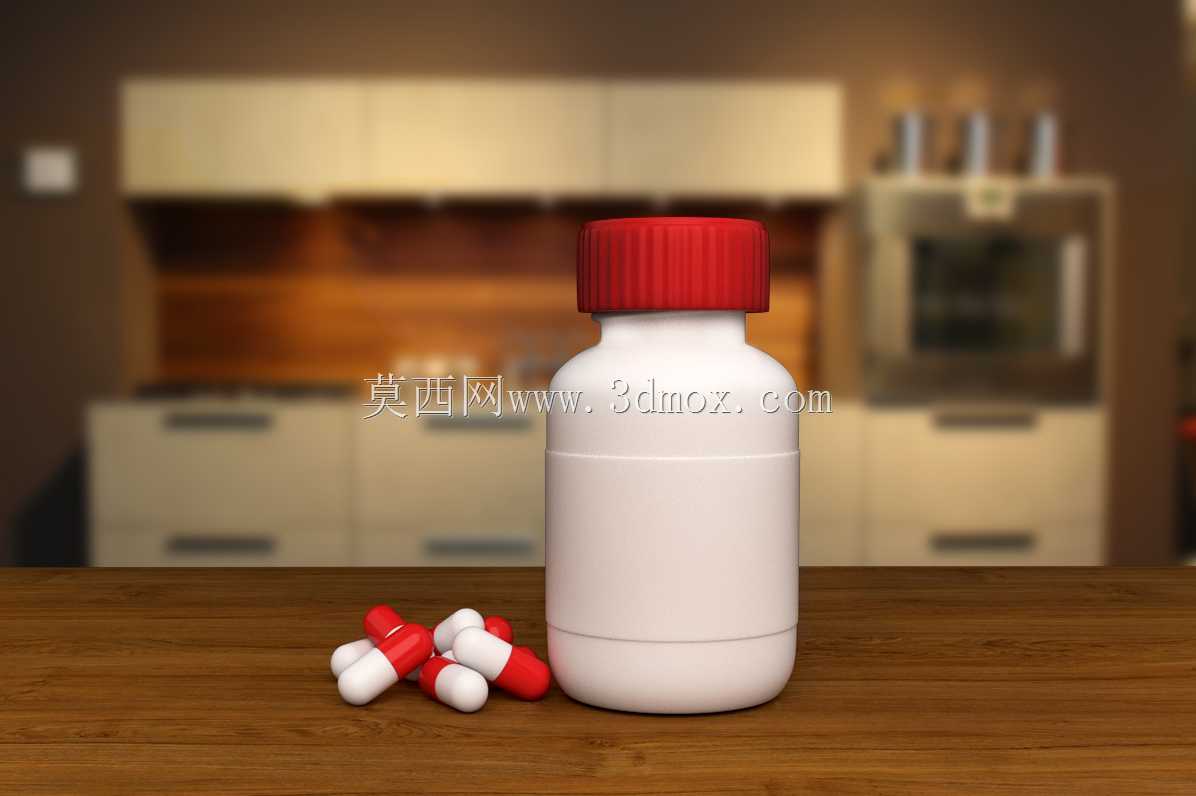

在医药生产与终端零售场景中，口服固体制剂的包装容器是直接接触药品的核心部件，既要满足药品储存期内的密封防护要求，也要适配自动化灌装生产线的工位定位、旋盖工序的公差匹配，同时还要兼顾终端用户取用的操作便利性。本次设计的药瓶与配套胶囊造型，首先从实际灌装产线的适配边界出发，瓶身整体采用直筒圆弧过渡结构，瓶身主体段直径控制在62mm，总高度含瓶盖为118mm，瓶底设置3mm深度的内凹定位环，可直接适配现有常见的固体制剂灌装线输送定位槽，无需额外更换产线治具，减少药企换产的调整成本。瓶肩位置采用R12的大圆弧过渡，避免灌装过程中药粉、胶囊在瓶口位置卡滞，同时圆弧过渡的结构也能降低瓶身注塑成型时的应力集中，减少批量生产时的翘曲、缺料不良率。瓶盖采用竖纹防滑结构，齿纹深度0.8mm，齿距2mm，既可以满足自动化旋盖头的咬合扭矩传递要求，手动拧开时也能提供足够的摩擦力，不会出现打滑问题，瓶盖内部设计有2圈密封凸筋，与瓶口的密封面过盈配合量控制在0.3mm，无需额外加垫密封垫片即可满足口服固体制剂的防潮密封要求，减少装配工序的零件数量。配套的胶囊采用标准0号胶囊的尺寸比例，胶囊帽与胶囊体的套合长度为自身总长的1/3，套合位置设计有一圈微凸的锁合环，可避免运输过程中胶囊受振动出现脱开漏粉的问题，红白分色的外观区分也符合常规口服胶囊的视觉识别习惯，方便用户快速识别制剂类型。从结构设计的细节来看，瓶身外壁没有设置多余的凸起结构，整体外轮廓的最大直径差控制在1mm以内，既方便贴标工序的标签吸附定位，也能减少仓储运输过程中瓶身之间的刮擦磨损，瓶身标签粘贴区域的平面度控制在0.2mm以内，保证标签粘贴后无气泡、翘边问题。在实际使用场景中，该类包装瓶可适配片剂、胶囊剂、颗粒剂等多种口服固体制剂，瓶口内径设置为28mm，成年人手指可轻松伸入瓶内取药，同时也能适配常见的定量药勺尺寸，不会出现取药时瓶口卡滞的问题。设计过程中充分考虑了注塑成型的工艺性，瓶身所有的转角位置都设置了不小于R1的圆角，避免注塑时出现尖角缺胶、应力开裂的问题，瓶身壁厚均匀控制在1.8mm，壁厚差不超过0.2mm，大幅降低注塑成型时的缩痕、变形概率，适配PP、HDPE等常见药用包装材料的注塑工艺参数，无需针对特殊材料调整模具结构。胶囊的造型设计也兼顾了泡罩包装与瓶装两种场景，胶囊的整体长度为21.5mm，帽部直径7.6mm，既可以直接装入本次设计的药瓶中，也可以适配常规的铝塑泡罩包装机的泡罩成型模腔，无需单独开模定制泡罩模具，覆盖从瓶装量产到泡罩板分装的不同包装需求。从用户使用的角度出发，瓶身的握持位置做了微哑光的表面处理，即使手部沾有少量水渍也能稳定握持，不会出现滑落摔碎的问题，瓶盖的开启扭矩控制在0.8-1.2N·m之间，既可以保证运输储存过程中不会出现松盖漏药的问题，老年用户也无需借助工具即可轻松拧开，兼顾了密封可靠性与使用便利性。
