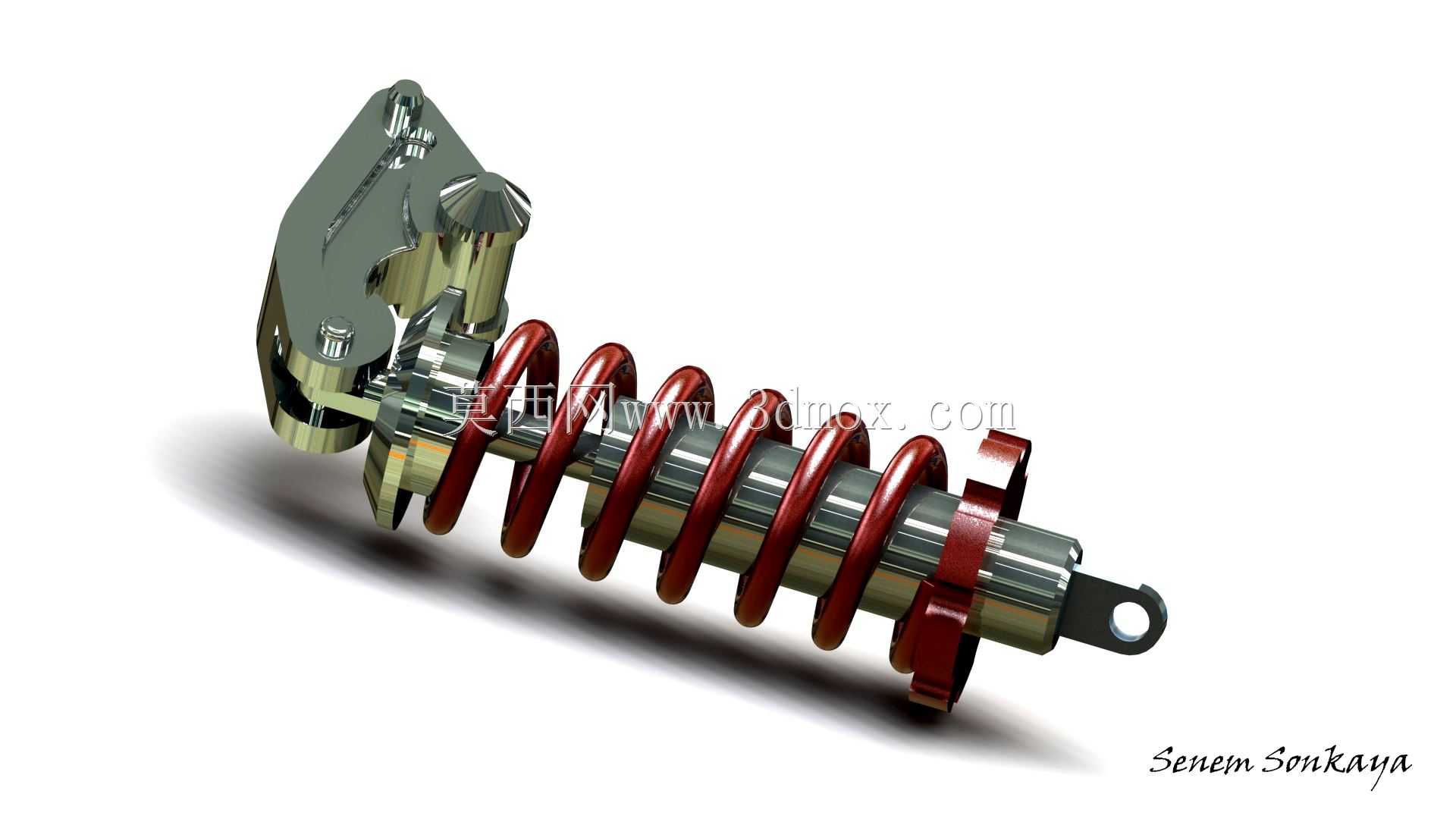

带调节结构的圆柱螺旋弹簧减震组件

这款减震组件的核心功能是通过弹性元件与阻尼结构的配合，吸收、耗散外部传递的冲击振动能量，在各类需要隔振、缓冲的机械结构中都能见到同类结构的应用，小到非机动车的行走悬挂，大到工业设备的隔振支座、越野装备的行走缓冲结构，核心原理都和这套组件的设计逻辑相通。从结构布局来看，这套组件采用了同轴式布局，螺旋弹簧套设在阻尼缸体的外侧，两端分别通过上下安装座完成定位，这种布局的优势在于可以让弹簧的受力方向与阻尼杆的运动方向完全重合，避免偏载导致的阻尼杆偏磨、弹簧应力不均问题，能大幅提升组件的循环使用寿命。上端的安装结构采用了叉耳式带铰接孔的设计，配合对应的销轴可以和上部的承载结构完成铰接，允许安装位置存在小角度的摆动，适配行走类设备在起伏路面上的摆角需求，不会因为结构的刚性约束导致部件卡滞；下端的吊环结构同样采用铰接式设计，安装时需要匹配对应直径的连接销轴，安装边界需要预留足够的摆动空间，避免弹簧压缩到极限行程时，下端吊环和周边结构发生运动干涉。弹簧部分采用了等节距圆柱螺旋弹簧的设计，弹簧丝的直径经过匹配计算，能够满足额定载荷下的变形量要求，弹簧表面做了氧化防护处理，避免长期使用过程中出现锈蚀导致的刚度变化，弹簧的上下两端都做了并圈磨平处理，保证和上下弹簧座的接触面积均匀，不会出现局部应力集中导致的弹簧断裂问题。阻尼缸体部分承担了耗散振动能量的作用，当外部冲击传递到组件时，弹簧会先将冲击能量转化为弹性势能暂时存储，之后阻尼结构会在弹簧往复伸缩的过程中，通过内部流体的节流作用将弹性势能逐步转化为热能耗散掉，避免出现弹簧持续往复弹跳的问题，让缓冲过程更加平稳。上端的调节结构可以用来调整弹簧的预紧力，通过旋转调节螺母改变弹簧的初始压缩量，就能适配不同的承载载荷需求，比如当承载重量偏大时，可以适当调大预紧力，避免弹簧被过度压缩导致行程触底；承载重量偏小时可以适当调小预紧力，保证减震组件的灵敏度，能够过滤掉小幅度的高频振动。在实际安装使用时，需要先确认上下铰接点的中心距在弹簧自由状态下的尺寸，匹配安装位的设计距离，同时要保证阻尼杆的表面没有磕碰划伤，否则会破坏密封结构导致阻尼介质泄漏，丧失阻尼功能；日常维护过程中需要定期检查弹簧表面是否有裂纹、锈蚀点，铰接位置的润滑是否充足，避免铰接部位卡滞导致减震组件无法正常伸缩。这类减震结构的设计难点在于弹簧刚度与阻尼系数的匹配，如果刚度过大，会导致缓冲效果差，小振动过滤能力不足；刚度过小则会导致弹簧容易被压并，失去缓冲作用，阻尼系数过大则会让结构变得刚性过强，阻尼系数过小又无法抑制弹簧的往复弹跳，设计过程中需要结合具体的应用场景载荷、冲击频率、允许的动行程范围来反复匹配参数，才能达到理想的缓冲隔振效果。从建模细节来看，这套模型完整还原了组件的所有装配关系，包括弹簧的旋向、阻尼缸的阶梯结构、上下安装座的铰接孔细节、调节螺母的防滑结构，所有配合面的尺寸都符合实际装配的公差要求，可以直接用来做装配干涉检查、运动仿真分析，也能作为同类结构设计的参考样件，帮助设计人员快速理解同轴式减震组件的结构组成与装配逻辑。
