车床高精度回转顶尖结构设计

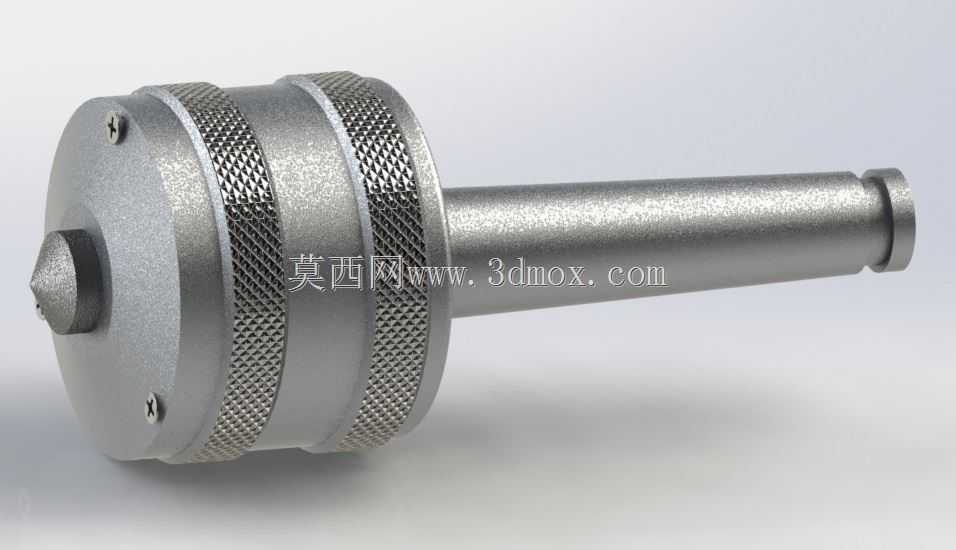

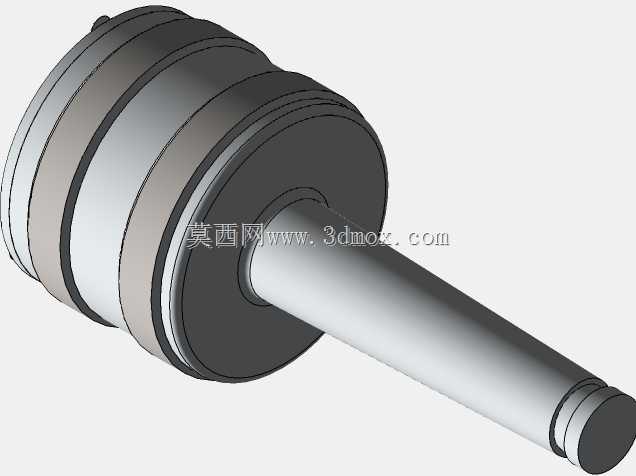

在普通车床与数控车床的轴类零件加工场景中，工件的装夹同轴度直接决定了最终加工精度，回转顶尖作为尾座端的核心支撑部件，承担着抵消切削径向力、保证工件回转轴线与主轴轴线重合的关键作用。这款回转顶尖的整体结构采用莫氏锥柄作为安装基准，锥柄部分的锥度严格遵循通用车床尾座套筒的标准锥度参数，安装时仅需将锥柄擦拭干净后推入尾座套筒锥孔，依靠锥面的自锁特性即可完成固定，无需额外紧固件，拆装效率能够满足批量加工时的快速换型需求。从功能结构来看，顶尖头部采用硬质合金镶嵌设计，接触工件的顶尖头部分硬度可达HRC90以上，能够承受高速切削时的摩擦磨损，同时避免长时间使用后顶尖头出现塌角、磨损导致的工件支撑松动。主体外壳部分设计有滚花纹理，滚花的网纹间距与深度经过优化，在需要手动拆卸顶尖、转动外壳调整预紧力时，能够提供足够的摩擦力，避免手部打滑，即便手上沾有切削液也能可靠施力。内部的轴承排布采用双列角接触球轴承加推力轴承的组合结构，前端的角接触轴承主要承受切削过程中的径向载荷，后端的推力轴承则承担工件顶紧时的轴向压力，这种轴承组合方式既能够保证顶尖在高转速下的回转精度，径向跳动量可以控制在0.005mm以内，又能承受较大的轴向顶紧力，适配重型轴类零件的粗加工场景。在实际加工应用中，这款回转顶尖可以适配不同规格的轴类零件支撑，当加工长径比大于10的细长轴时，顶尖的预紧力可以通过尾座套筒的进给量进行调整，配合跟刀架使用能够有效抵消细长轴切削时的让刀变形，避免出现锥度、腰鼓形等加工缺陷。顶尖的外壳与内部轴承之间设计有密封结构，前端采用迷宫式密封配合橡胶密封圈，能够阻挡切削过程中的切屑、切削液进入轴承内部，延长轴承的维护周期，在日常使用中仅需定期通过注油孔注入润滑脂即可保证回转顺畅，无需频繁拆解保养。从安装边界来看，锥柄的大端直径、锥柄长度与标准莫氏锥度完全匹配，能够适配市面上绝大多数卧式车床、数控车床的尾座套筒，不需要对尾座进行任何改装即可直接安装使用，顶尖的总长度经过优化，在保证内部轴承安装空间的前提下，尽可能缩短了悬伸长度，提升了整体刚性，在大切深、大进给的粗加工工况下，不会因为悬伸过长出现振颤问题。顶尖头部的60度锥角是通用机床顶尖的标准角度，能够与工件端面的中心孔完美贴合，支撑接触面积均匀，不会出现局部应力集中导致的中心孔变形问题，在加工高精度轴类零件时，只需要提前将工件中心孔修研到位，配合这款回转顶尖就能够获得稳定的同轴度保障。日常使用中需要注意，安装前要彻底清理锥柄与尾座锥孔表面的切屑、毛刺，避免杂质附着导致锥面贴合不良，引起顶尖跳动超差；顶紧工件时的轴向力要根据工件重量、切削参数合理调整，避免顶紧力过大导致顶尖轴承过早磨损，或是顶紧力过小导致工件加工时出现窜动。这款回转顶尖的结构设计没有多余的冗余部件，所有结构特征都围绕加工场景的实际需求展开，外壳的防滑滚花、密封结构、轴承组合方式、锥柄安装基准，每一处细节都对应着机械加工现场的实际痛点，能够覆盖从粗加工到半精加工、精加工的多数轴类加工场景，是车床加工中不可或缺的通用工装部件。
