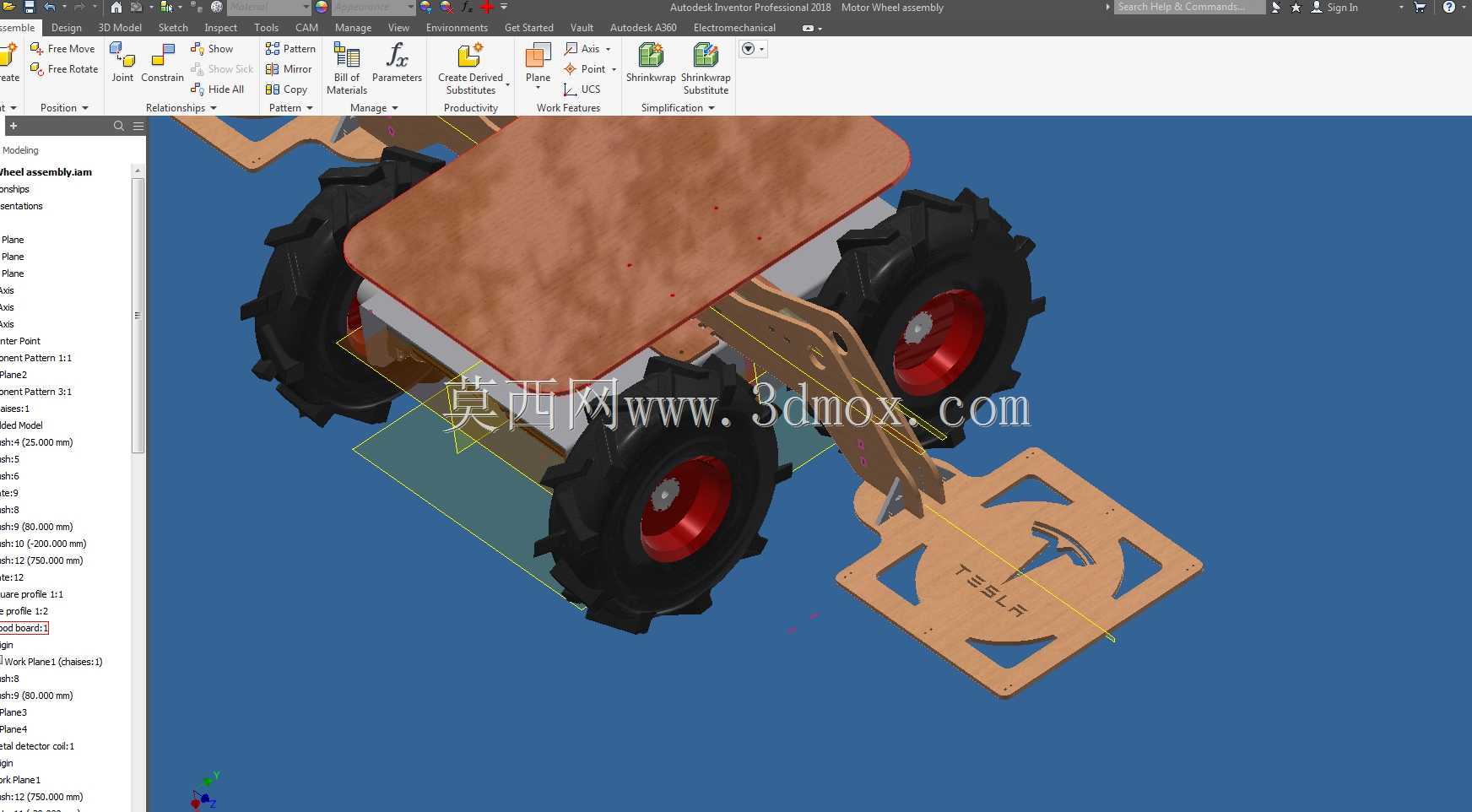

轮式地形适配扫雷作业机器人结构设计

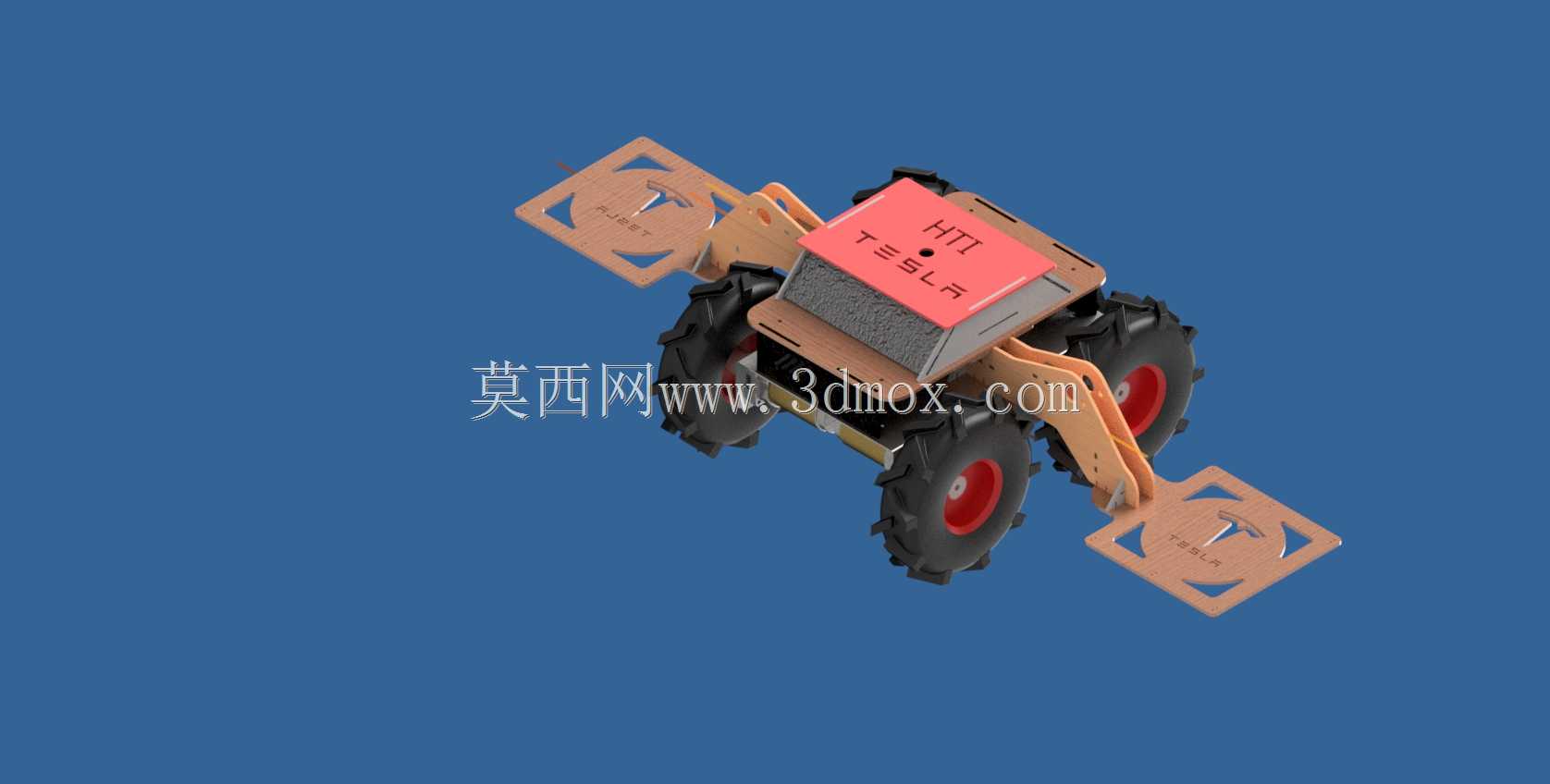

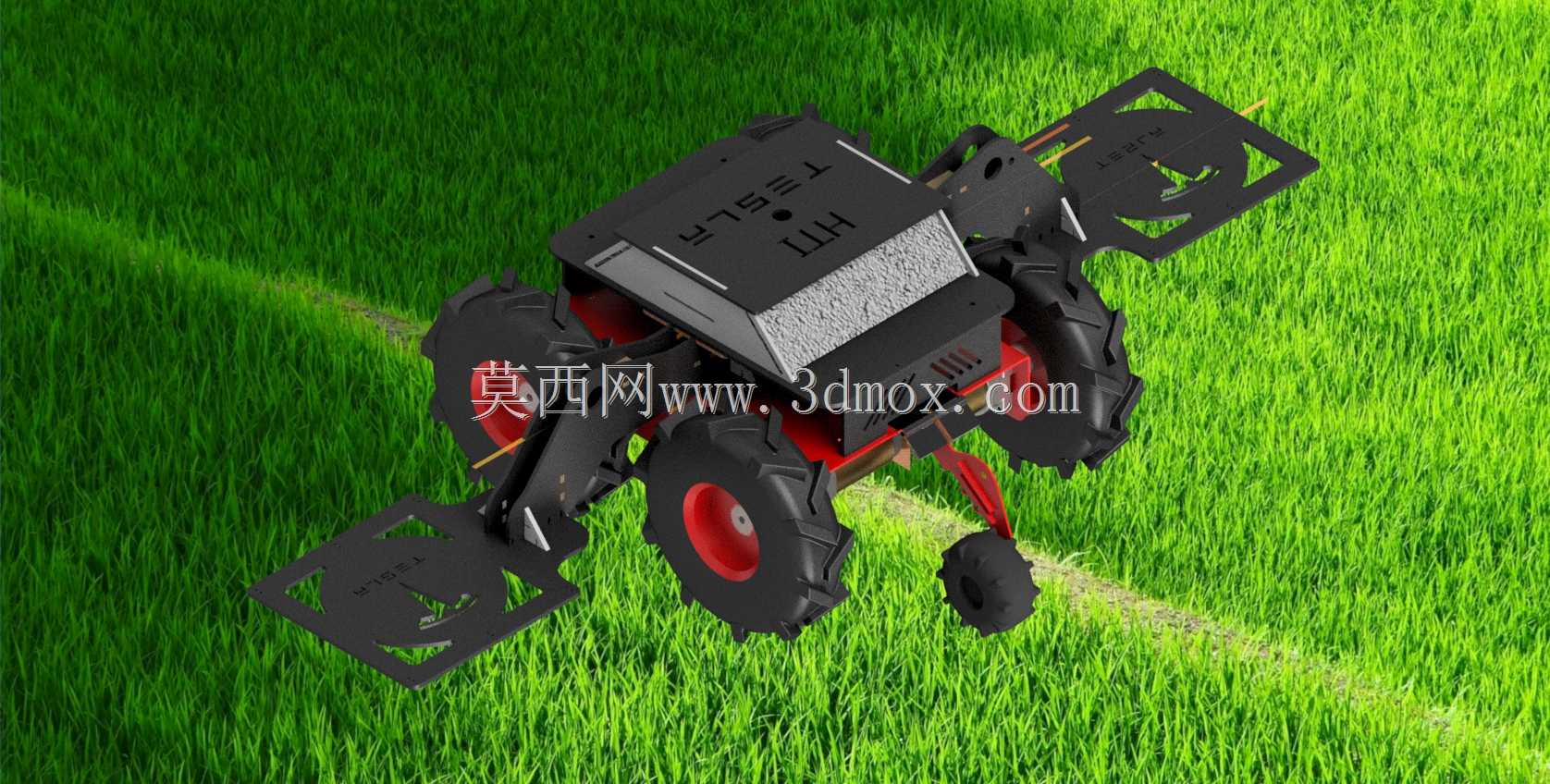

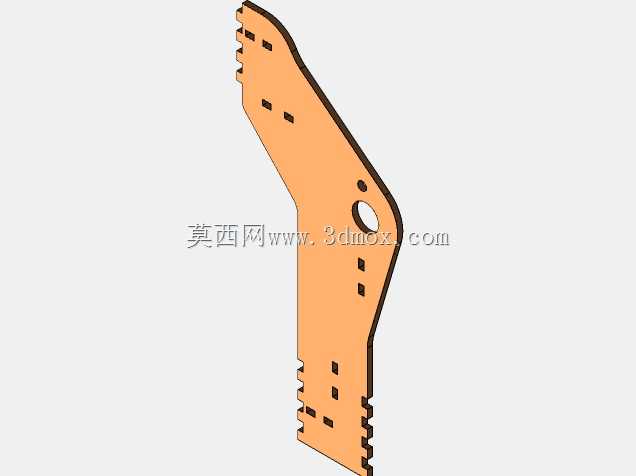

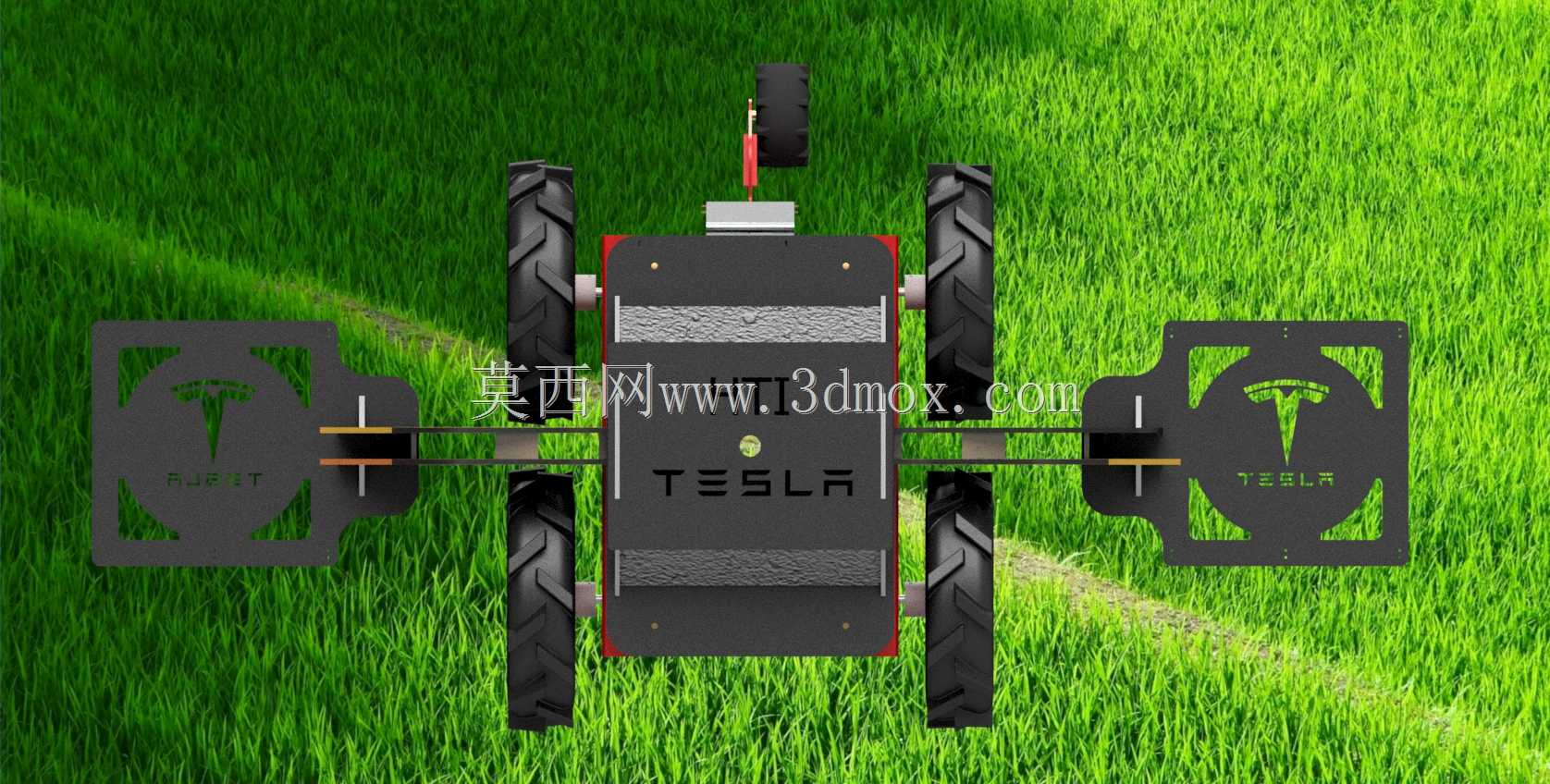

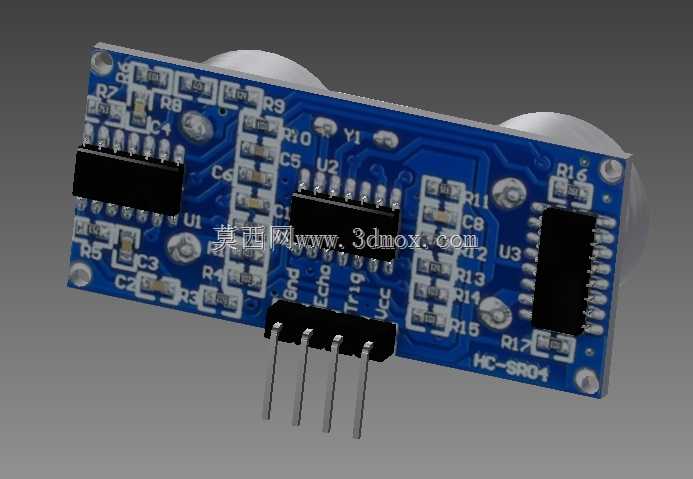

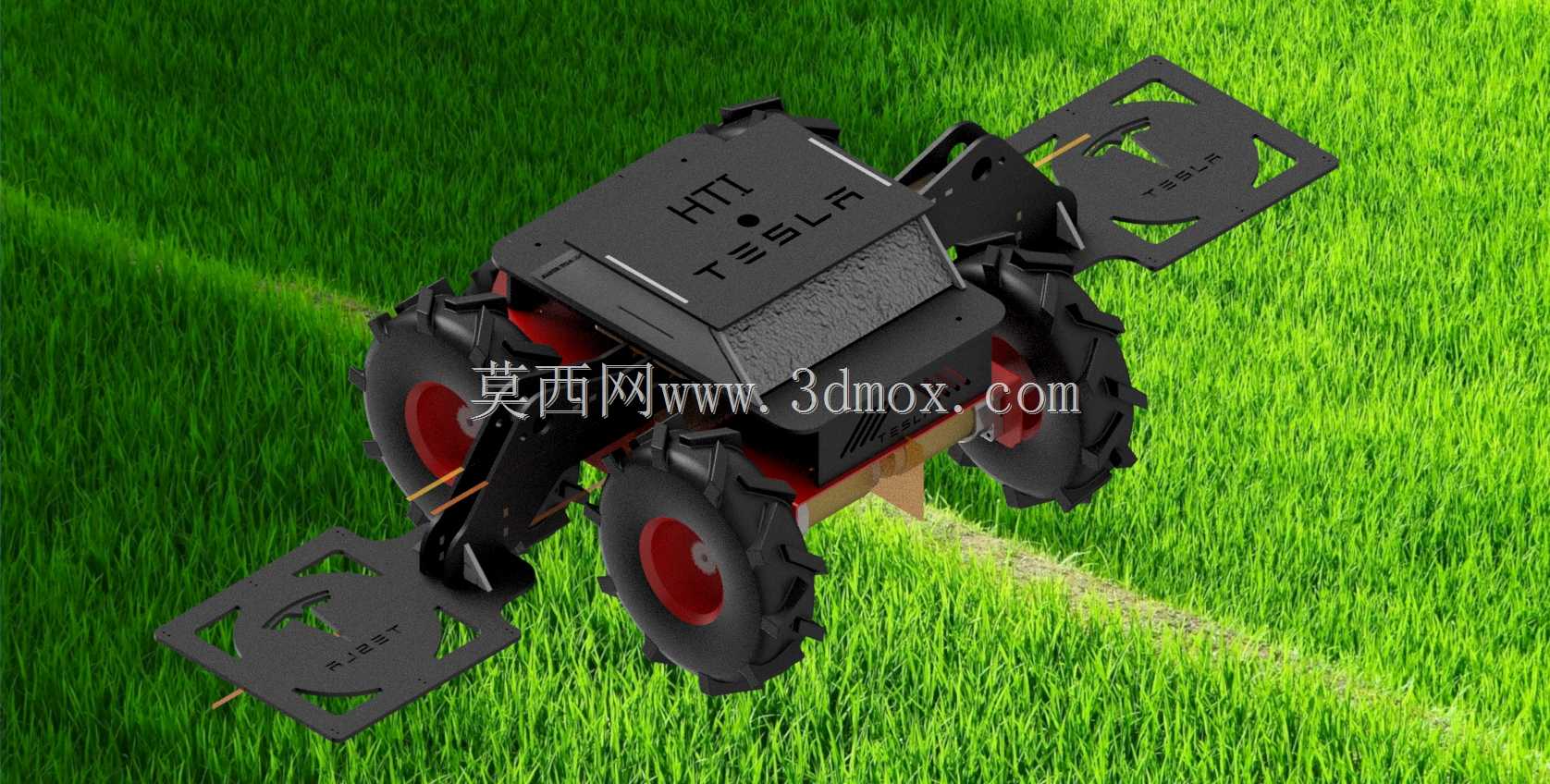

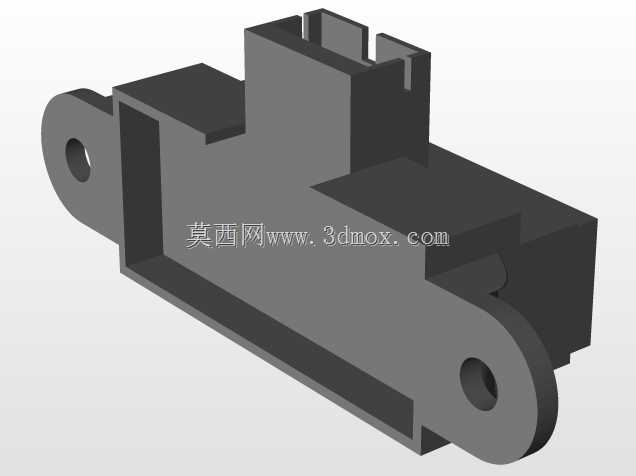

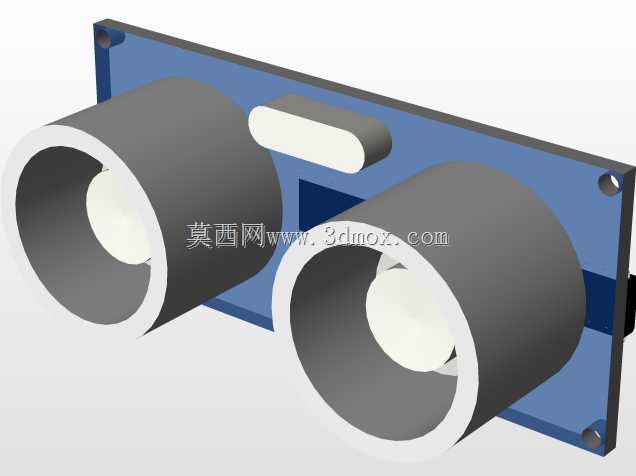

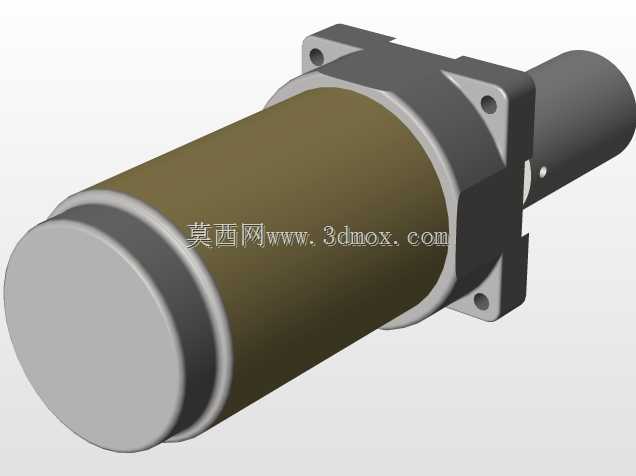

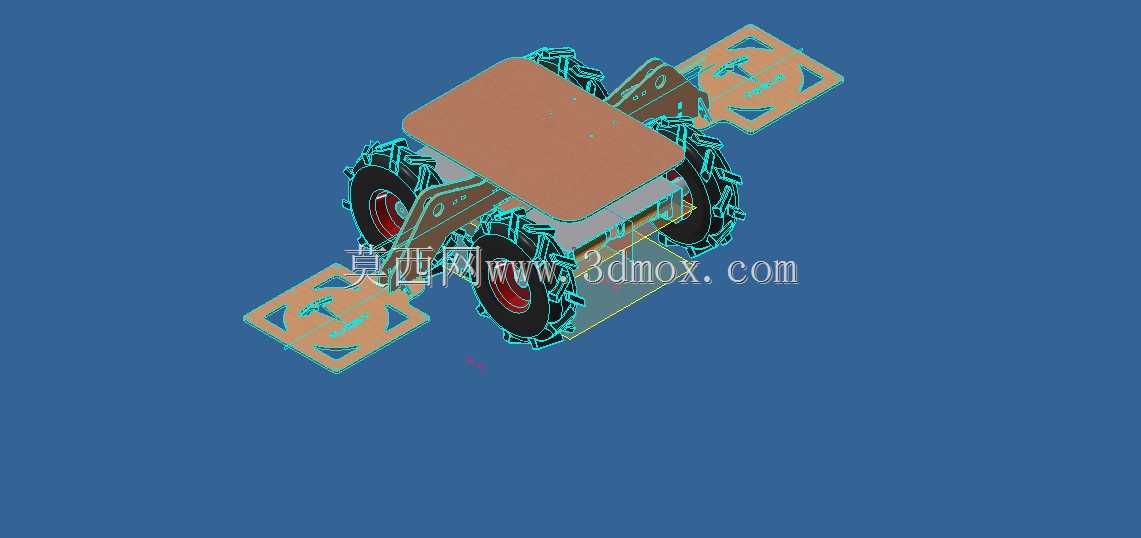

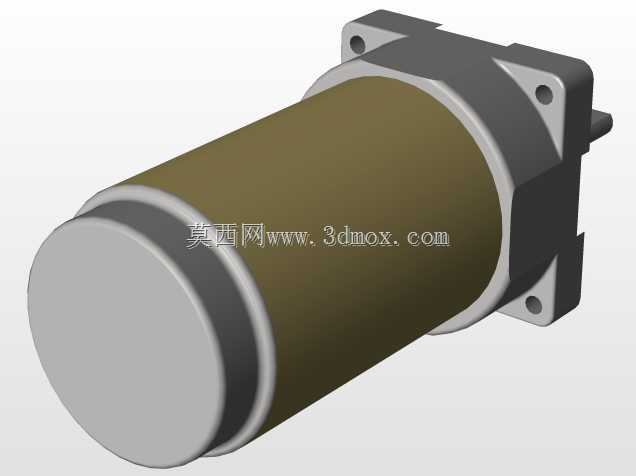

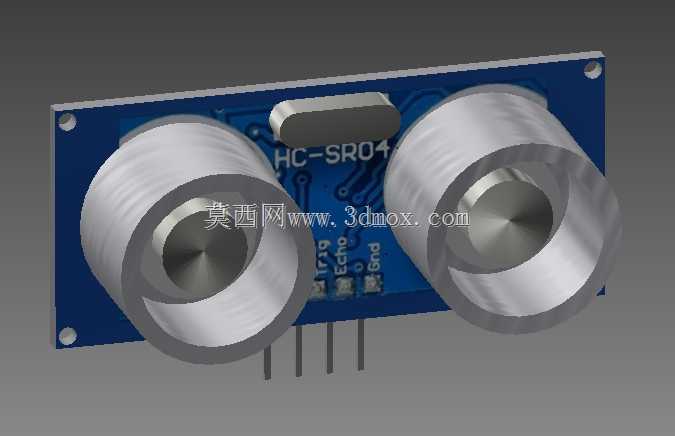

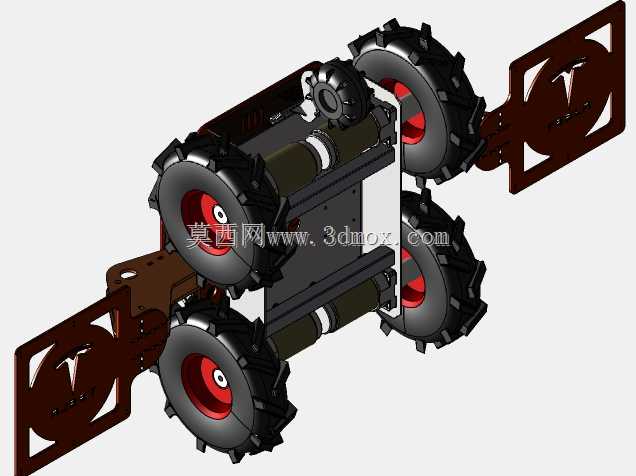

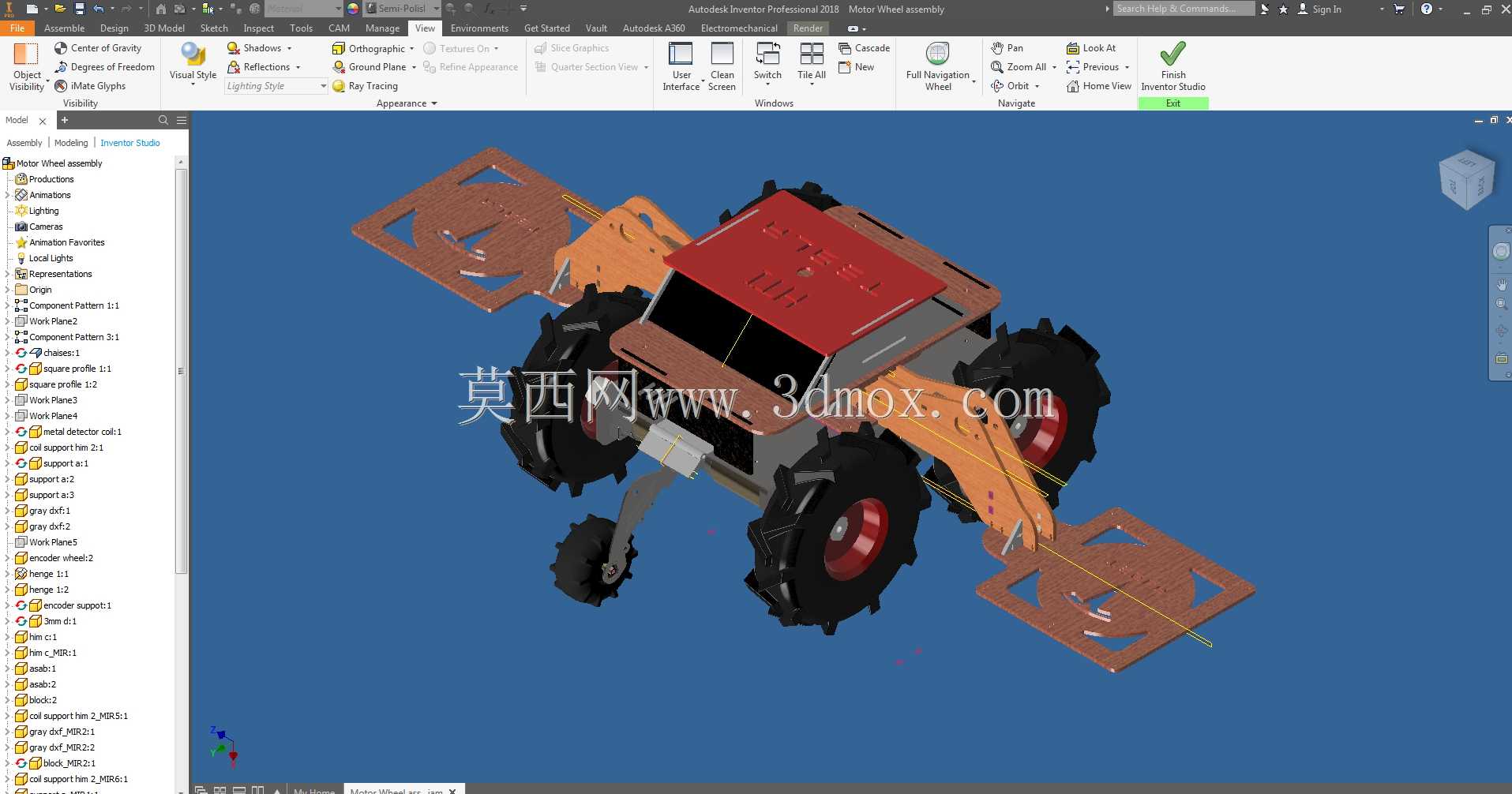

这款轮式扫雷作业平台的设计，核心围绕未爆雷区作业的人员安全需求展开，从结构层面解决传统人工扫雷效率低、伤亡风险高的痛点。行走系统采用大直径深花纹越野轮胎，轮辋做了加强筋结构设计，单轮承载冗余量预留30%，可在草地、泥泞土路、碎石坡地等非硬化路面稳定行进，轮胎接地比压控制在0.08MPa以内，避免触发压发式地雷的触发阈值，同时轮距设置为1.2米，整机重心高度控制在0.45米，侧倾稳定角达到35度，在起伏地形行驶时不会发生侧翻。机身前部对称布置两组可摆动的探雷作业臂，作业臂末端搭载探雷传感器模块，作业臂的摆动角度范围覆盖机身前方0.8米至1.8米的探测宽度，行进过程中可实现无盲区扫查，作业臂采用碳纤维复合板材加工，在保证结构刚度的前提下降低自重，减少臂部摆动对整机重心的影响。机身顶部集成控制模块仓，仓体做了密封防水处理，防护等级达到IP65，可在小雨天气下持续作业，仓体表面预留散热格栅，避免长时间作业时内部电控元件过热。整机的外形尺寸控制在长1.6米、宽1.3米、高0.7米，可通过宽度1.4米以上的狭窄林间通道，也可由轻型皮卡转运至作业区域，转运时无需拆解作业臂，仅需将作业臂折叠至机身两侧即可，折叠后整机宽度缩减至1.1米，适配常规货运车辆的货箱宽度。机身尾部设置小型辅助支撑轮，在作业臂完全展开进行定点探测时，辅助支撑轮接触地面，抵消前部作业臂的下压力，避免整机前倾。行走驱动采用四轮独立驱动方案，每个车轮配备独立的驱动电机，可实现原地转向，转向半径小于0.5米，在雷区狭窄区域作业时无需大空间调头，减少重复行驶路径，降低误触风险。探雷模块的安装座设置了缓冲弹簧结构，当探测端接触到地面凸起石块或杂草时，弹簧可压缩50mm行程，避免传感器硬接触损坏。整机的电气线路全部布置在机身内部的走线槽内，外部无裸露线缆，避免野外作业时被树枝、杂草勾挂造成线路破损。机身框架采用铝合金型材拼接而成，连接部位采用不锈钢紧固件，整体自重控制在120kg以内，地面压强小，适配松软草地、沙地等易陷车地形的作业需求。作业过程中，平台可按照预设路径自主行进，探雷模块检测到金属异常信号时，会自动标记点位坐标，同时暂停行进，待后台确认目标属性后再继续作业，无需人员进入雷区即可完成大范围扫查任务，相比传统人工扫雷，作业效率提升6倍以上，且完全避免人员直接暴露在雷区的风险。结构设计阶段充分考虑了野外维护的便捷性，所有易损部件均采用快拆结构，无需专用工具即可在安全区域完成轮胎、传感器模块的更换，机身框架的连接螺栓全部采用统一规格，减少野外维护时的配件携带量。
