紧凑型68键客制化机械键盘结构设计

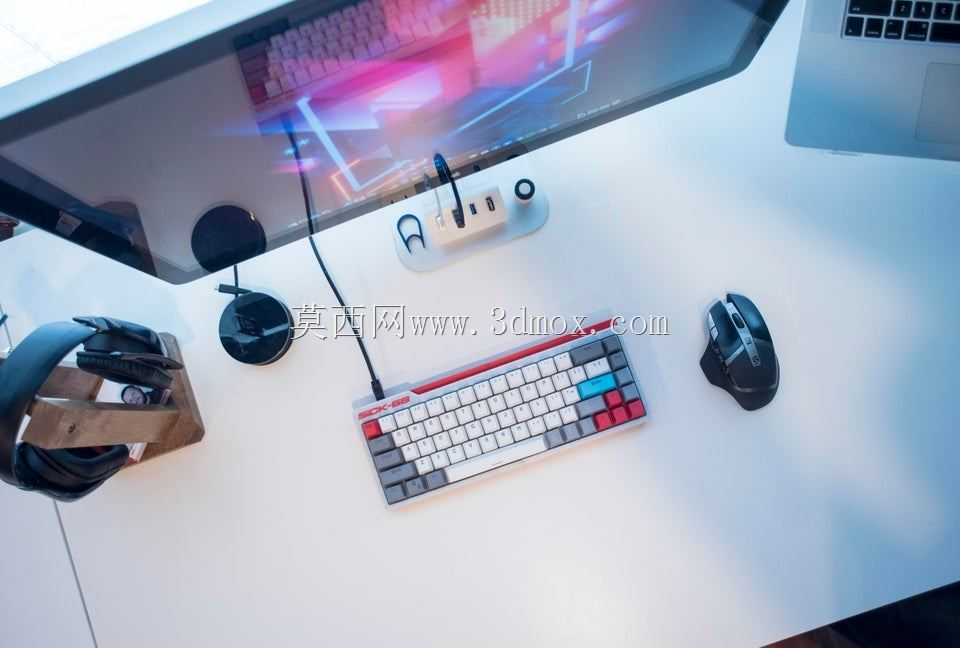

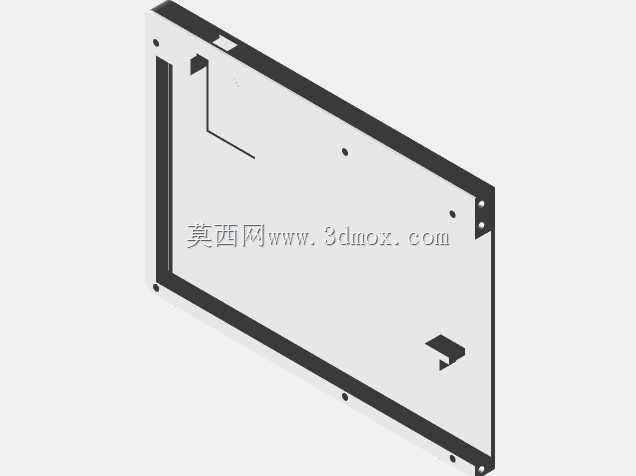

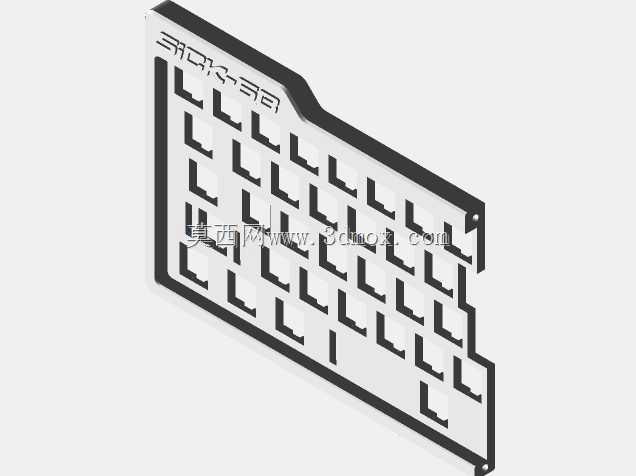

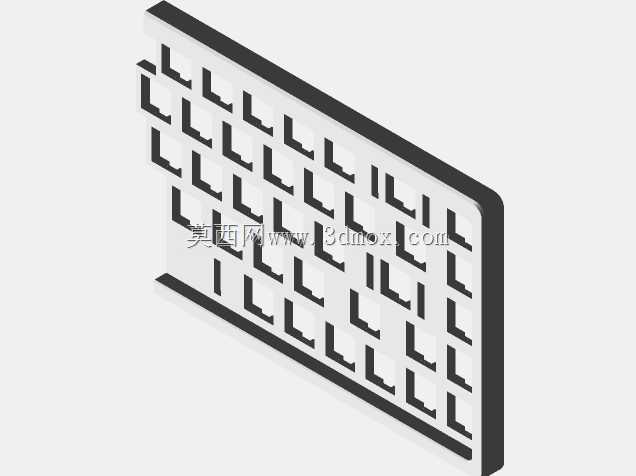

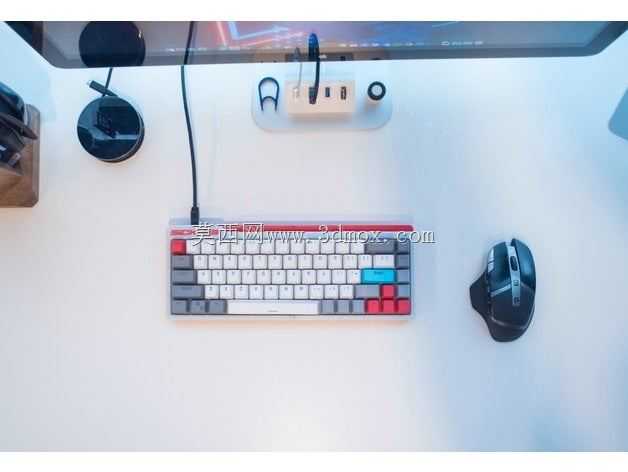

这款68键配列的机械键盘结构，核心面向桌面空间局促的办公、电竞及嵌入式操控场景设计，区别于常规全尺寸、87键配列的冗余布局，在保留核心输入功能区的前提下，将整体占用面积压缩至常规60%键盘的适配区间，同时规避了60键配列缺失方向键、常用编辑键需要组合触发的操作痛点，适配长时间文字录入、代码编写、电竞操作的高频输入需求。从结构设计逻辑来看，整体采用上下壳分体锁紧结构，定位板预留常规十字轴体安装位，兼容市面上绝大多数量产三脚、五脚机械轴体，定位板与底壳之间预留3.5mm的缓冲间隙，可适配硅胶垫、PORON棉等多种缓冲材质，满足不同用户对按键触底手感的调校需求；壳体侧壁做1.2mm均匀壁厚设计，既保证3D打印成型后的结构强度，避免长时间按压出现的壳体形变异响，又能控制整体重量，不会给桌面带来额外的承重负担。安装边界方面，整体长宽尺寸控制在310mm×105mm区间，底部预留2.25°的固定倾角，同时在底壳四角预留直径12mm的脚贴安装槽，可搭配不同厚度的防滑脚贴调整输入倾角，适配不同坐姿下的手腕摆放角度，减少长时间输入的腕部劳损；壳体后侧预留统一的Type-C接口开孔，开孔位置做下沉式处理，避免数据线插头突出壳体过多，影响键盘靠墙摆放的空间利用率，同时在接口两侧预留2mm的限位凸台，防止数据线插拔过程中出现接口松脱的问题。内部结构上，底壳预留PCB板固定柱位，柱位高度统一为6mm，适配常规1.6mm厚度的客制化键盘PCB，固定柱顶端做0.8mm的自攻螺丝导向孔，无需额外预埋铜螺母即可完成PCB与底壳的锁紧固定；定位板与上壳之间做0.3mm的间隙配合，避免加工误差导致的组装卡滞，同时在壳体四周预留均匀的出线缺口，方便内部走线，不会出现线材挤压轴体导致的按键卡涩问题。不同于常规量产键盘的开模注塑结构，这套结构完全适配FDM、光固化等主流3D打印工艺，所有转角处均做R1以上的圆角处理，避免打印过程中出现的应力集中开裂问题，壳体表面无大面积悬空结构，打印时无需添加过多支撑，后期处理难度低，用户可根据自身喜好选择不同颜色的打印耗材，实现壳体外观的个性化定制，无需依赖开模即可完成小批量的个性化制作。
