流线型便携电子感应手持设备结构设计

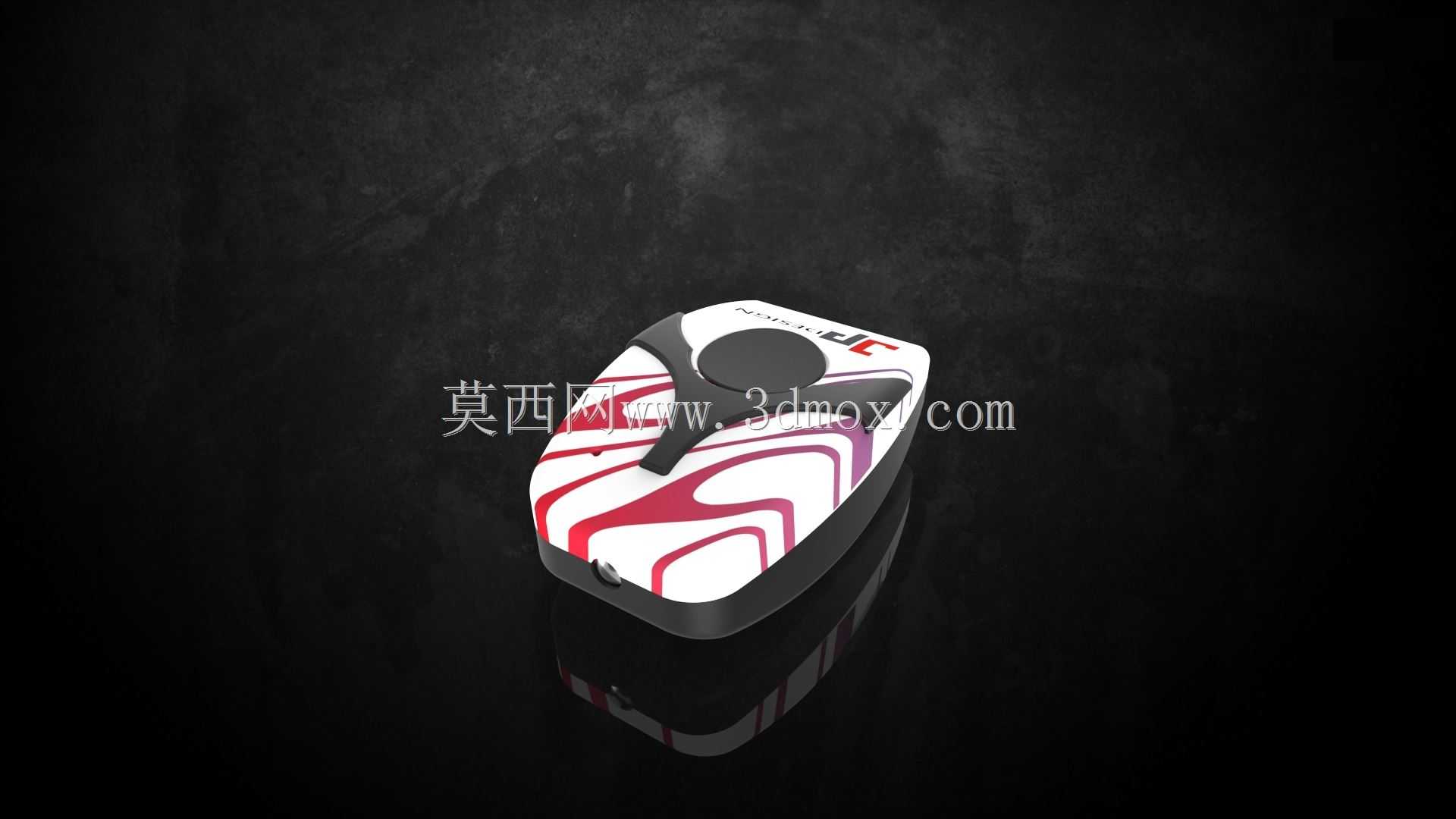

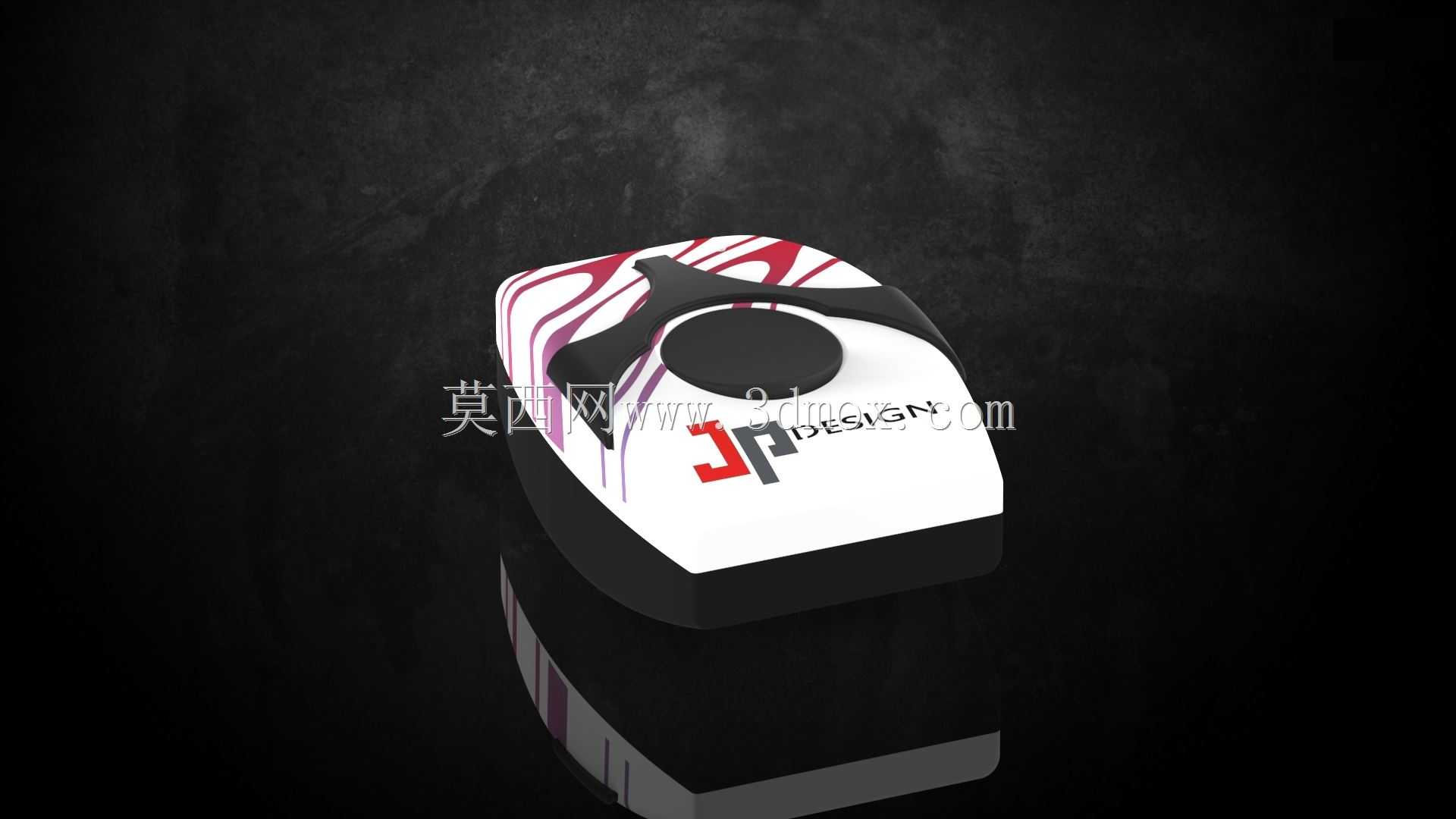

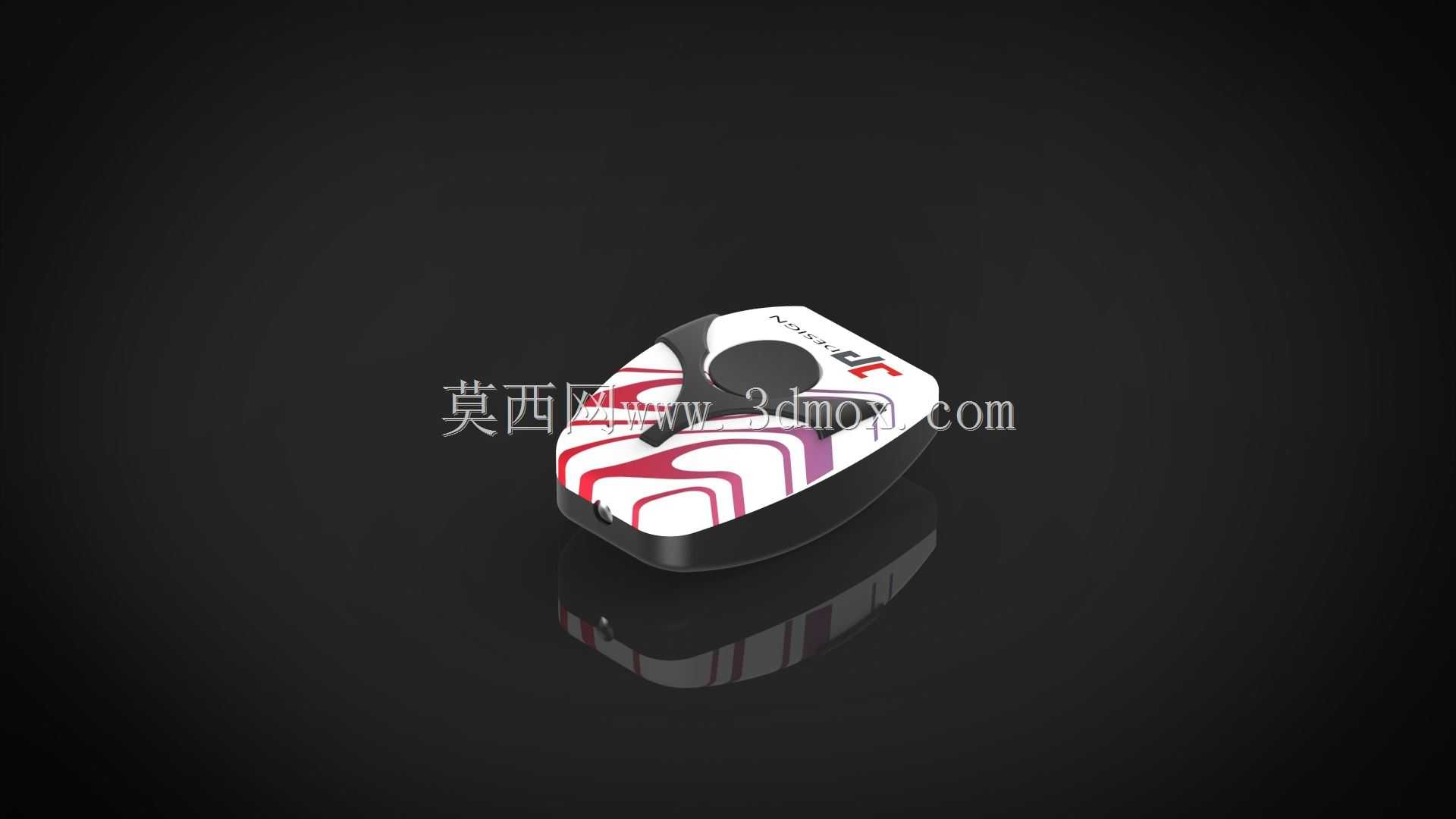

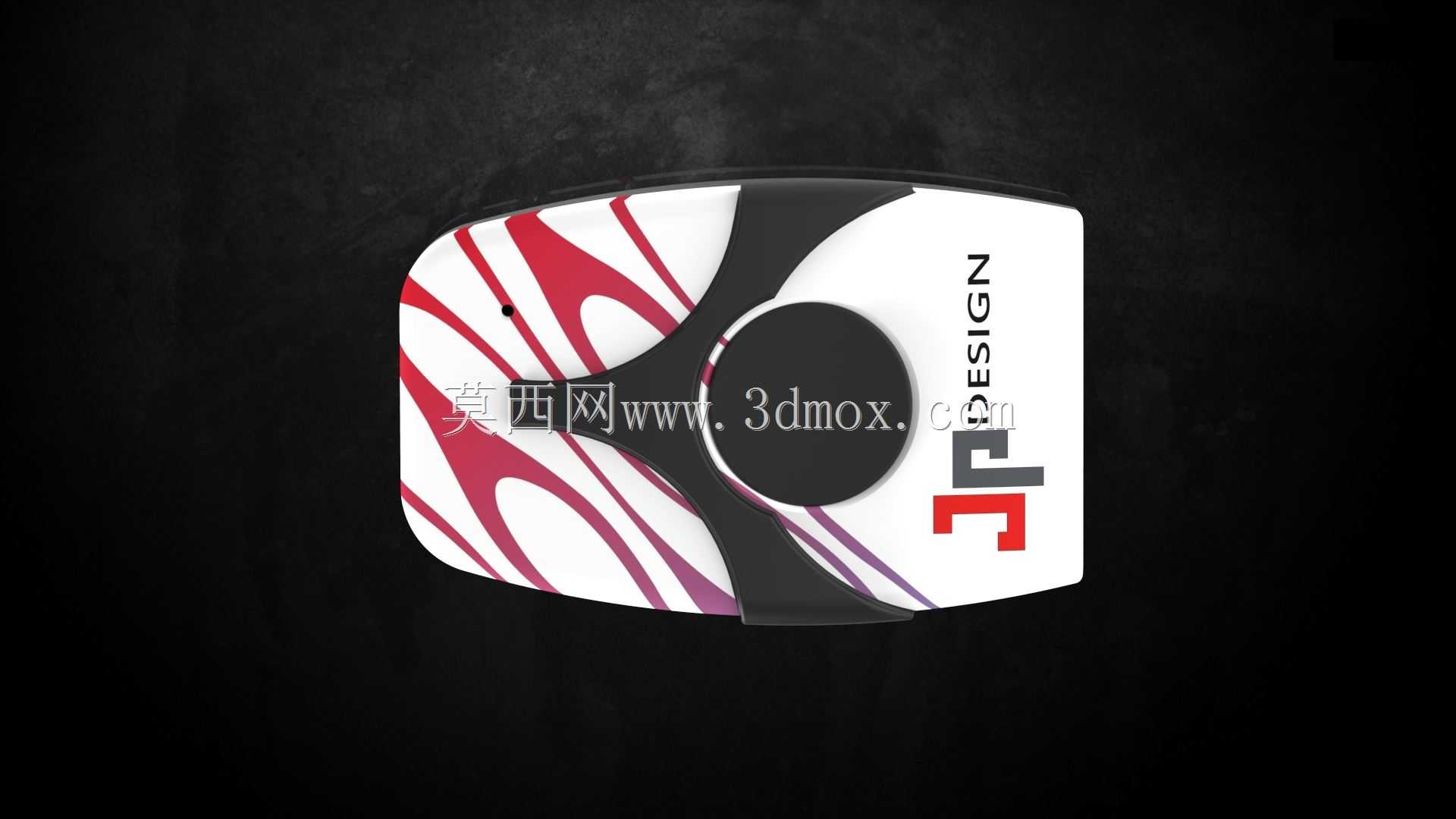

在日常巡检、近距离身份核验、小型物品信息读取这类高频移动作业场景里，作业人员往往需要长时间单手握持设备完成操作，设备的握持贴合度、边角弧度处理、表面防滑设计直接影响长时间作业的疲劳度，这也是这类手持终端结构设计里最先要落地的核心指标。这款设备的壳体采用上下扣合的装配结构，分型面设置在壳体侧面最大轮廓处，既可以保证合模后外观面无明显拼缝，也能简化内部电路板、感应模块的装配流程，装配时只需将核心功能模组从下壳开口处放入，对准定位柱拧紧固定螺丝后扣合上壳即可，不需要额外设计复杂的卡扣结构，后期维护拆解也更方便。从外形尺寸来看，设备整体控制在成年人单手握持的舒适区间，宽度不超过70mm，厚度控制在25mm以内，长度约110mm，握持时掌心可以完全贴合壳体背部的弧面，手指自然收拢时刚好能搭在设备侧面的收腰位置，不需要刻意调整手型就能完成所有操作。壳体顶部的圆形区域是功能感应区，设计时特意将该区域做了轻微下沉处理，一方面可以避免日常放置时感应面直接接触桌面造成磨损，另一方面也能让用户在盲操作时通过触感快速定位功能区域，不需要低头查看就能对准感应位置。表面的流线型纹路并非单纯的装饰设计，纹路的凸起高度控制在0.3mm，刚好能增加手掌与壳体之间的摩擦力，即使手上有薄汗或者佩戴薄款劳保手套，也能稳定握持设备不会打滑，同时纹路走向顺着握持时手指的施力方向分布，不会出现硌手的问题。设备底部预留了充电接口的安装位，接口周围做了加厚的凸台结构，插拔充电线时的冲击力会直接传导到凸台位置，不会拉扯到内部的电路板焊点，能有效提升接口的使用寿命。内部的空间布局上，将重量较大的电池模块设置在靠近掌心的下半部分，让设备的重心落在握持区域的中心位置，单手握持时不会出现头重脚轻的下坠感，长时间举持操作也不容易出现手腕酸痛的问题。感应模块与主控板之间采用柔性排线连接，避免硬连接在设备意外跌落时出现焊点脱落的问题，壳体内部的四个角位置都预留了缓冲胶垫的安装槽，装配时贴上1mm厚的硅胶缓冲垫，就能在1.2米高度自由跌落时吸收大部分冲击能量，保护内部电子元件不受损坏。考虑到这类设备经常会在户外或者车间环境使用，上下壳的合缝位置预留了密封胶条的安装槽，装配时填入0.5mm厚的防水硅胶条，就能达到日常防泼溅的防护等级，遇到小雨或者少量液体喷溅时不会渗入内部损坏电路。壳体边缘的所有棱角都做了R2以上的圆角处理，没有尖锐的直角结构，即使不小心碰到作业人员的手部或者其他设备表面，也不会造成刮擦损伤。功能按键设置在设备顶部靠近感应区的位置，按键的触发力度设置在1.5N，按压行程0.8mm，既不会因为轻微触碰出现误触发，也不需要用很大的力气就能完成按压操作，按键周围做了0.2mm的凸圈，盲操作时能快速定位按键位置。在安装边界的适配性上，这款设备可以适配通用的便携设备挂绳，底部预留了挂绳孔的安装位，孔位做了倒圆角处理，避免长期使用后挂绳被孔边磨损断裂，同时也能适配市面上常见的车载支架、工位固定卡座，不需要额外定制专用的固定配件，在固定工位使用时可以直接卡在卡座上，不需要一直手持。设计过程中也充分考虑了注塑生产的工艺性，整个外观面没有倒扣结构，不需要采用复杂的抽芯模具，外壳采用ABS+PC混合材质注塑，既保证了壳体的结构强度，也能让表面的纹路清晰呈现，注塑时的浇口设置在分型面的隐蔽位置，后续处理浇口痕迹时不会影响外观面的整体效果。设备的整体重量控制在80g以内，即使长时间挂在胸前或者放在工作服口袋里，也不会有明显的坠重感，非常适合需要频繁移动作业的场景使用。
