山地车后避震悬架连杆结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:323866
  • 山地车后避震悬架连杆结构设计
  • 山地车后避震悬架连杆结构设计
  • 山地车后避震悬架连杆结构设计
  • 山地车后避震悬架连杆结构设计
  • 山地车后避震悬架连杆结构设计
  • 山地车后避震悬架连杆结构设计
  • 山地车后避震悬架连杆结构设计

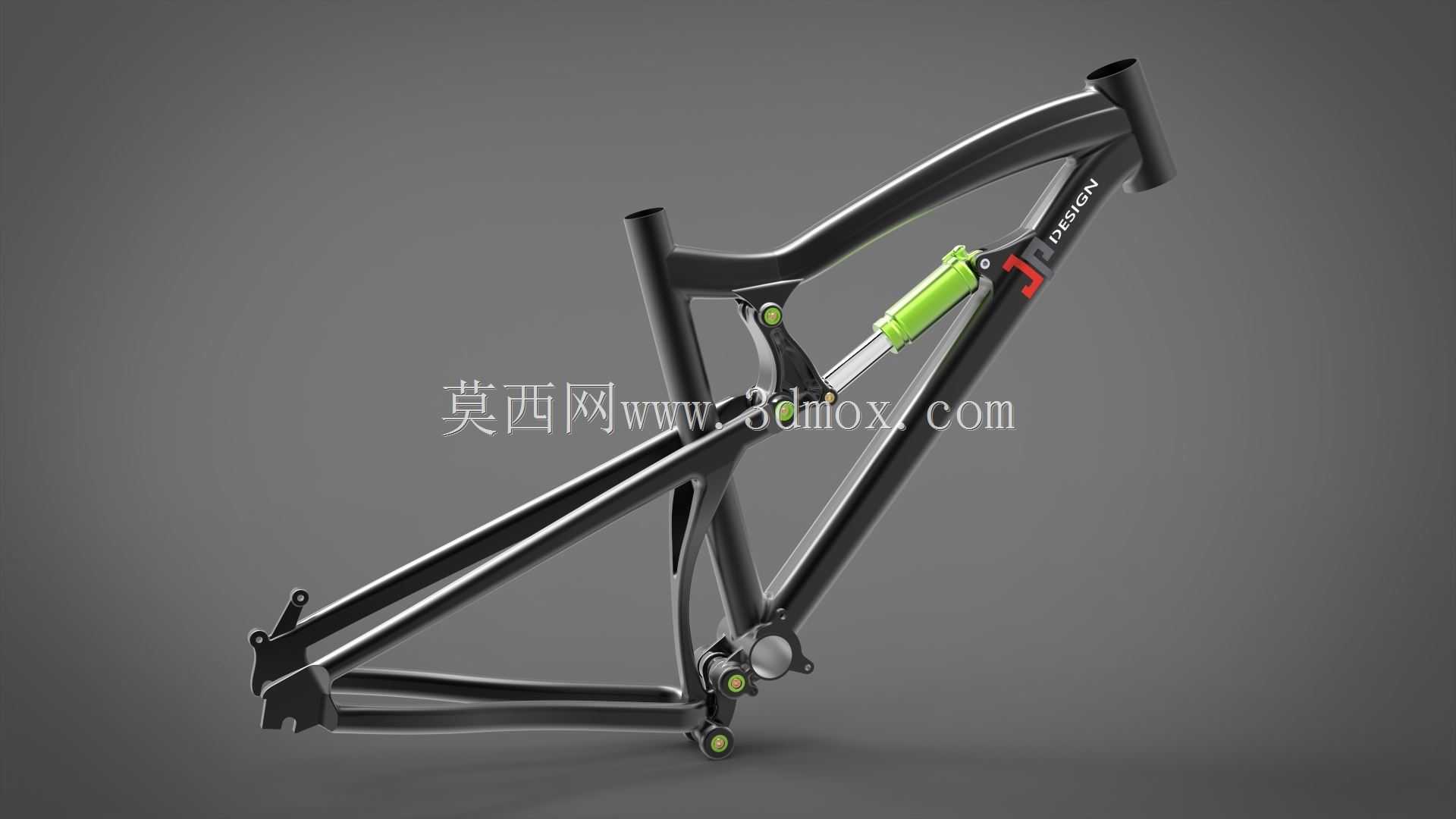

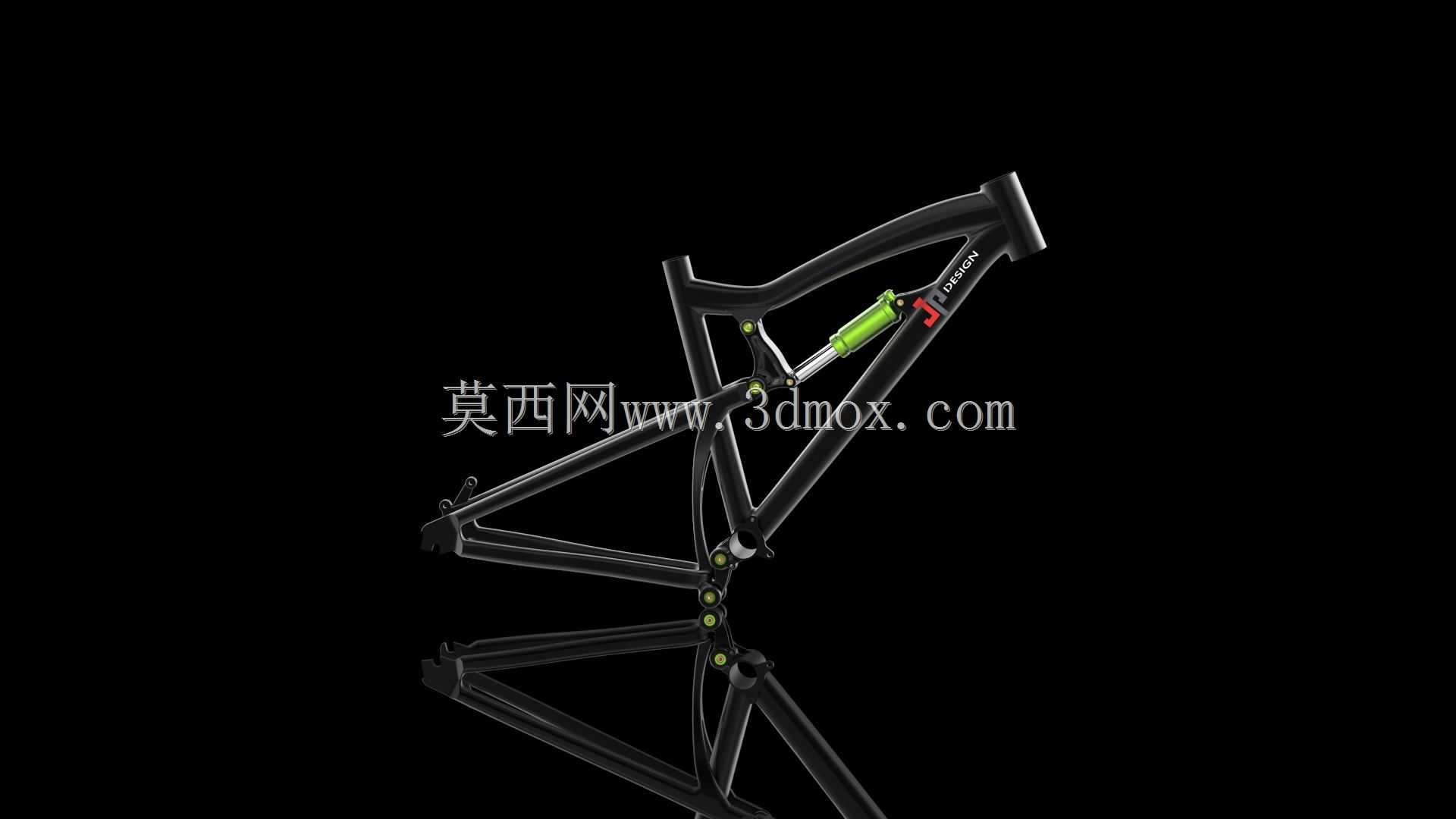

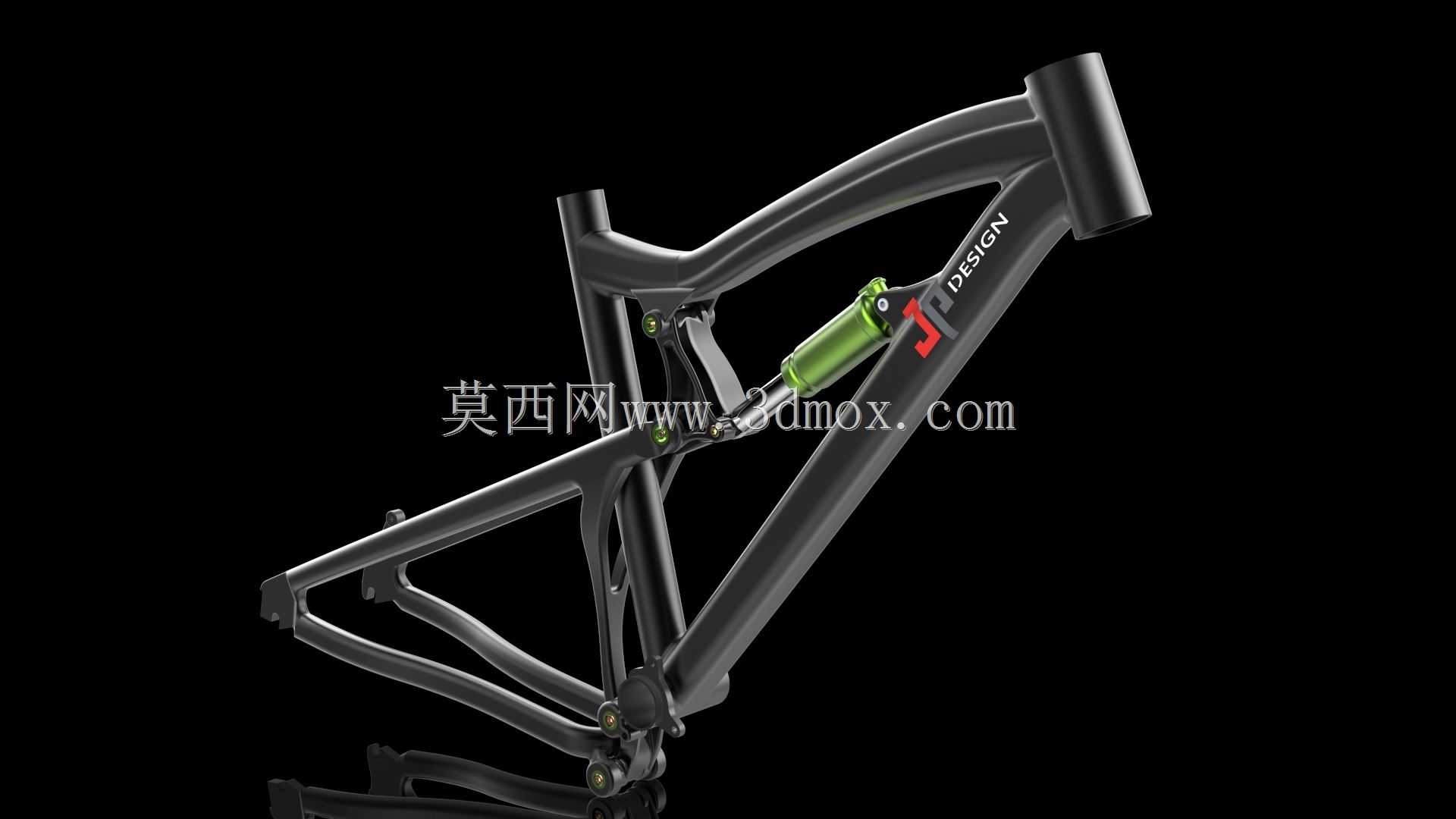

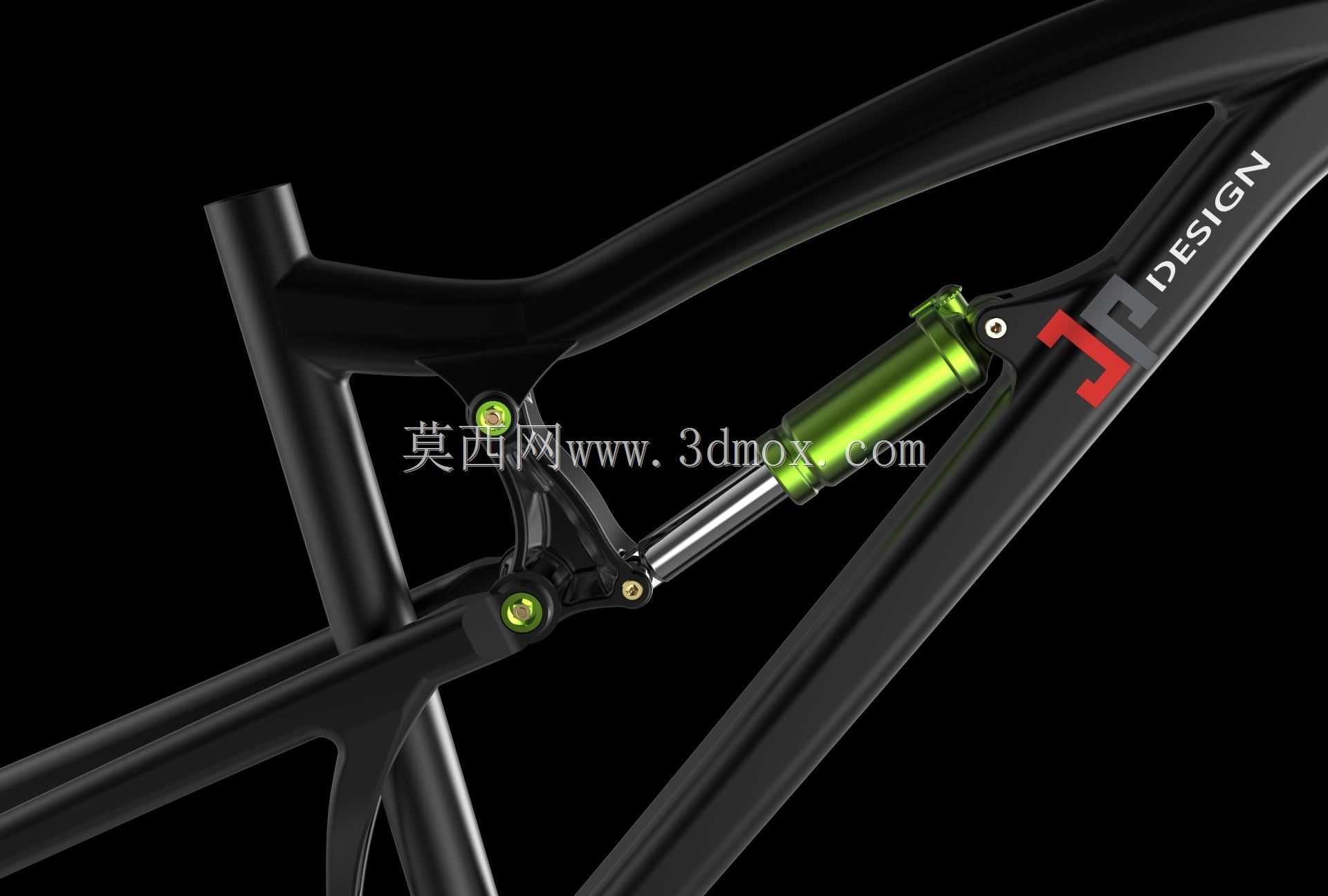

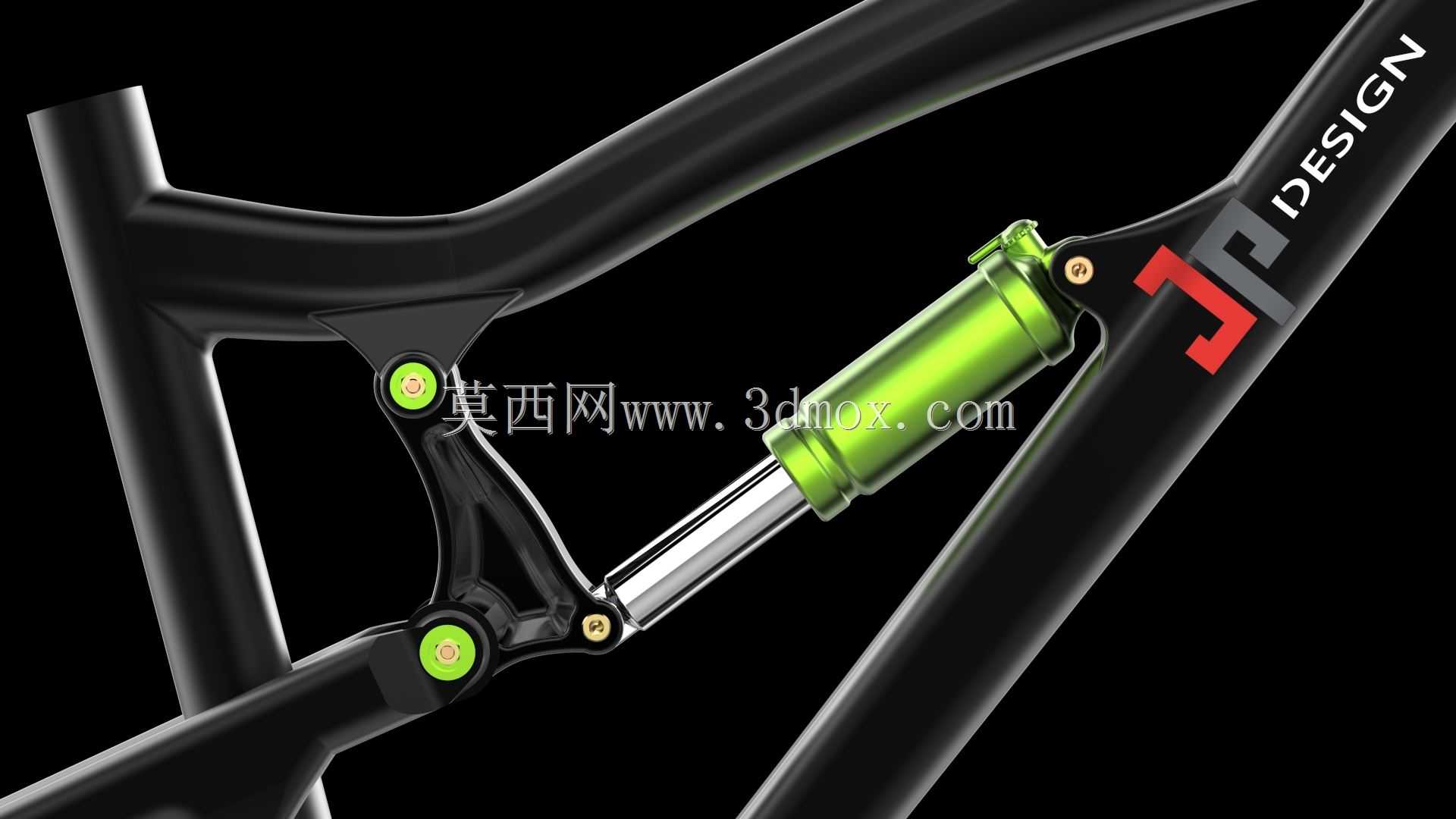

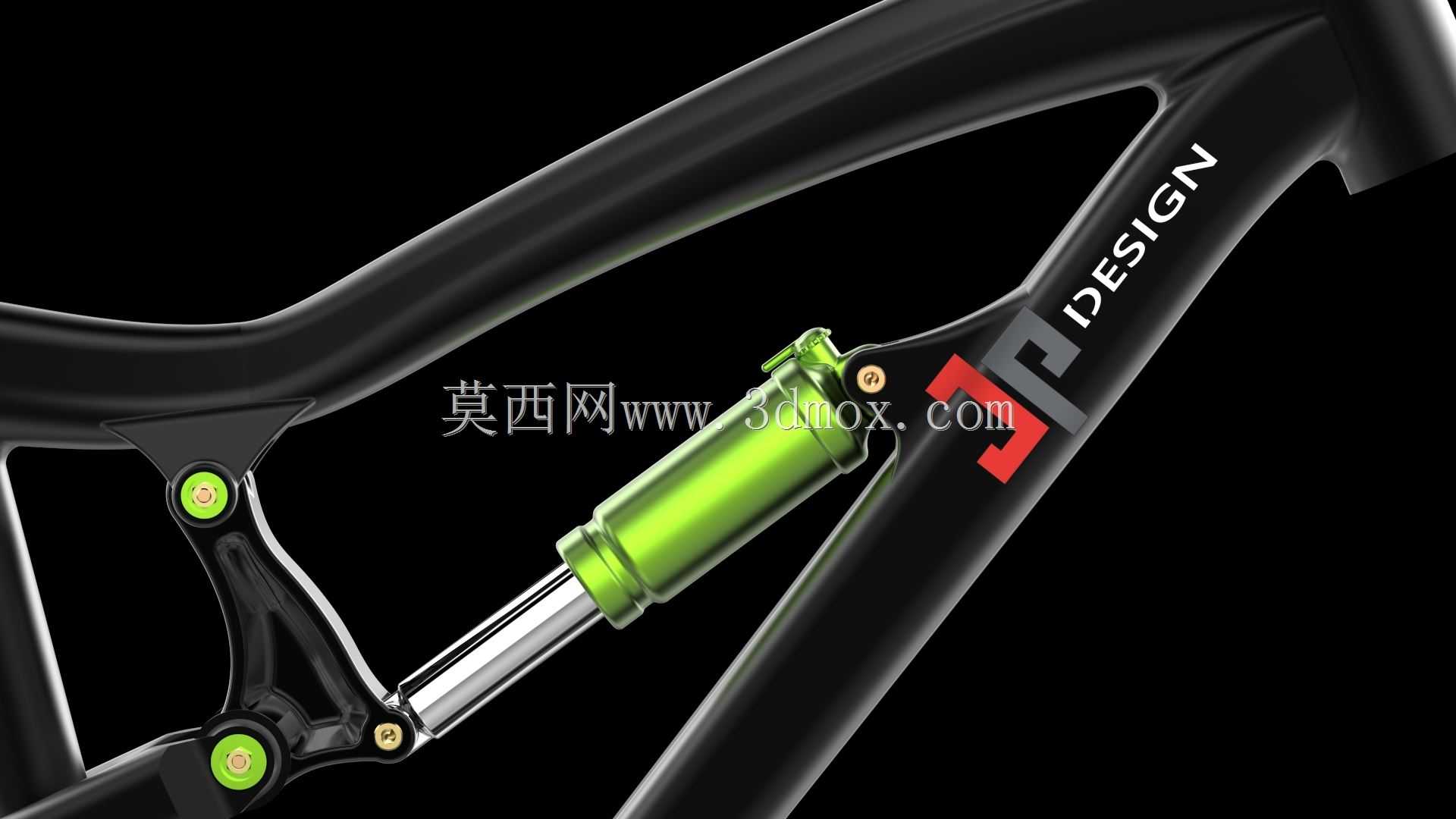

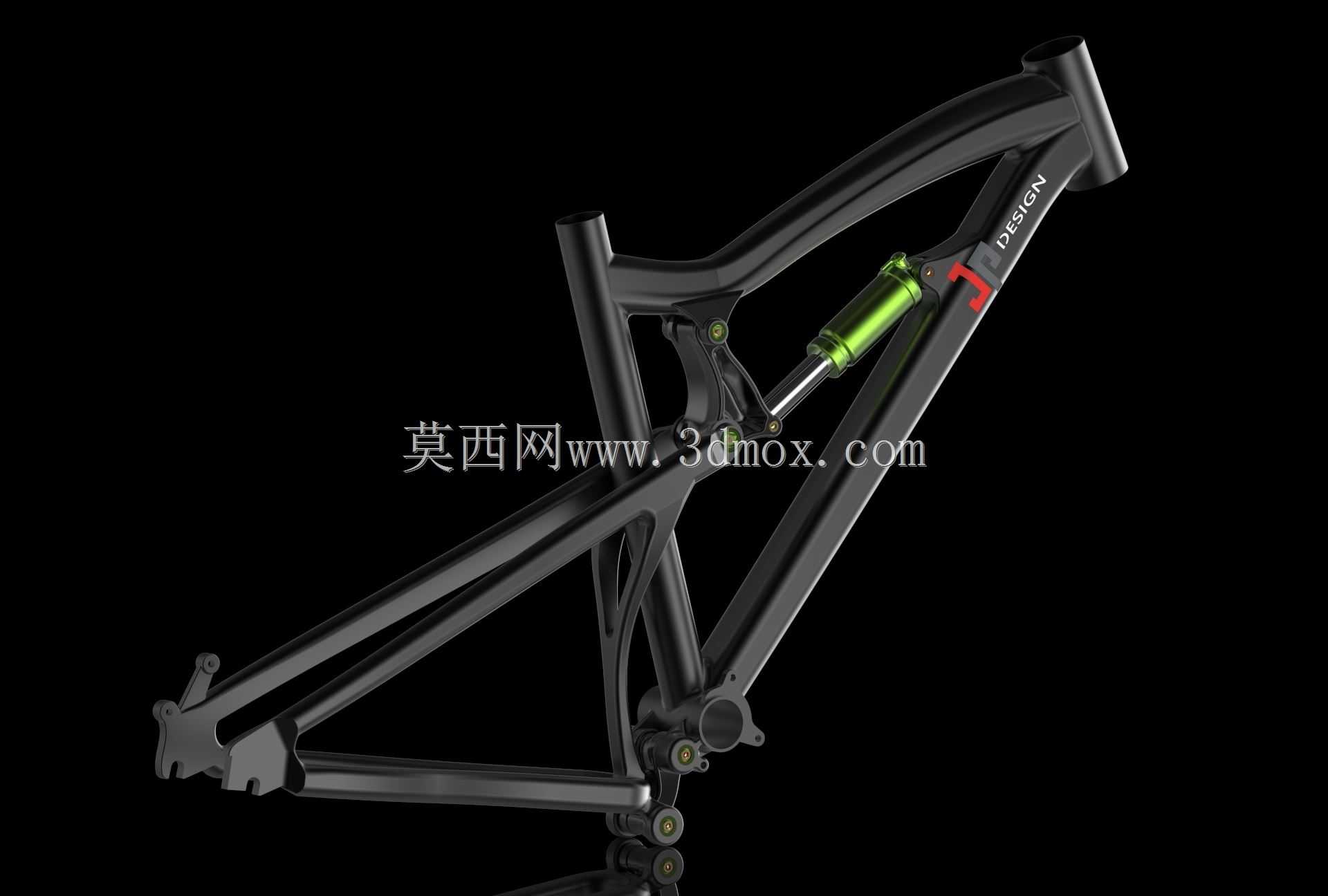

这套结构针对全地形山地骑行场景开发,核心作用是在骑行过程中过滤路面传递的颠簸冲击,避免轮组跳动导致的抓地力流失,同时降低骑手腰部、手臂承受的连续震动负荷,适配林道穿越、速降、耐力越野等多种复杂骑行工况。从结构布局来看,采用多连杆虚拟转点设计,转点位置经过多轮迭代优化,能够在避震器压缩行程中动态改变后轮轴运动轨迹,踩踏发力时连杆机构形成刚性锁止趋势,减少避震器不必要的泄力动作,遇到大落差冲击时,连杆带动避震器线性压缩,阻尼与弹簧刚度匹配不同压缩阶段的受力需求,初段过滤小碎石、铺装路面接缝带来的高频微震,中段吸收连续颠簸路面的中等幅度冲击,末段应对飞包落差、深坑冲击的大行程压缩,避免打底带来的结构硬冲击。设计过程中优先考虑安装边界的适配性,避震器上下安装点采用标准鱼眼轴承配合衬套结构,上安装点固定在车架上管与立管衔接的补强区域,下安装点通过连杆与后下叉、后上叉形成联动,所有转点位置都预留了密封轴承安装位,能够阻挡泥水、沙尘进入转动副,延长维护周期。连杆构件采用异型截面设计,在保证连接刚度的前提下尽可能削减非受力区域的材料厚度,降低整体簧下质量,提升后轮跟随路面起伏的响应速度。避震器外置的气室或弹簧结构预留了足够的调节空间,用户可以根据自身体重、骑行风格调整预压、压缩阻尼、回弹阻尼参数,不需要改动车架主体结构就能适配不同使用需求。结构的安装尺寸完全兼容主流27.5寸、29寸轮组的全避震山地车架,后叉开档、碟刹安装座位置都遵循通用行业标准,不需要额外定制配件就能完成整车装配。在受力传递路径上,后轮受到的冲击先通过后下叉传递到下连杆,再分流到避震器和上连杆,最终分散到车架主体的各个管材上,避免应力集中在单一焊接位置,所有铰接点的受力方向都经过受力仿真验证,保证在大冲击载荷下不会出现连杆变形、转点松旷的问题。连杆与车架管材的衔接位置都做了避让设计,避震器全行程压缩过程中不会出现与轮胎、车架管材、传动组件的运动干涉,后轮最大压缩行程下,轮胎与上管之间仍保留足够的安全间隙,即使沾附厚泥也不会出现卡滞。这套结构的设计逻辑没有盲目追求长行程,而是在行程长度、踩踏效率、结构重量三者之间做了平衡,既能够满足越野骑行的减震需求,又不会让整车在爬坡踩踏时出现过多的动力损耗,转点的位置设定让刹车时避震器不会因为制动力出现过度压缩,保持刹车过程中的车身姿态稳定,避免重心过度前移带来的操控风险。
