法兰底座可调角度旋转支承结构

项目分类:3D模型 发布时间:2021-10-16 ID:323922
  • 法兰底座可调角度旋转支承结构
  • 法兰底座可调角度旋转支承结构
  • 法兰底座可调角度旋转支承结构
  • 法兰底座可调角度旋转支承结构
  • 法兰底座可调角度旋转支承结构
  • 法兰底座可调角度旋转支承结构
  • 法兰底座可调角度旋转支承结构
  • 法兰底座可调角度旋转支承结构

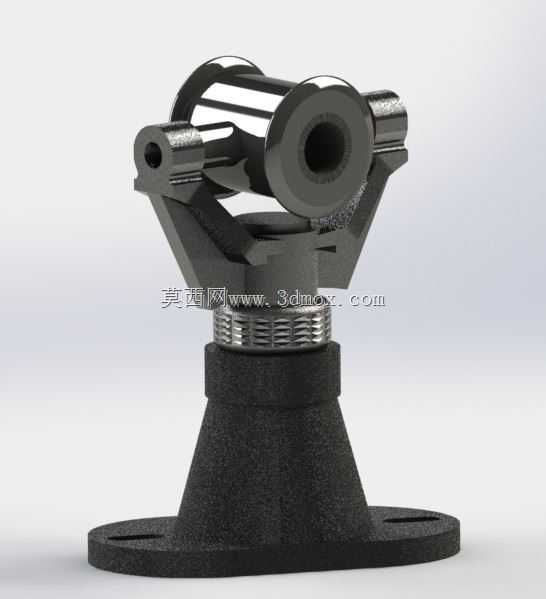

这类带法兰底座的旋转支承结构,常出现在需要多角度调整作业方位的中小型设备工位上,比如车间流水线旁的辅助工装定位架、检测工位的工件夹持支承座、小型喷涂设备的喷头转向基座,甚至户外轻型监测设备的安装调节座都能看到同类结构的身影。它的核心作用是在保证支承刚性的前提下,让上部搭载的功能部件完成水平方向回转以及一定俯仰角度的调整,调整到位后可通过中部的螺纹锁紧结构锁止角度,避免作业过程中出现方位偏移。

从结构设计逻辑来看,底部采用锥形过渡的法兰盘结构,是为了在控制整体安装占用面积的同时,最大化提升支承的抗倾覆能力——法兰盘上预留的四个安装孔可适配M8-M12规格的膨胀螺栓或内六角螺栓,能直接固定在钢制工作台面、水泥基座或者铝型材框架上,锥形段从法兰盘向上逐步收窄,既减少了不必要的材料占用,也能让上部承受的偏载力顺着锥面均匀传导到整个安装基面,避免应力集中在法兰与立柱的连接焊缝位置。中部的螺纹锁紧段采用细牙梯形螺纹设计,相比普通三角螺纹,细牙螺纹的自锁性能更好,锁紧后不会因为设备运行产生的振动出现松脱,梯形牙型的承载能力更强,即便上部搭载的部件重量达到十数公斤,频繁调整角度也不会出现螺纹滑牙的问题。

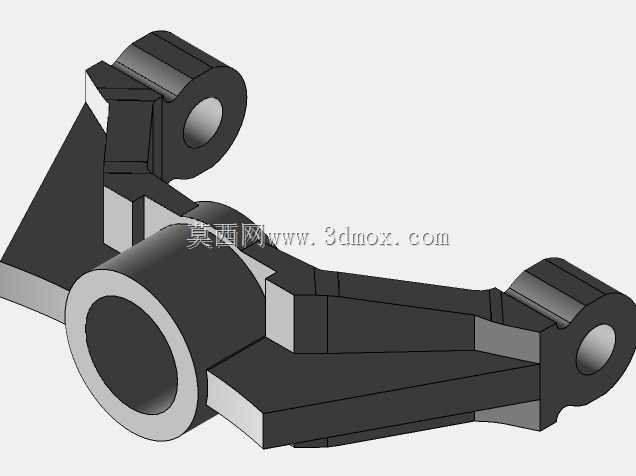

上部的铰接回转部分采用双叉耳配合中心轴的结构,两侧的耳座对称分布,中心轴贯穿上部的回转筒体,让筒体可以绕中心轴完成正负30度范围内的俯仰调整,同时整个上部组件可以绕底部立柱的轴线完成360度水平回转,两个维度的调整自由度组合起来,基本可以覆盖常规作业需要的所有方位角度。上部筒体的内孔设计为阶梯通孔,既可以直接穿装管线、连接杆类部件,也可以通过加装过渡套适配不同直径的外接构件,筒体两端的凸台结构是为了加装锁紧顶丝,当穿装的外接构件调整到合适伸出长度后,拧紧顶丝即可完成固定,不需要额外设计复杂的夹持结构。

在实际安装使用时,需要注意几个边界尺寸:底部法兰盘的总直径控制在160mm左右,四个安装孔的中心距为130mm,安装时需要提前在基座上打好对应位置的孔位,避免出现安装孔错位;整体结构的总高度在180mm上下,上部回转筒体的中心高度距离安装基面约140mm,选型时要确认上部搭载部件作业时的最低高度需求,避免出现高度差导致的作业干涉;俯仰调整的最大角度不要超过设计阈值,强行超角度调整会导致耳座与筒体之间出现刚性碰撞,长期超行程使用会造成耳座变形甚至断裂。另外在日常维护中,中部的螺纹锁紧段需要定期涂抹少量锂基润滑脂,避免螺纹积尘出现卡滞,铰接中心轴的位置每半年加注一次润滑油,保证角度调整时的顺畅度,不会出现卡顿或者异响。

这类结构相比一体式固定支承,最大的优势在于调整灵活,不需要整体拆卸重新安装就能改变作业方位,而且整体结构没有复杂的传动构件,加工难度低,普通的车铣设备就能完成所有零件的加工,后期维护成本极低,非常适合需要频繁调整作业角度的轻型工位使用。在建模过程中,需要重点关注铰接部分的配合间隙,中心轴与耳座孔的配合采用H8/h7的间隙配合,既保证转动顺畅,又不会出现过大的旷量,螺纹段的配合要预留足够的锁紧行程,保证角度调整到任意位置都能完成可靠锁止,法兰盘上的安装孔位置要严格对称,避免安装时出现螺栓无法穿入的问题。
