柴油机燃油喷射喷油器结构设计

这款喷油器是内燃机燃油供给系统的核心精密部件，主要适配中小功率直喷式柴油机，在车用动力、工程机械动力、农用机械动力、固定式发电机组动力等场景中承担燃油精准喷射的核心功能。实际运行过程中，高压燃油从上部进油接口进入部件内部，经过内置的燃油通路抵达针阀偶件腔，当燃油压力达到针阀开启阈值时，针阀克服调压弹簧预紧力抬升，高压燃油就通过喷嘴头部的微小喷孔以雾化形态喷入燃烧室，与压缩后的高温空气充分混合，为缸内燃烧提供均匀的可燃混合气；当供油压力回落至关闭阈值时，针阀在弹簧力作用下快速落座，切断燃油喷射，避免出现滴油、二次喷射等异常工况，直接决定内燃机的燃烧效率、排放水平与运行稳定性。

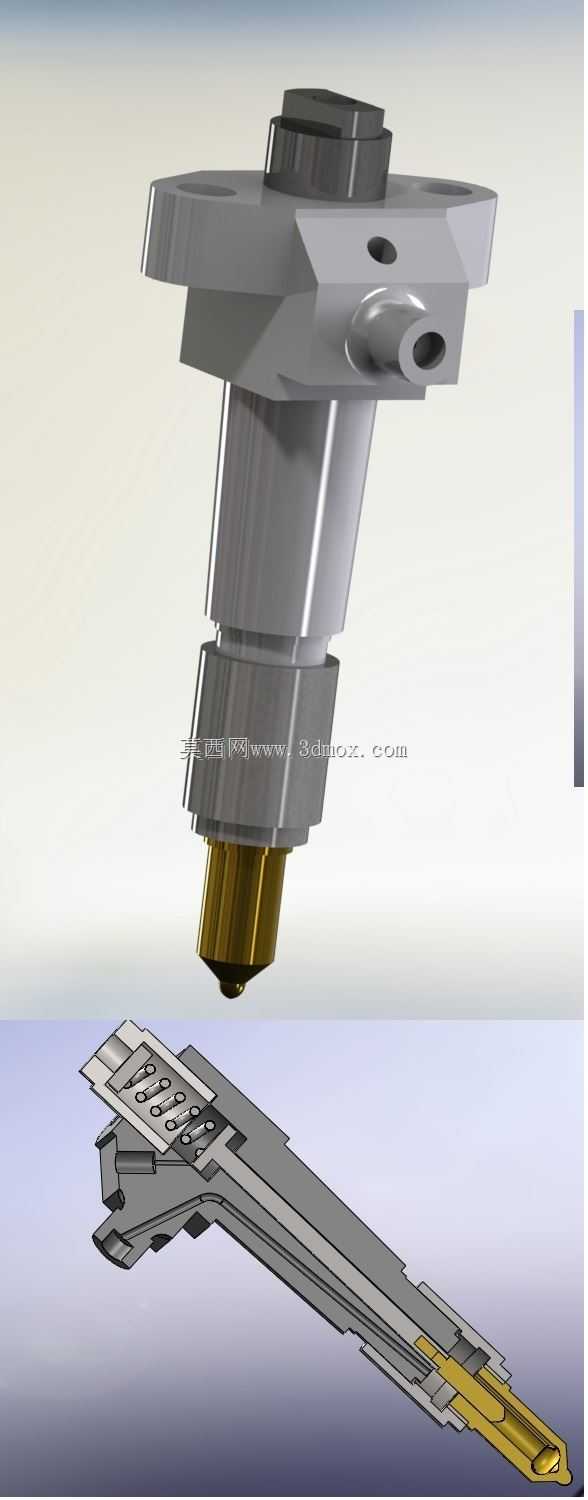

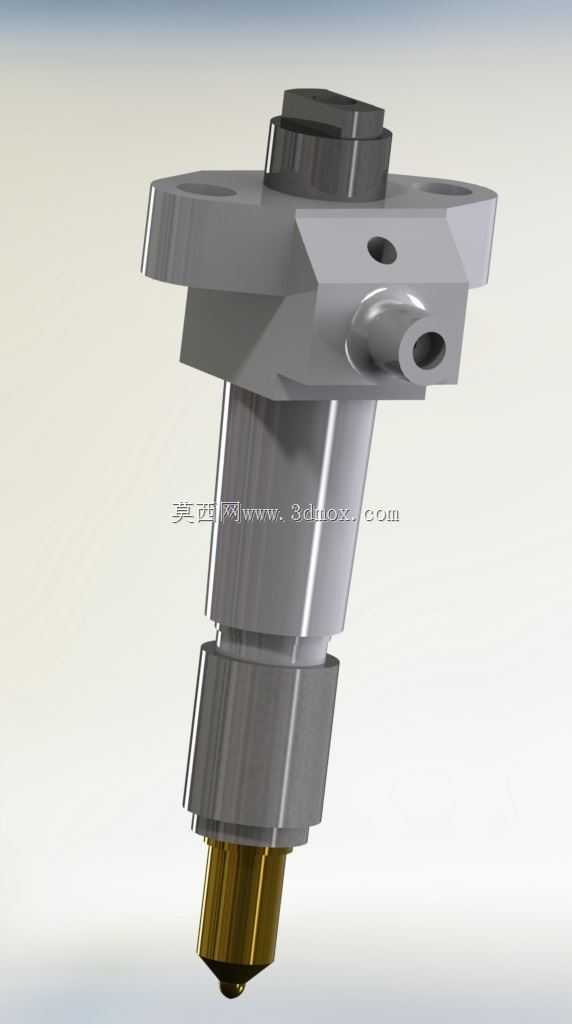

从结构设计逻辑来看，该部件采用法兰式安装定位结构，上部法兰盘设置两个对称的安装通孔，用于穿过缸盖固定螺栓，实现喷油器在气缸盖安装位的精准定位，法兰下端面与缸盖安装面之间通过铜质密封垫片实现高压燃气与燃油腔的密封，防止燃气窜入燃油系统或者燃油泄漏到冷却腔。法兰侧部预留的倾斜通孔为回油通路，用于导出针阀偶件间隙泄漏的少量燃油，维持喷油器内部腔室压力稳定，避免回油背压异常影响喷射正时。上部的进油接口采用标准高压油管连接锥面，能够匹配常规高压油管的球头密封结构，保证高压燃油输送过程无泄漏。

中部的壳体部分采用阶梯轴式结构，不同轴段的直径匹配气缸盖安装孔的不同内径公差，安装时轴段与安装孔之间采用小间隙配合，既保证装配过程的顺畅性，也能为喷油器提供径向定位，避免运行过程中出现径向晃动，保证喷嘴头部与燃烧室的相对位置精度。喷嘴头部采用多喷孔结构设计，喷孔的孔径、喷射角度都经过匹配燃烧室形状的优化，保证喷出的油束能够覆盖燃烧室的主要空间，避免油束直接撞击燃烧室壁面造成积碳或者燃油不完全燃烧。针阀与针阀体作为核心精密偶件，配合间隙控制在微米级，既保证针阀往复运动的顺畅性，又能实现高压燃油的密封，避免偶件间隙泄漏量过大导致的供油压力不足。

设计过程中充分考虑了实际工况的热负荷与机械负荷，喷嘴头部直接暴露在燃烧室高温燃气中，工作时局部温度可达数百摄氏度，因此结构上预留了足够的壁厚，同时壳体的导热路径经过优化，能够将喷嘴头部的热量通过缸盖安装面传导出去，避免喷嘴头部温度过高导致燃油结焦堵塞喷孔。调压弹簧的预紧力通过上部的调整垫片进行校准，装配时通过选配不同厚度的调整垫片，可以精准设定针阀的开启压力，保证同一批次喷油器的开启压力一致性，避免多缸内燃机出现各缸喷油量不均的问题。

从安装边界尺寸来看，法兰盘的外径、安装孔的中心距都匹配主流中小功率柴油机的缸盖安装位尺寸，喷油器整体插入缸盖的长度经过严格控制，保证喷嘴头部伸出缸盖底面的高度处于设计范围内，既不会因为伸出过长被活塞碰撞，也不会因为伸出过短导致油束喷射位置偏离燃烧室。进油口的位置与角度适配常规高压油管的布置走向，不会与缸盖罩、气门摇臂机构等周边部件产生运动干涉。回油口的位置也预留了足够的回油管安装空间，方便整机厂进行外围管路的布置。

在实际选型匹配过程中，这类喷油器需要根据内燃机的排量、燃烧室形式、标定功率、喷射压力等级来匹配对应的喷孔参数与弹簧预紧力，不同机型对喷油器的喷雾锥角、流量系数都有明确要求，建模过程中对各个配合面的形位公差、偶件配合间隙、密封面的粗糙度都做了符合工程实际的还原，能够为燃油系统匹配计算、安装干涉检查、维修拆装模拟提供准确的三维参考，也可以作为内燃机相关课程设计、机械结构教学的参考案例，帮助从业者理解精密燃油部件的结构逻辑与设计要点。
