带提手家用塑料水桶三维结构设计

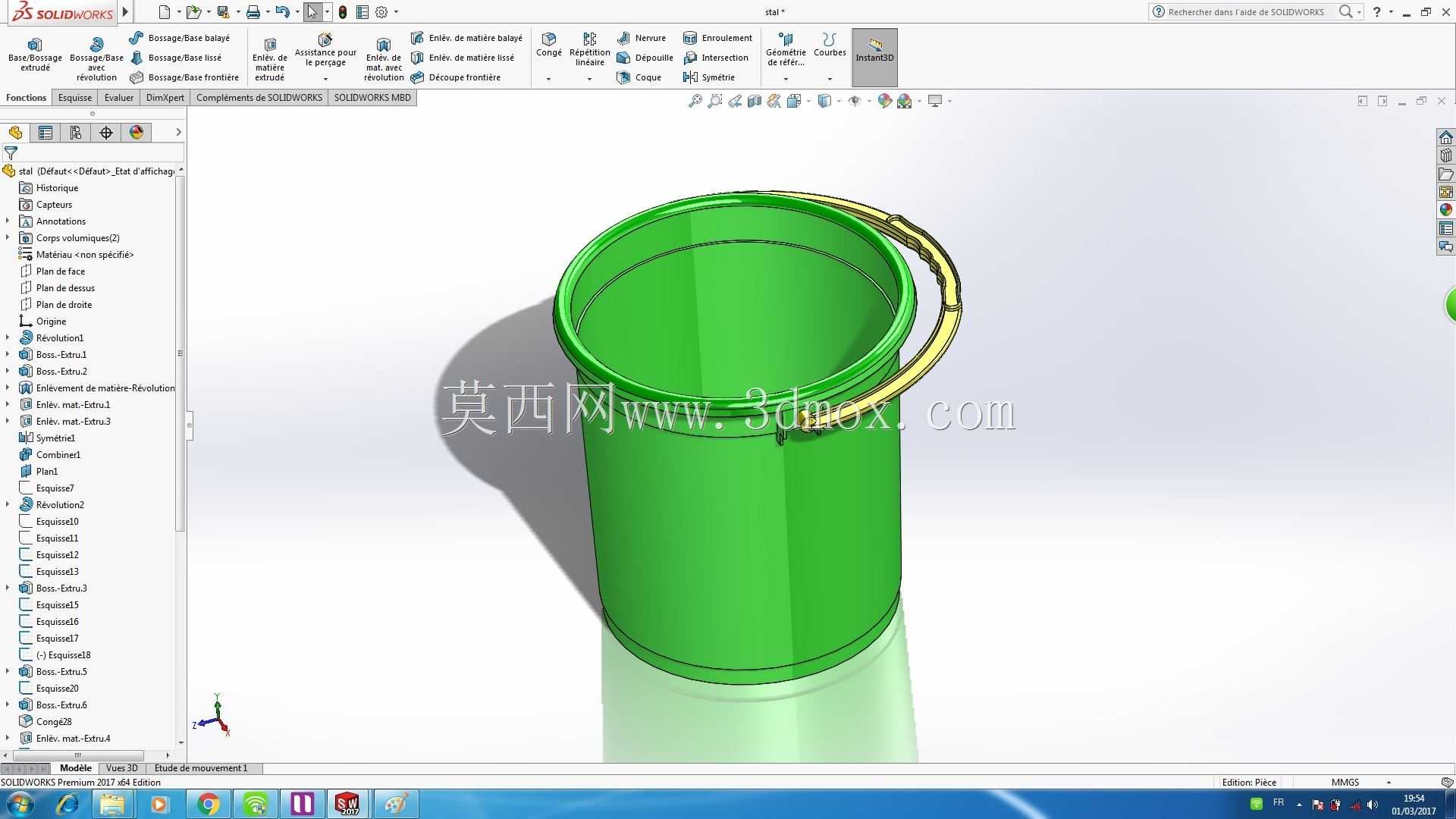

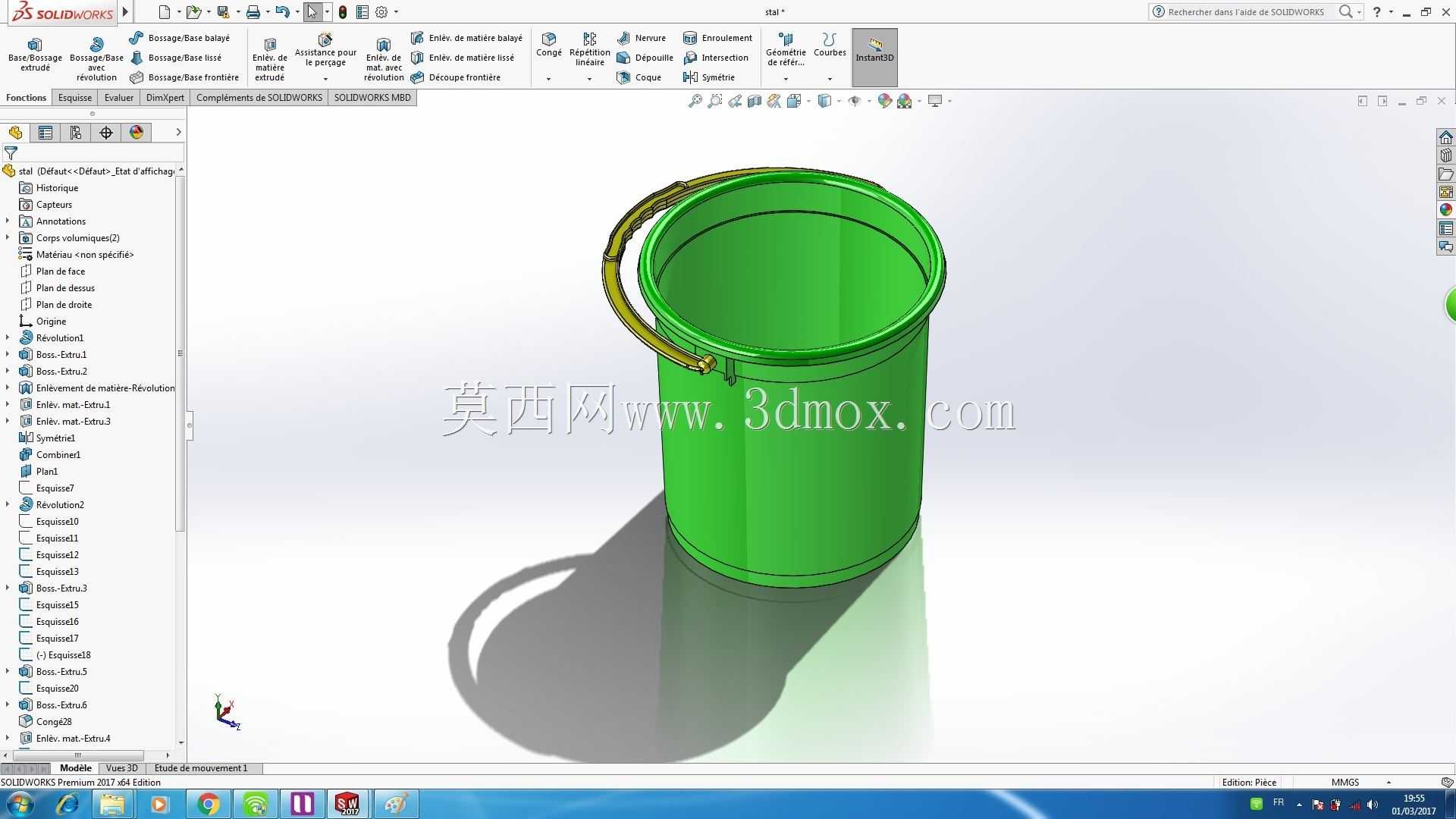

日常清洁、物料分装场景中，手提塑料桶是普及率极高的日用容器，这款带弧形提手的圆柱型塑料桶，在结构设计上充分兼顾了注塑成型工艺要求与实际使用的人机工程特性。从整体结构来看，桶身采用上宽下窄的微锥度设计，锥度控制在合理区间，既能够保证空桶状态下可以互相嵌套堆叠，大幅降低仓储与运输过程中的空间占用，也能在注塑脱模阶段顺利脱出型腔，避免桶壁出现脱模拉伤、顶白等工艺缺陷。桶口位置做了加厚卷边结构，卷边内部形成封闭的环形加强筋，一方面提升了桶口的抗形变能力，在倾倒液体时卷边可以形成规整的导流面，避免液体顺着桶壁外侧流淌打湿握持部位，另一方面卷边位置预留了提手安装的铰接位，两个对称的铰接凸台与卷边一体注塑成型，不需要额外装配金属嵌件，减少装配工序的同时也避免了嵌件松动导致的提手脱落问题。提手采用弧形圆截面结构，截面直径根据满载承重状态下的手部压强计算确定，握持位置做了微弧加宽处理，当桶内满载液体时，提手与手掌的接触面积足够分散载荷，减少长时间提拎时的手部勒压感；提手与桶身铰接的位置做了限位结构，当提手向上翻折到竖直提拉位置时，铰接位的凸台会卡入提手端部的限位槽内，避免提拎过程中提手左右晃动导致桶身倾斜洒漏，当提手向下翻折贴合桶壁时，不会突出桶身最大外轮廓，保证堆叠时不会出现干涉。桶底位置设计了环形的支撑脚，支撑脚高度略高于桶底平面，当放置在不平整的地面或者有少量积水的台面时，桶底主体不会直接接触积水，避免桶底长期浸泡出现老化加速的问题，同时环形支撑脚形成的封闭空间可以在桶身放置时形成一定的负压吸附效果，提升放置状态的稳定性，轻微触碰不会出现侧翻。桶壁厚度采用渐变设计，靠近桶口的位置厚度稍大，向下逐步过渡到均匀壁厚，壁厚差控制在注塑工艺允许的范围内，避免成型过程中出现缩痕、气泡等缺陷，桶壁内侧做了光滑过渡处理，没有多余的凸起结构，方便倾倒后清洁内壁残留的液体或者物料，不会出现清洁死角。从实际使用场景来看，这款桶既可以用于家庭日常清洁盛水、分装洗衣液等清洁用品，也可以在生产车间用于盛装小型五金零件、分装切削液等工业辅料，结构强度能够满足满载状态下的提拎、搬运需求，铰接位置的反复弯折寿命经过结构校核，能够满足日常使用的弯折频次要求，不会出现短期使用后提手断裂的问题。在建模过程中，所有的圆角过渡都做了统一处理，避免出现尖锐棱角，既符合塑料制品的安全设计要求，也能减少注塑过程中的应力集中，提升产品的整体抗冲击性能，桶身外表面没有多余的装饰结构，为后续的丝印标识、贴标预留了平整的安装面，不需要额外做表面处理就可以完成品牌标识的加工。
