嵌入式高速缓存电路板防护壳体结构设计

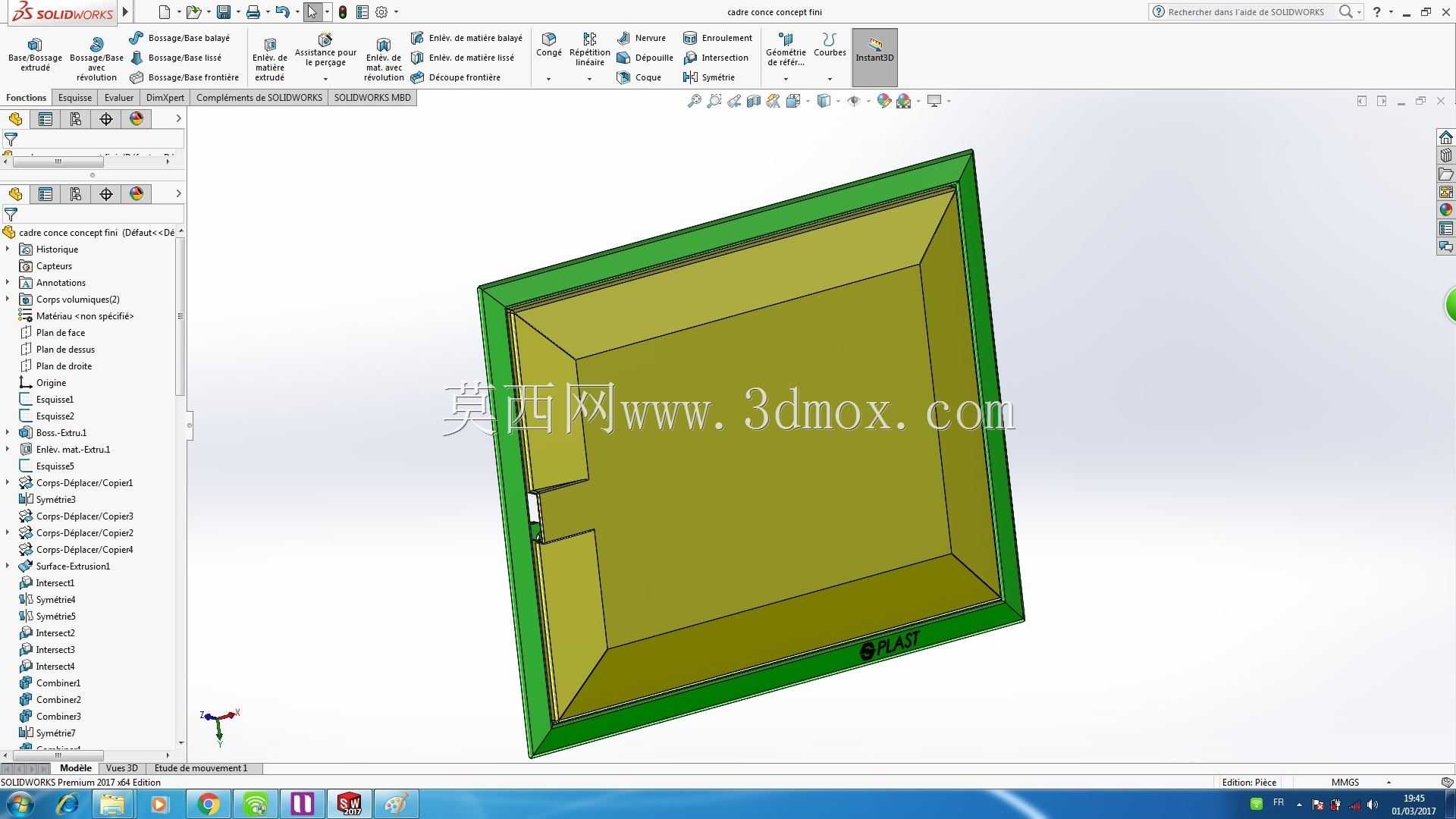

在工业控制板卡、嵌入式计算模组的实际应用场景中，高速缓存电路板往往需要配套专属的防护结构，来规避装配过程中的磕碰、运行环境中的粉尘侵扰，以及板卡边缘金手指、贴片元件的意外剐蹭损伤。本次设计的壳体结构，针对正方形布局的高速缓存电路板做了适配，整体采用带围边的槽式结构，围边高度刚好覆盖板卡上最高的贴片电容与缓存芯片，不会额外占用板卡上方的散热空间，同时围边内侧做了0.2mm的让位倒角，装配时板卡可以顺着倒角滑入槽内，不会出现卡滞或者刮伤板卡阻焊层的问题。

从实际设备适配的角度来看，这类缓存板卡大多插装在工业计算机、边缘计算网关的主板插槽上，壳体的外侧壁做了统一的厚度控制，侧壁厚度均匀保持在1.8mm，既满足注塑成型时的料流填充要求，不会出现缩痕、缺料的成型缺陷，也能保证相邻插槽的板卡之间留有足够的安全间隙，不会出现壳体干涉导致板卡无法插装到位的问题。壳体其中一侧的围边开有缺口结构，这个缺口的位置刚好对应板卡的金手指插拔端，缺口宽度比金手指区域宽3mm，既不会遮挡金手指与插槽的接触区域，也能在板卡插拔时给手指留出施力空间，方便运维人员在设备维护时快速拆装板卡，不需要额外借助工具撬动壳体。

设计过程中优先考虑了板卡的固定方式，没有采用额外的螺丝柱结构，而是在围边内侧设置了三处微凸的卡点，卡点的凸起高度为0.15mm，当板卡完全推入槽内时，卡点会刚好卡在板卡的工艺缺口位置，实现板卡与壳体的过盈配合固定，不需要额外点胶或者打螺丝，既减少了装配工序，也避免了螺丝柱过高占用板卡布线空间的问题。同时壳体的底部做了0.3mm深度的网格状加强筋，加强筋的间距为8mm，既可以提升壳体整体的结构强度，避免壳体受外力挤压出现变形，也能在板卡与壳体底部之间留出均匀的空气间隙，帮助缓存芯片运行时的热量通过空气对流散出，不会因为壳体直接贴住芯片导致热量积聚，影响缓存的读写稳定性。

在安装边界的把控上，壳体的整体外形尺寸与板卡的边缘尺寸保持单边2mm的余量，不会超出板卡的原有安装轮廓，不需要修改原有设备内部的板卡安装位尺寸，可以直接替换原有无防护的裸板安装方案。壳体的边角位置做了R1.5的圆角处理，避免装配时尖锐的边角割伤操作人员，也能减少边角处的应力集中，在设备出现小幅振动时，不会因为应力集中导致壳体边角出现开裂。针对板卡上的定位孔位置，壳体底部对应做了下沉式的让位孔，让位孔深度为0.5mm，当需要通过螺丝将板卡固定在设备支架上时，螺丝头可以完全沉入让位孔内，不会凸起顶住板卡导致板卡变形。

从实际使用的工况出发，这类缓存板卡往往需要在有轻微振动的工业环境下长期运行，壳体与板卡的配合间隙控制在0.1mm以内，既不会因为间隙过大导致板卡在壳体内出现窜动，也不会因为间隙过小导致板卡拆装困难。围边的顶部做了0.1mm的微倒角，当多块板卡叠放存储时，上层板卡的壳体不会刮伤下层板卡的表面元件。另外壳体的外表面做了哑光的粗化处理，不会在设备内部形成光线反射，影响设备内部其他光敏感元件的正常工作，同时粗化表面也不容易残留指纹与灰尘，长期使用后依然能保持整洁的外观，不会因为积灰导致绝缘性能下降。
