带冷却系统透明发动机缸体结构

在车用动力、小型通用内燃机、教学实训台架的开发与验证环节，缸体作为整台发动机的核心承载基体，其冷却流道布局、缸孔同轴度、安装面平面度直接决定了整机的热管理效率、运转可靠性与服役寿命。这款透明结构的缸体设计，核心是将原本封闭在铸件内部的冷却水道、螺栓过孔、凸轮轴安装腔、曲轴箱避让空间全部做可视化呈现，打破了传统金属缸体无法直接观测内部流场、结构干涉的局限。

从实际应用场景来看，这类透明结构件首先可用于内燃机研发阶段的流场验证，搭配染色示踪液就能直接观测冷却液在不同转速、不同水泵压力下的流动状态，排查是否存在流道死区、局部流速过低导致的热点风险，相比传统的CFD仿真计算，实物可视化观测能更直观捕捉到仿真边界条件设置偏差带来的流场差异，尤其是缸盖结合面附近的水套拐角区域、缸套周围的环形流道区域，很容易出现仿真未覆盖到的涡流滞止区，通过透明结构就能直接标记调整。其次在职业院校、企业内部的新员工培训场景中，这类透明缸体不需要拆解就能让学习者快速理解发动机缸体的内部构造，清楚看到冷却水从水泵入口进入后，如何分流到各个缸套周围，再通过上水孔进入缸盖水套完成循环，比传统的剖视金属模型更具整体感，不会因为剖切面破坏结构的连续性认知。

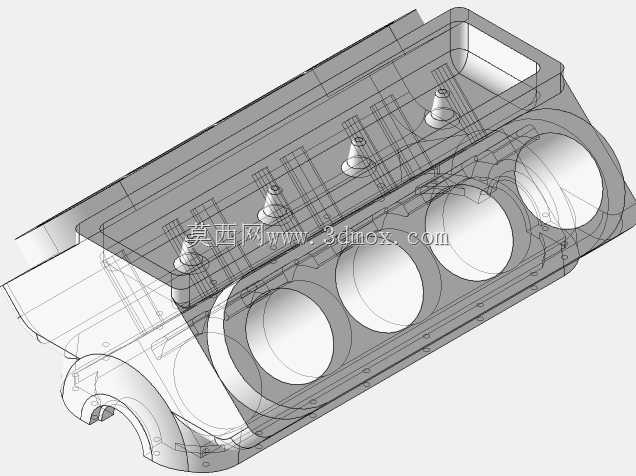

设计思路上，这款缸体采用直列四缸的布局形式，四个缸孔沿曲轴轴线方向等距排布，相邻缸孔之间的壁厚预留了足够的冷却流道空间，避免相邻缸之间的热传导叠加导致缸壁温度过高。顶部的结合面按照缸盖安装的螺栓孔位做了对应布置，每个螺栓孔周围都设计了环形的冷却水流过区域，保证螺栓紧固区域的温度均匀，减少热态下螺栓预紧力衰减的风险。缸体侧面预留了水泵安装接口、节温器座安装位、机油冷却器的连通通道，这些接口的位置都参考了量产自然吸气汽油机的通用布置，和现有成熟机型的外围附件安装尺寸具备互换性，可直接搭配常规的发动机外围附件做装配演示。

安装边界方面，这款缸体的曲轴箱部分遵循常规直列四缸机的轮廓尺寸，缸孔直径适配常见的小排量乘用车缸径规格，缸心距保持在量产机型的通用区间，既保证了足够的缸体刚度，又不会过度增加整机的宽度尺寸。后端的飞轮壳安装面、前端的正时链腔安装位都按照通用的安装边界设计，可直接匹配标准的曲轴、连杆、活塞组件做运动干涉验证，透过透明的缸壁能直接观察活塞在缸孔内的往复运动状态，以及曲轴运转时连杆和曲轴箱内壁的间隙是否足够，排查运动件在热态膨胀后是否会出现碰擦风险。冷却流道的截面尺寸经过反复校核，保证各个缸的冷却液流量分配偏差控制在合理区间，避免出现前后端缸体冷却不均的问题，流道的拐角处都做了圆弧过渡，减少冷却液流动的阻力损失，降低水泵的工作负荷。

在功能特性上，透明材质的结构件除了可视化观测的优势，还能在装配验证阶段快速发现螺栓过孔是否对齐、密封胶圈是否安装到位，不需要反复用探针对孔，大幅提升装配教学、样机试制阶段的效率。缸体顶部的燃烧室凹坑避让区域、气门避让槽都和量产缸体的尺寸保持一致，可直接搭配对应的缸垫、缸盖做密封试验，观测冷却液是否会出现串漏到燃烧室或者油道的问题。油道的布置也在透明结构中做了等比例还原，能清晰看到主油道如何从缸体侧面的机油入口延伸到各个主轴承座位置，再通过分油道向凸轮轴、液压挺柱位置供油，帮助设计人员排查油道的节流位置是否合理，保证各个摩擦副的机油压力符合设计要求。
