汽车线材加工用绕线卷筒结构设计

在汽车线束生产的线材加工工序中，这类绕线卷筒是整线物料流转、张力控制环节的核心承载部件，不同于普通民用线缆卷筒，汽车线束所用的线材多为薄壁绝缘低压线、多芯屏蔽线，对线筒的径向跳动、侧壁限位精度、表面摩擦系数都有更严苛的要求。日常生产里，这类卷筒直接安装在放线架、张力站的悬臂轴上，上游对接线材拉制、绝缘包覆工序的成卷收料，下游对接裁线压接工位的恒张力放线，一旦卷筒的形位公差超标，很容易出现放线过程中线层塌落、绝缘层刮擦破损、张力波动超差的问题，直接影响后续端子压接的良品率。

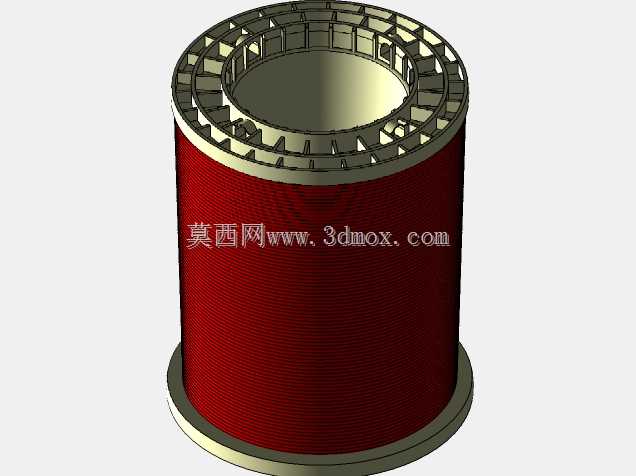

从结构设计逻辑来看，这个卷筒采用分体式组合结构，中间筒体部分采用大直径薄壁圆筒设计，外壁做了细微的网纹滚花处理，目的是增大与最内层线材的静摩擦力，避免满卷状态下内层线材与筒壁出现相对滑移，导致放线时线层错乱；筒体上下两端的端盖采用带辐条的栅格结构，而非整面实心端板，一方面是在保证端盖径向支撑强度的前提下尽可能降低整体自重，减少悬臂安装轴的径向载荷，降低长时间满卷静置时的轴系挠度变形，另一方面栅格间隙可以方便操作人员观察内部线层的剩余量，也能在车间周转过程中减少积灰、积液的存留，避免线材绝缘层被污渍长期侵蚀。端盖内侧做了15度的导向锥面，当收线过程中线材出现小幅轴向偏移时，锥面可以自动把线层导回筒体的有效缠绕区间，不需要操作人员频繁停机调整排线位置。

尺寸边界上，这类适配汽车线束加工的卷筒，筒体有效缠绕高度通常匹配主流汽车线束的单卷定长要求，内径与放线架的标准悬臂轴做间隙配合，配合公差控制在H8/g7区间，既保证安装拆卸顺畅，又不会因为间隙过大导致转动时出现偏心晃动；端盖的外径比筒体缠绕外径单边高出30mm左右，这个高度是经过多轮生产验证的，既可以避免满卷状态下最外层线材从端盖边缘滑脱，又不会因为端盖过高导致相邻卷筒在物料架上存放时出现空间浪费。筒体两端的定位止口做了倒角处理，方便和端盖装配时快速对位，端盖与筒体的连接采用嵌入式卡扣加周向定位销的结构，不需要额外的紧固件，日常维护时可以快速拆解，清理筒壁残留的线屑、绝缘胶皮残渣。

实际使用场景里，这类卷筒要适配从0.3平方毫米的信号线到6平方毫米的电源线的缠绕需求，所以筒体的整体强度做了针对性强化，满卷承重状态下，筒体的径向变形量控制在0.2mm以内，避免因为筒壁变形导致线层之间的挤压应力过大，出现绝缘层压痕、线芯变形的问题。和普通工业线缆卷筒不同，汽车线材加工用的卷筒对动平衡也有一定要求，因为高速放线时转速最高可以达到每分钟120转，如果动平衡超标，会导致整个放线架出现振动，带动线材出现周期性的张力波动，最终导致裁线长度误差超差，所以设计时端盖的辐条采用等角度均布结构，每个栅格的镂空尺寸、重量差控制在5g以内，装配后整体动平衡等级可以达到G16级，完全满足中高速放线的使用要求。另外，端盖边缘做了R3的圆角处理，避免操作人员搬运、换卷时被锋利的金属边缘划伤，也防止刮碰到线材的绝缘层，这个细节在很多通用卷筒设计里经常被忽略，但在汽车零部件生产的安全规范、品质规范里是明确要求的结构细节。

在产线适配性上，这个卷筒的安装基准面做了精加工处理，表面粗糙度控制在Ra1.6，和放线架的定位法兰贴合时不会出现轴向窜动；筒体的内壁做了环形的减重槽，在不降低筒体整体刚度的前提下，把整体重量降低了18%左右，操作人员单人即可完成满卷卷筒的上下料操作，不需要额外的辅助吊装设备，能有效缩短换卷的辅助时间，提升整线的生产效率。针对部分带屏蔽层的线材，卷筒的所有金属结构件都做了防静电表面处理，避免缠绕过程中静电积累击穿线材的绝缘层，或者静电放电引燃周边的绝缘材料挥发物，满足汽车零部件生产车间的ESD防护要求。
