可拆卸按压式喷雾瓶结构三维设计

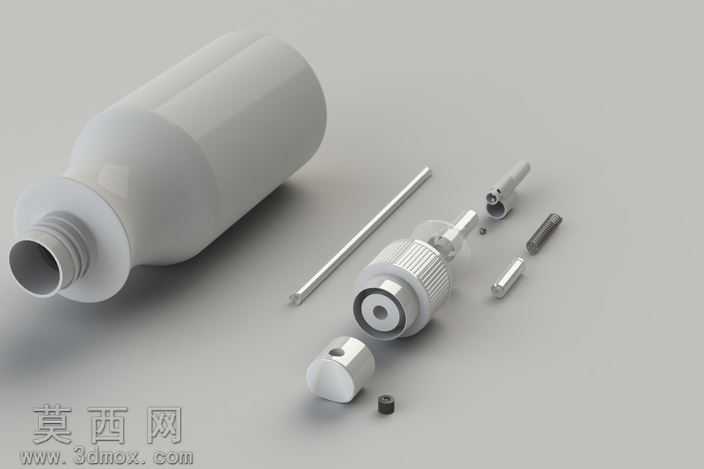

本作品为可拆卸按压式喷雾瓶的完整三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建，首先对喷雾瓶的核心组成进行拆分建模，分别创建瓶身主体、按压头、导流金属杆、活塞组件、复位弹簧、密封胶圈、雾化喷嘴、锁紧卡扣等独立零件，每个零件均严格参照实际日化喷雾容器的尺寸比例进行参数设定，瓶身部分采用回转体特征结合抽壳命令完成构建，瓶肩处做平滑圆弧过渡处理，瓶口螺纹采用标准牙型参数建模，保证与喷头底座的旋合匹配度。喷头内部的流道结构采用扫描切除命令完成，精准还原液体从瓶内汲取到雾化喷出的通路走向，活塞与泵腔的配合尺寸按照间隙配合标准设定，保证按压过程的顺滑度与密封性。材质与渲染阶段，针对不同零件赋予对应材质属性，瓶身采用半透明白色PP塑料材质，调整粗糙度与折射参数模拟真实塑料瓶的哑光质感，金属导流杆赋予304不锈钢材质，添加轻微反射效果体现金属光泽，按压头外层采用防滑纹理的硬质塑料材质，密封胶圈赋予黑色软质橡胶材质，弹簧采用镀锌金属材质，所有零件装配完成后添加环境光源，采用三点布光法进行渲染，主光源从侧上方打亮主体，辅光源弱化阴影死区，背景采用浅灰色哑光平面，最终渲染图清晰呈现所有拆分零件的形态与装配关系，能够直观展示喷雾瓶的内部工作结构。设计过程中重点考量了喷雾瓶的实际使用逻辑，对泵体的汲液行程、弹簧的复位弹力行程、喷嘴的雾化孔径参数都做了对应模拟验证，保证结构设计符合实际生产装配要求，所有零件之间的装配约束完全按照实际装配关系添加，可实现虚拟装配干涉检查，也可直接导出用于结构验证、3D打印打样或者开模参考，完整还原了日常按压喷雾瓶从外部壳体到内部核心雾化组件的全部结构细节。
