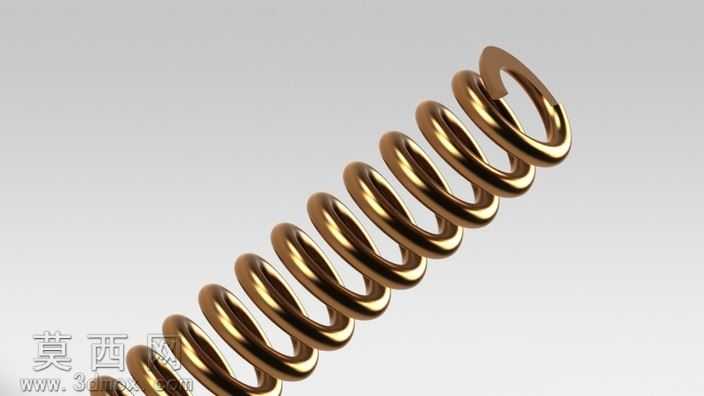

金色圆柱螺旋压缩弹簧三维建模作品

本作品为圆柱螺旋压缩弹簧的三维建模成果，建模过程依托SolidWorks平台完成，整体设计严格遵循通用机械弹簧的设计规范，还原了压缩弹簧的典型结构特征。建模初期首先梳理弹簧的核心参数逻辑，确定弹簧的中径、线径、有效圈数、支撑圈数以及自由高度等关键尺寸，通过螺旋线扫描的核心建模方式生成弹簧主体结构：首先绘制弹簧两端支撑圈的闭合轮廓，再通过螺旋线路径与圆形截面的扫描特征，生成连续的螺旋簧体部分，对两端支撑圈做并圈磨平的结构处理，还原实际压缩弹簧端部的贴合支撑形态，保证模型结构与实际工业生产中的弹簧零件结构一致。材质渲染阶段，为模型赋予了金色金属材质，调整材质的金属度、粗糙度参数，模拟铜质弹簧或者镀金色弹簧的金属光泽质感，添加合适的环境反射效果，让簧体表面的金属反光自然柔和，清晰呈现螺旋曲面的流畅弧度，同时通过光影调整突出每一圈簧丝的圆柱轮廓，让模型的立体感更强，能够直观展现弹簧的螺旋升角、圈间距等结构细节。设计思路上，本模型聚焦通用压缩弹簧的标准化结构，没有添加多余的装饰性结构，完全围绕工业通用弹簧的实际形态进行还原，建模过程中对螺旋线的节距做了分段处理，中间有效圈部分保持等节距设计，保证弹簧受力时的均匀压缩特性，两端支撑圈部分逐步减小节距实现并圈效果，让端部结构能够平稳贴合安装基面。模型的每一处曲面都做了连续性检查，避免出现扫描特征的破面、扭曲问题，保证簧体曲面光滑流畅，既可以作为机械设计中的标准件调用素材，也能够用于弹簧结构的教学演示，直观展示圆柱螺旋压缩弹簧的结构组成与形态特征，帮助使用者快速理解这类弹性五金零件的外形特点与结构逻辑。
