利勃海尔挖掘机铲斗三维结构设计

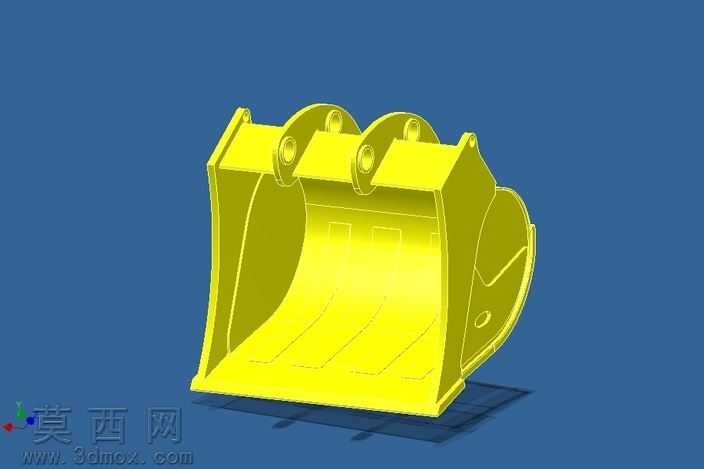

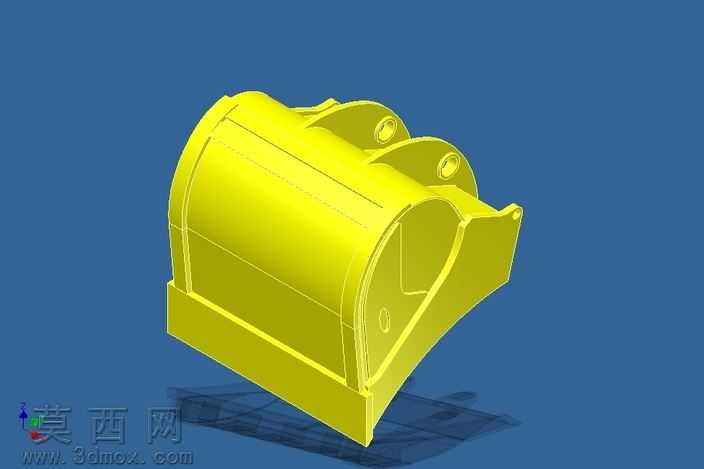

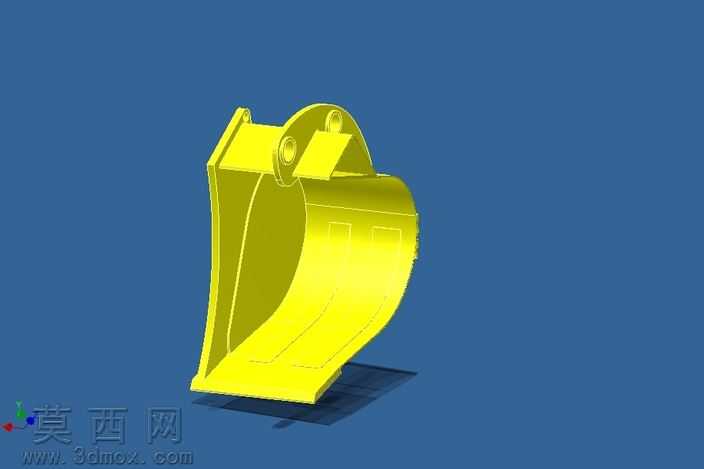

本作品为利勃海尔系列挖掘机配套的铲斗三维建模成果，建模过程严格遵循工程机械工作装置的设计规范，以实际作业工况下的受力逻辑为核心搭建整体结构。建模初期先梳理铲斗的功能分区，明确斗唇切削区、斗容装载区、铰接连接区、侧部加强区的边界比例，参考同吨位挖掘机铲斗的作业参数确定斗容、开口宽度、挖掘深度对应的三维尺寸，确保模型符合真实产品的作业适配性。建模阶段采用实体建模与曲面建模结合的方式，先通过草图绘制斗体的纵向截面轮廓，拉伸生成基础斗胚，再对斗唇部位做加厚切削处理，预留斗齿安装的卡位结构；斗体两侧的耳板铰接部位单独建模，严格匹配铰接销轴的孔径、孔位间距与板厚参数，保证与挖掘机斗杆、连杆的安装适配性，耳板与斗体的连接部位做圆弧过渡处理，还原真实焊接结构的应力分散设计。材质渲染阶段，针对铲斗的耐磨钢材质特性调整材质参数，赋予模型高硬度金属的哑光黄漆面质感，对铰接孔内壁、斗唇切削边缘做轻微的磨损质感处理，模拟实际作业中的使用痕迹，渲染背景采用纯色深蓝底色，突出铲斗本身的结构轮廓，通过光影调整清晰展现斗体内部的弧形导流面、侧部加强筋的凸起结构、背部的弧形耐磨板造型。结构设计上重点还原铲斗的受力优化细节，斗体内部的弧形曲面按照物料滑落轨迹设计，减少装载时的物料残留，降低卸料阻力；侧刃部位做外凸加厚处理，提升侧边挖掘时的抗磨损能力；背部的加强筋沿受力方向排布，从铰接耳板延伸至斗唇部位，分散挖掘时的冲击载荷，避免斗体受力变形。整个建模过程严格控制各部件的装配间隙，铰接部位的同轴度、各板件的拼接缝隙都按照真实焊接结构的公差要求设置，既保证模型的视觉还原度，也能为后续的工程受力分析、结构优化提供准确的三维数模基础，可用于工程机械配件的教学演示、产品改型设计参考等场景。
