挖掘机快换接头耦合结构三维设计

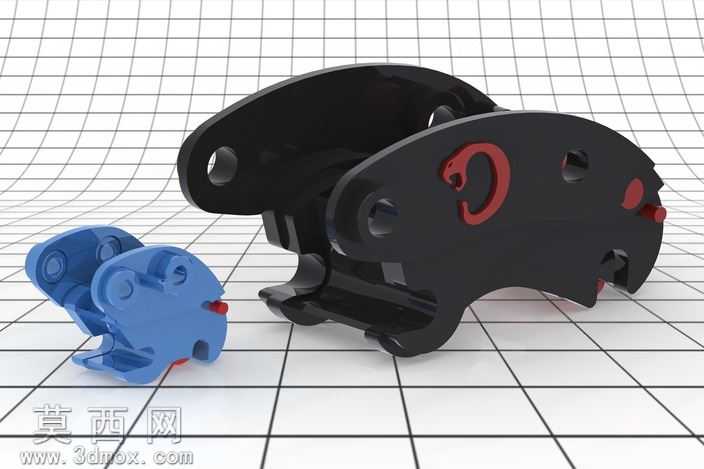

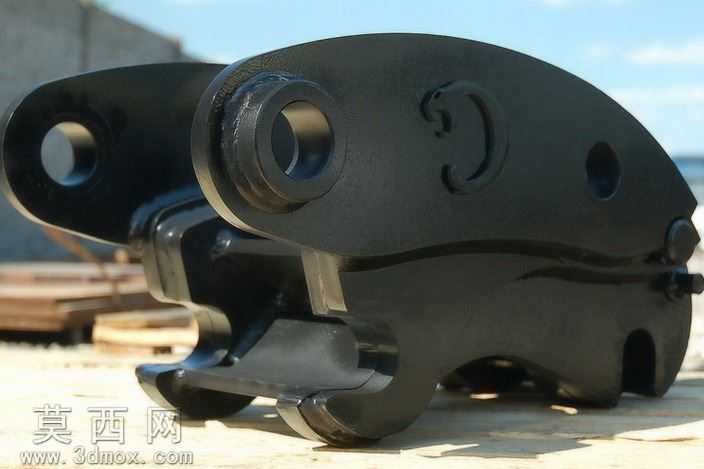

本作品为挖掘机快换接头的三维参数化设计成果，建模阶段采用SolidWorks完成全零件参数化构建，首先依据挖掘机属具快换的工况需求，拆解快换接头的核心组成：主体承载架、锁紧卡板、耦合锁止件、限位销轴、复位弹性组件等，对每个零件绘制精准的二维草绘截面，通过拉伸、切除、旋转、倒角、圆角等基础特征命令完成实体建模，对卡板的弧形咬合面采用样条曲线拟合实际属具连接销的轮廓弧度，保证装配后咬合间隙控制在合理公差范围内，避免作业过程中出现旷量。装配阶段采用自下而上的装配逻辑，先完成子组件的配合约束，对锁止件的活动行程添加高级机械配合，模拟实际快换作业中锁止、解锁的动作行程，验证结构运动过程中无干涉、无卡滞，同时添加全局干涉检查，排查所有零件在极限运动位置的配合状态，确保结构设计的合理性。材质与渲染阶段，针对主体承载架采用高强度合金钢材质参数，调整金属粗糙度、反射率参数还原铸钢件的哑光金属质感，对活动锁止件做差异化配色处理，采用醒目的红色标识锁止点位，配套的小型耦合演示件采用工程塑料蓝色材质，区分不同功能部件，渲染时添加网格地面环境，采用三点布光方案，主光勾勒主体轮廓，辅光补全暗部细节，顶光强化金属材质的高光表现，最终输出清晰的结构展示图，直观呈现快换接头的咬合结构、锁止点位与整体形态。设计思路围绕挖掘机属具快速切换的实际作业需求，优化传统快换接头的锁止结构，将耦合锁止件集成在主体架侧面，减少额外外置部件的磕碰风险，弧形卡板的咬合角度经过反复调整，既保证连接销的导入顺畅度，又能在锁止后形成可靠的楔形锁紧力，适配不同吨位挖掘机的属具连接销尺寸公差，整体结构紧凑，受力路径清晰，主体架的加厚区域对应作业时的主要受力点，避免应力集中导致的结构变形，可直接用于后续的工程出图、结构仿真与实物加工参考。
