手持便携电动螺丝批结构设计方案

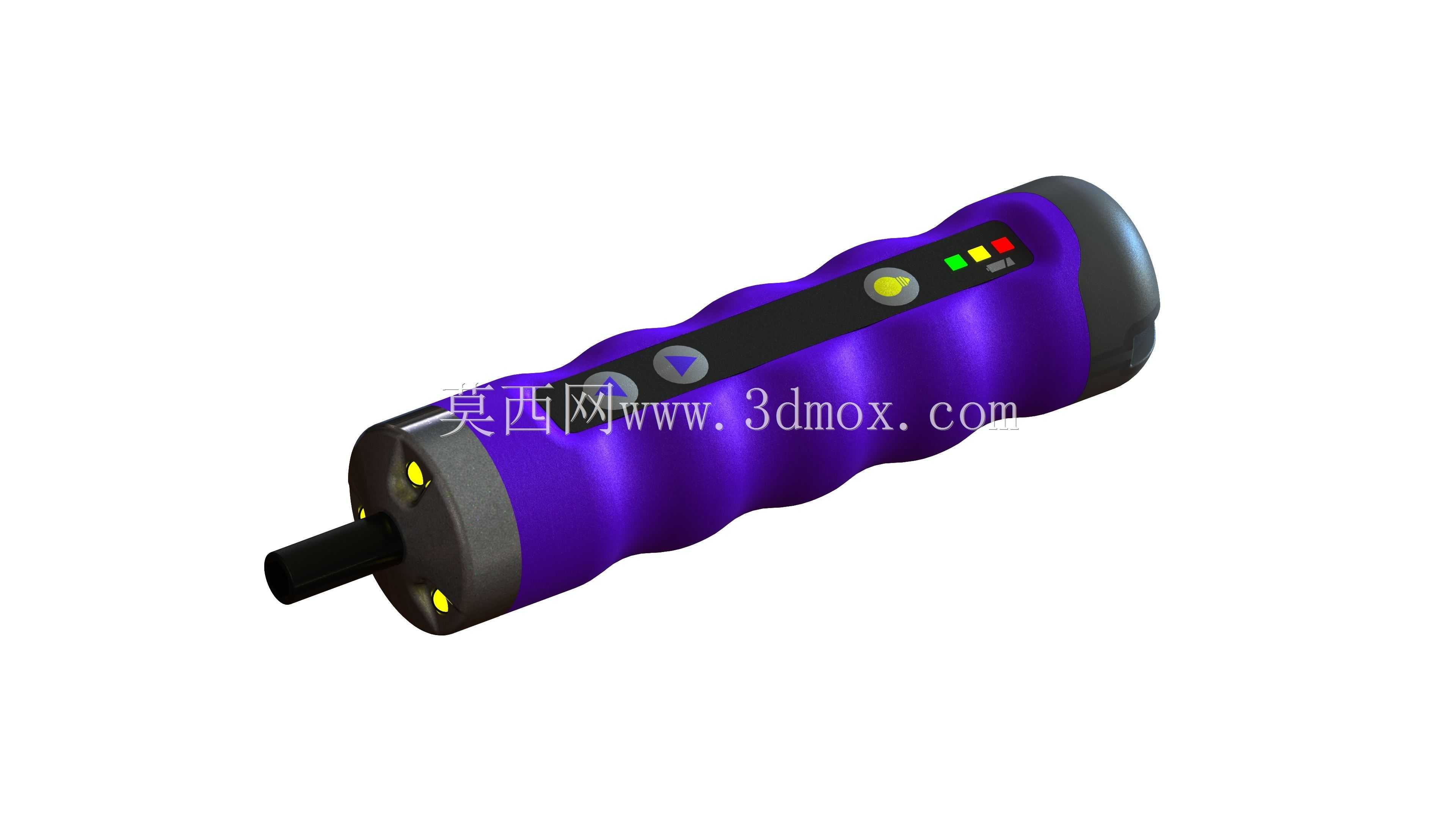

　　这款手持电动紧固工具的结构设计，首先围绕小空间装配场景的使用痛点展开，日常电子组装、小家电维修、家具拆装这类作业场景里，操作人员往往需要长时间握持工具完成反复的螺丝锁付动作，因此握持区域的曲面弧度完全贴合成年使用者手掌自然蜷曲的形态，外壳做了分段式的防滑凹凸纹理，即便手上沾有少量装配油污也能稳定握持，不会出现打滑脱手的情况。工具的输出端采用标准六角批头快换接口，可兼容市面上常规规格的十字、一字、内六角等不同类型批头，输出轴的径向跳动控制在0.1mm以内，保证锁付时批头不会晃动刮花螺丝槽口，前端设置的两颗辅助照明LED灯，在设备内部、柜体角落这类光线不足的作业位置，能直接照亮锁付点位，不需要额外配置手持照明设备。

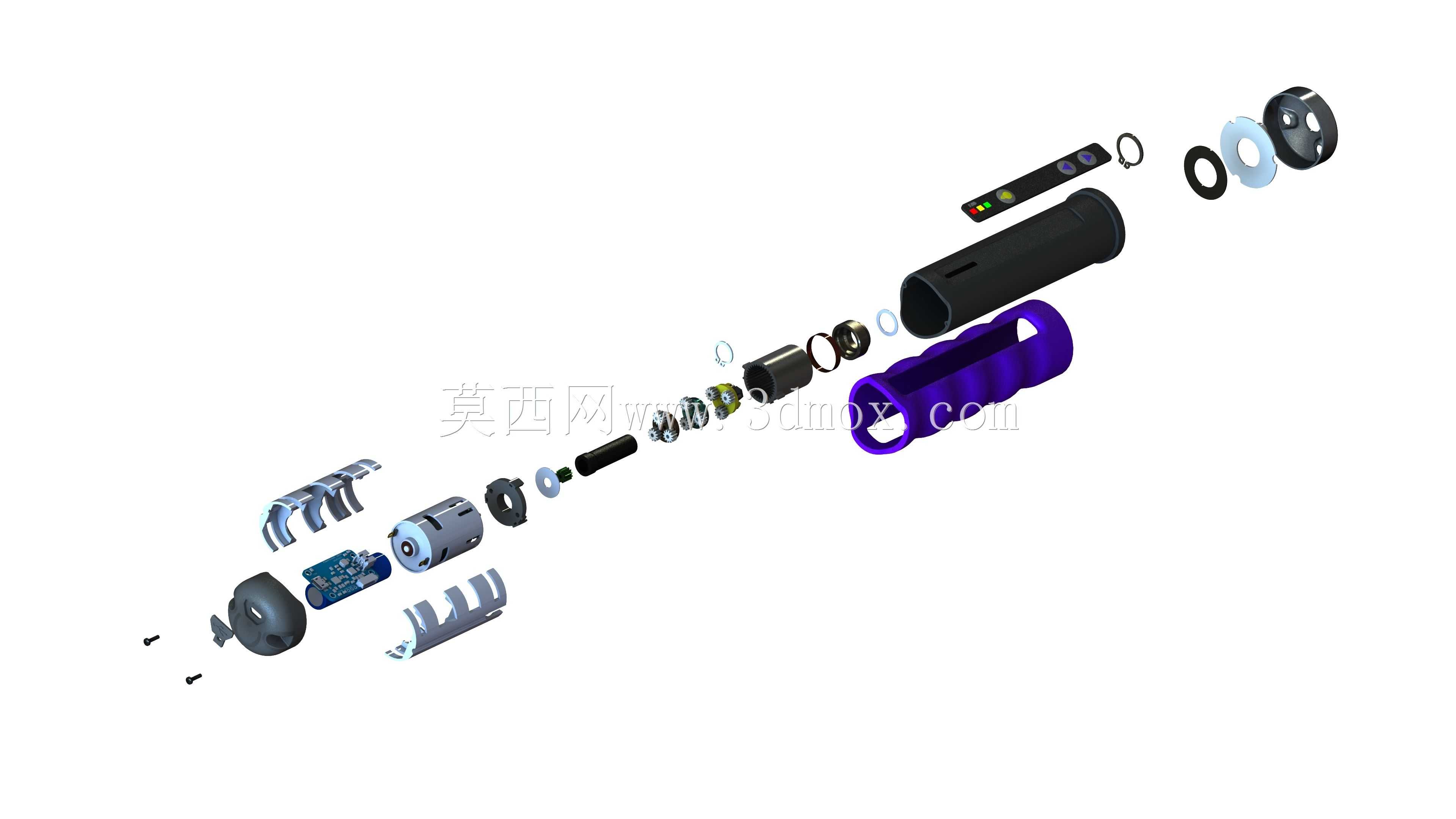

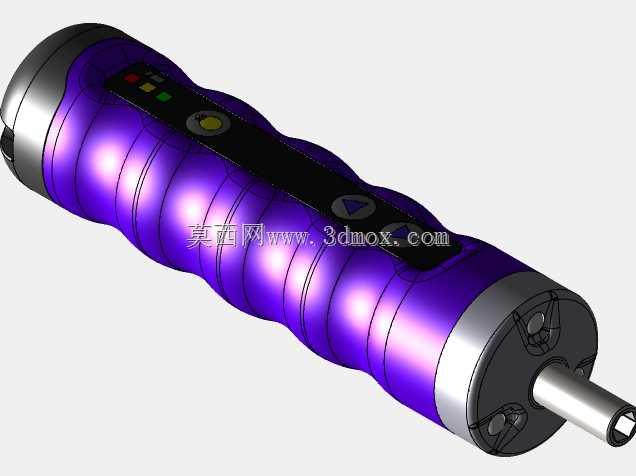

　　机身控制区域的按键布局完全贴合单手握持时的拇指操作范围，正反转切换按键做了凸起的触感标识，操作人员不用目视就能通过触感判断按键位置，实现盲操作切换锁付与退螺丝的动作，顶部的状态指示灯用不同颜色区分剩余电量、扭矩档位状态，作业过程中抬眼就能快速获取设备状态，不需要中断作业去查看屏幕参数。机身内部的动力传输结构做了同轴布局，电机、减速齿轮组、输出轴保持在同一条中心线上，既控制了整体机身的径向尺寸，也减少了偏心震动带来的握持疲劳，长时间连续作业时手部的震感远低于偏心布局的同类产品。

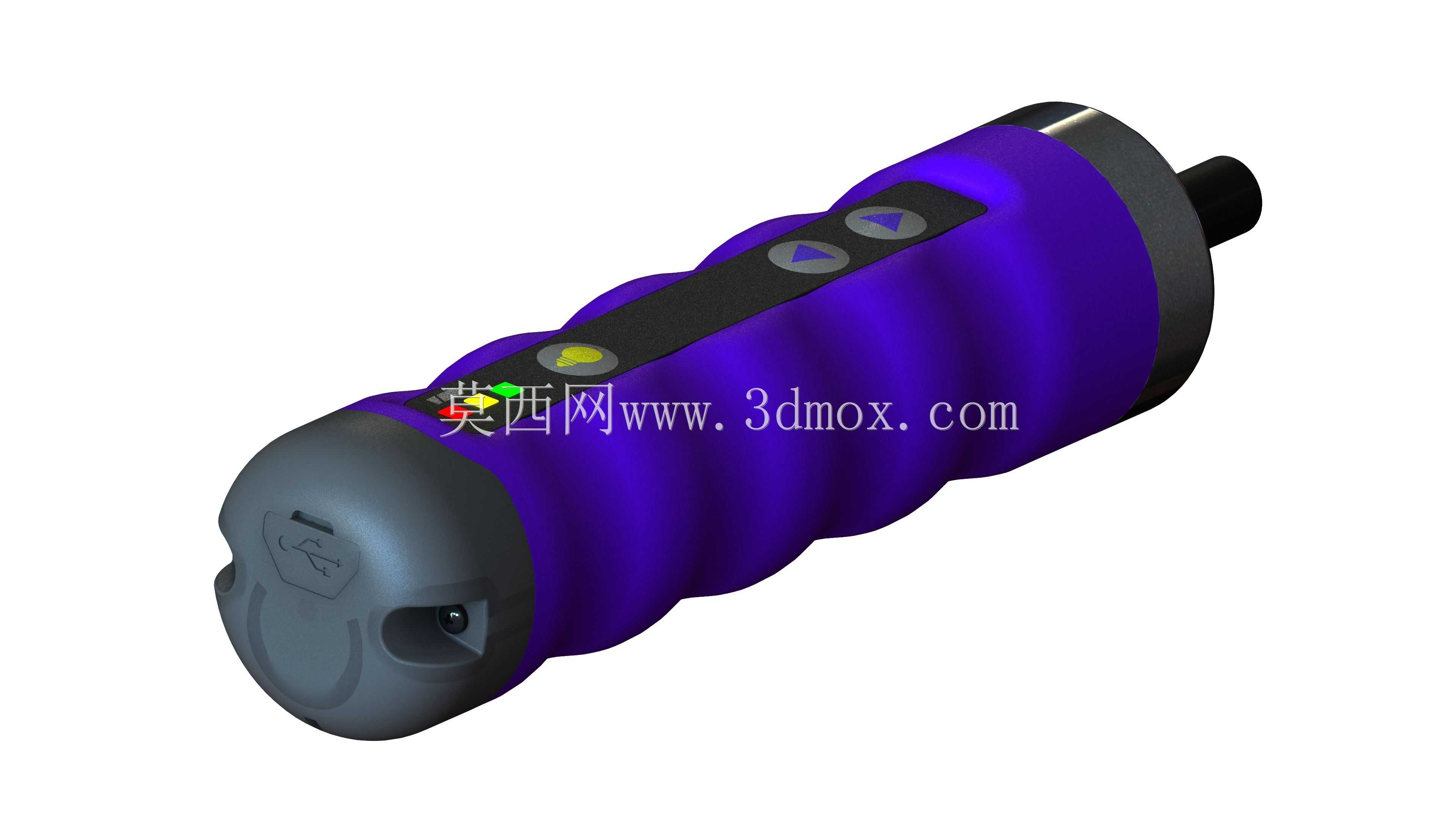

　　从安装边界来看，整机长度控制在180mm以内，最大握持处直径42mm，即便是手掌偏小的操作人员也能完全握持，机身尾部做了圆弧收边处理，在狭窄空间内操作时不会被边角卡滞，批头伸出端的长度预留了15mm的操作余量，遇到沉孔螺丝也能顺利伸入完成锁付，不会因为机身前端直径过大抵住工件表面。扭矩输出设置了多档调节区间，最低档位适合精密电子元件的螺丝锁付，不会因为扭矩过大打裂塑料壳体或者拧滑螺丝牙，最高档位可满足常规家具、五金构件的M4-M6规格螺丝锁付需求，覆盖绝大多数日常装配与维修的扭矩要求。

　　外壳的分模线设置在握持区域的两侧，不会在手掌贴合的位置留下合模缝的凸起硌手，表面做了哑光防滑的表面处理，既不容易残留指纹和油污，日常清洁也只需要用干布擦拭即可。电池仓集成在机身握持段内部，平衡了整机的前后重量，握持时重心落在手掌中心位置，抬臂操作时不会出现头重脚轻的下坠感，即便长时间举着工具在高位作业，手腕的负荷也能得到有效降低。整机的结构件之间做了均匀的装配间隙，外壳拼接处的缝隙控制在0.05mm以内，日常作业中少量的灰尘、金属碎屑不会轻易进入机身内部，延长内部传动结构与电路的使用寿命。
