带安装板的圆柱螺旋压缩缓冲弹性构件

日常做非标设备结构设计时，这类带上下安装平板的圆柱螺旋压缩弹簧，是缓冲减震工位最常用的弹性元件之一，很多刚入行的工程师容易忽略安装边界的匹配问题，导致弹簧装机后出现偏磨、预压量不足甚至弹出的故障。先从实际应用场景说起，这类结构常见于小型自动化设备的行程缓冲端，比如轻载输送线的末端挡停机构、小型工装夹具的压紧缓冲位、电子类产品组装工位的压头缓冲结构，也会用在小型检测设备的隔震支撑脚位置，替代定制化的弹性缓冲件，降低加工与采购成本。

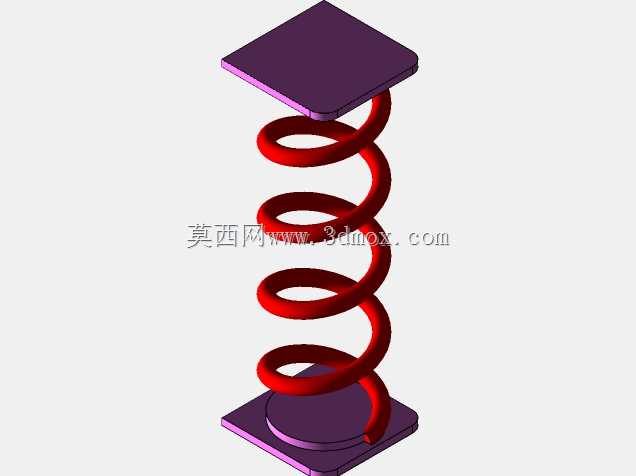

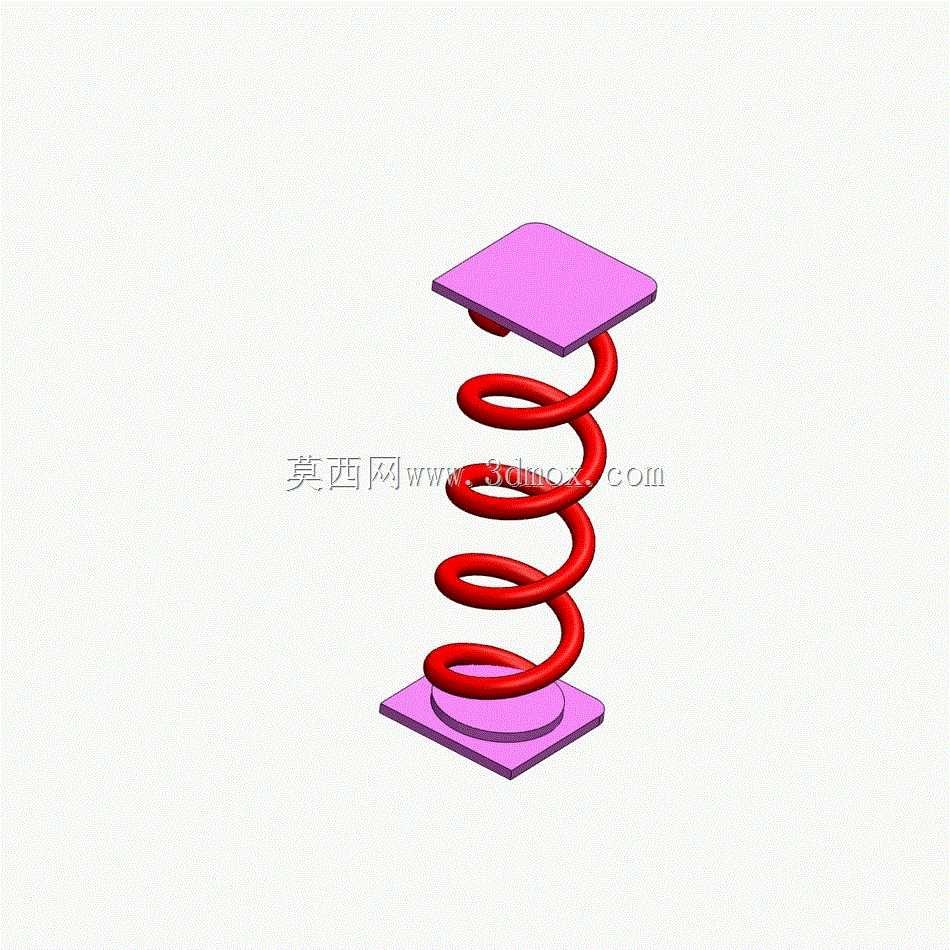

从功能特性来看，该结构上下端的方形安装板，核心作用是解决普通圆柱弹簧无固定安装位的问题，下端安装板中心设置的圆形凸台，刚好可以嵌入弹簧内圈实现径向定位，避免弹簧受压缩时出现径向窜动；上端平板与弹簧端部贴合，保证受压时端面受力均匀，不会出现弹簧端圈倾斜导致的弹力偏移。弹簧本身采用等节距圆柱螺旋结构，刚度线性度好，在有效压缩行程内弹力输出稳定，适合对缓冲力一致性有要求的工位，相比变节距弹簧，等节距结构的受力计算更简单，选型时可以直接通过线径、中径、有效圈数快速核算刚度，匹配设计需求的缓冲力值。

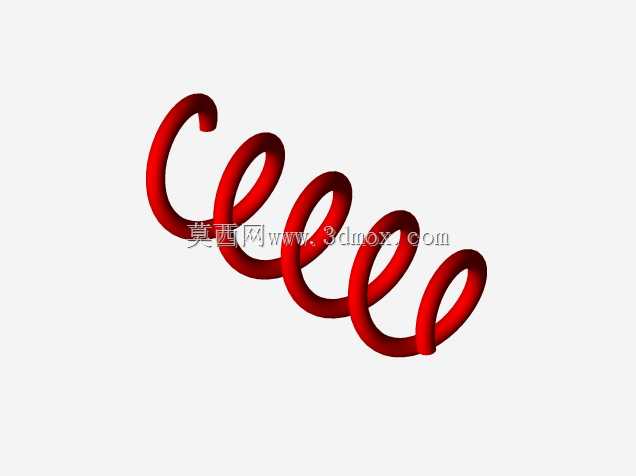

设计这类弹性构件时，首先要明确安装边界尺寸，上下安装板的边长需要大于弹簧外径2-3mm，既保证弹簧端面完全贴合在板面上，又不会占用过多安装空间；下端凸台的外径要比弹簧内径小0.1-0.2mm，既起到定位作用，又不会因为加工公差导致弹簧卡滞在凸台上无法正常伸缩。弹簧的有效圈数需要根据所需行程确定，通常预压量设置为弹簧自由长度的10%-15%，最大压缩量不超过弹簧全变形量的80%，避免弹簧出现塑性变形，缩短使用寿命。建模过程中，螺旋线的生成需要注意端圈的并紧处理，两端各设置一圈并紧磨平的支撑圈，保证弹簧端面与安装板的贴合度，减少工作时的异响与偏载问题。

实际选型应用时，还要考虑工作环境的影响，如果是在有轻微腐蚀的工位使用，弹簧材质可以选用304不锈钢，普通工况下选用65Mn弹簧钢即可，安装板的材质通常选用Q235钢做表面发黑处理，兼顾强度与成本。安装时需要保证上下安装板的平行度公差控制在0.1mm以内，避免弹簧受压时出现侧向力，导致弹簧圈之间出现异常磨损。另外要注意，这类带安装板的弹簧组件，不需要额外加装导向轴也能正常工作，在安装空间受限、无法布置导向杆的工位，相比普通裸弹簧有明显的应用优势，能大幅降低结构设计的复杂度，减少装配时的调整工作量。很多工程师在建模时容易忽略端圈并紧的细节，直接用等节距螺旋线生成整个弹簧，会导致实际加工出来的弹簧端面不平，装机后出现受力倾斜的问题，这也是这类弹性构件建模时最需要注意的工艺细节。
