海贼王乔巴卡通手办立体造型设计

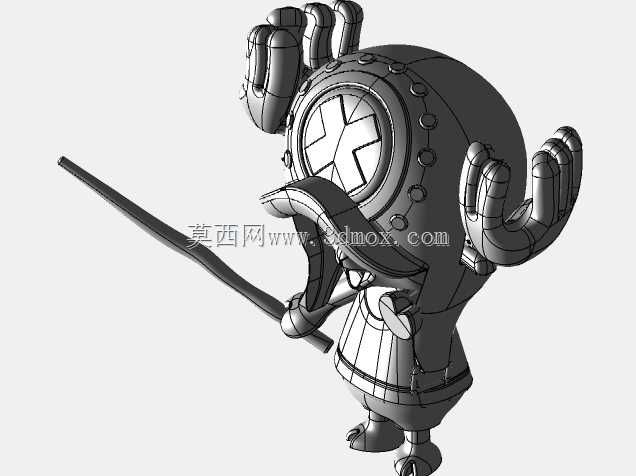

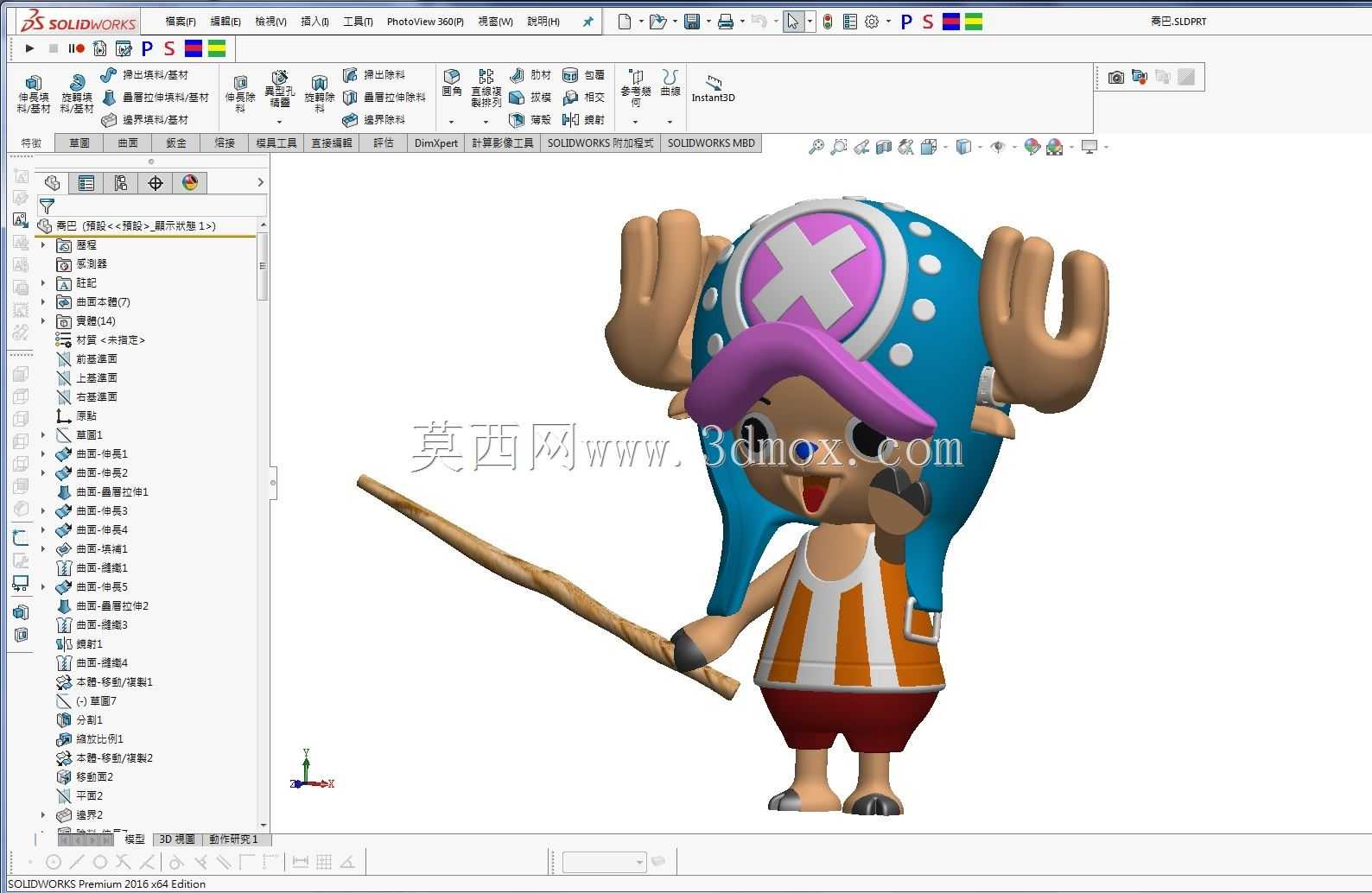

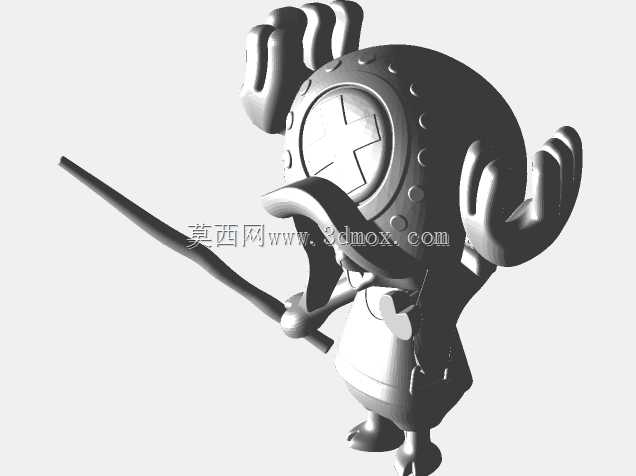

本次完成的乔巴立体造型，在建模阶段优先考虑了手办开模与3D打印的落地需求，所有曲面过渡均做了拔模角度校验，避免后续生产环节出现倒扣无法脱模的问题。从结构拆分来看，头部的鹿角、帽檐装饰与主体头部采用分体式定位设计，预留0.15mm的装配间隙，既满足粘接组装的公差要求，也能保证拼接缝隙控制在0.1mm以内，不会出现明显的合模线外露问题。手持的木质手杖做了渐变直径处理，从握持端的8mm直径逐步过渡到尖端的3mm直径，表面的木纹纹理采用浮雕式建模，凸起高度控制在0.2mm，既还原木质纹理的质感，也不会因为纹理过深导致打印时出现支撑残留。

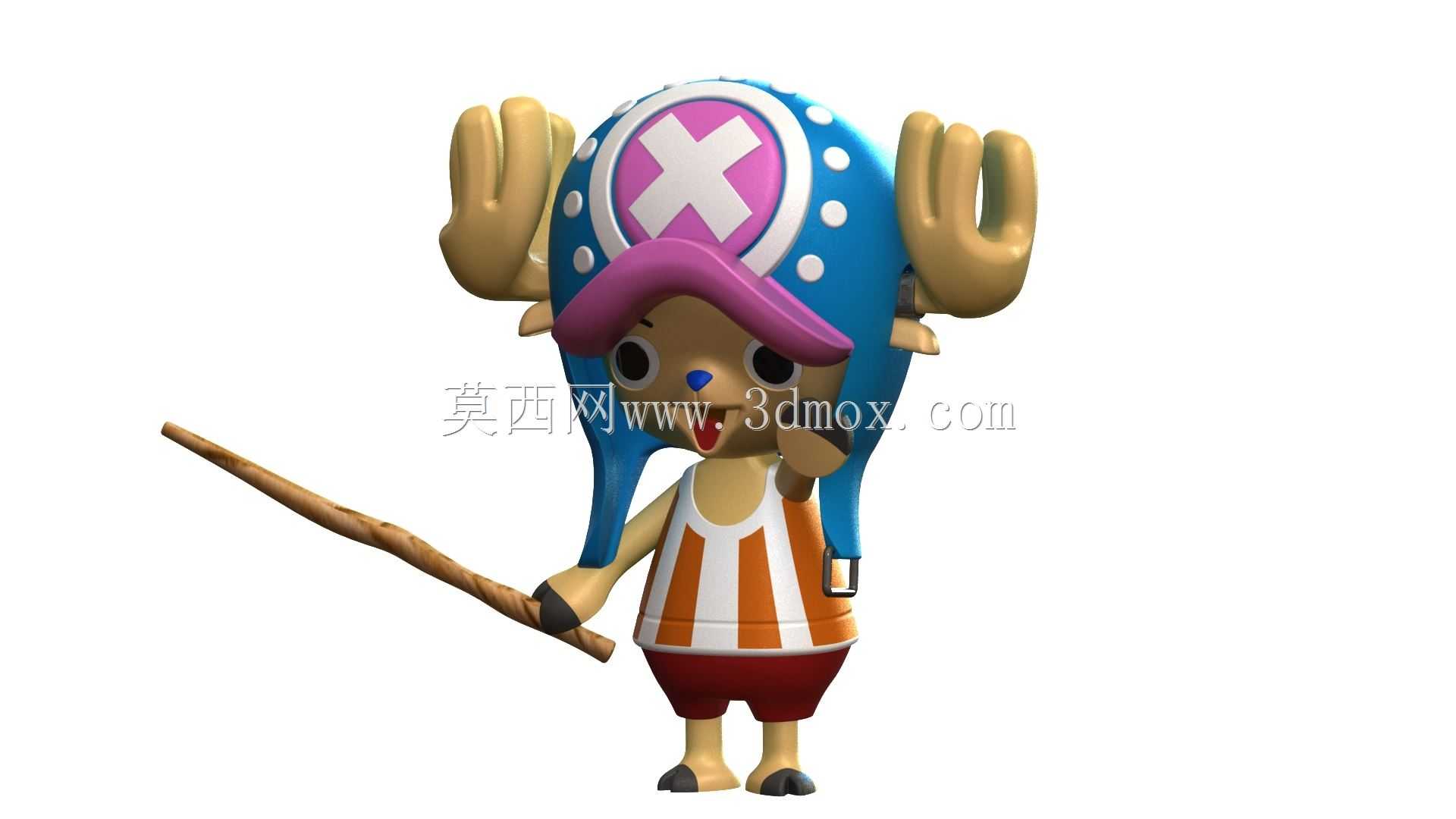

从应用场景来看，该造型可直接用于FDM与光固化3D打印制作桌面摆件，也可作为硅胶翻模的母模用于小批量树脂手办生产，还能导入渲染软件制作动漫周边的宣传效果图。在外形尺寸控制上，整体站立高度设定为120mm，底座支撑面直径35mm，重心落在脚掌中心连线的中点位置，静态放置时倾斜角度不超过2度，无需额外配重即可保证摆放稳定性，不会出现倾倒问题。服饰部分的条纹背心做了0.3mm的厚度偏移，模拟布料的贴合感，短裤的裤脚边缘做了自然的褶皱处理，褶皱深度不超过0.5mm，避免打印时出现层纹堆积的瑕疵。

建模过程中，面部特征的比例经过多轮调整，眼睛与鼻子的相对位置严格参照原作设定，嘴巴的张开角度控制在15度，既还原乔巴活泼的神态，也不会因为口腔内部结构过深导致打印时需要添加大量内部支撑。帽子上的十字标志采用独立凸台设计，凸台高度0.4mm，与帽身的接合处做了R0.2mm的圆角过渡，避免喷涂上色时出现漆料堆积的死角。蹄部的造型做了分色边界处理，不同颜色区域的接合面预留0.1mm的台阶，方便后续上色时做遮罩处理，减少溢色问题。

从结构强度角度考虑，鹿角与头部的连接位置做了2mm直径的插接柱，插入深度5mm，能够承受日常拿取时的受力，不会出现连接处断裂的问题。手臂与身体的连接采用隐藏式插接结构，插接位置被背心边缘遮挡，不会外露影响外观完整性。所有外表面的曲面均做了G2连续校验，曲面曲率变化均匀，不会出现局部反光不均的问题，渲染或抛光后能够获得顺滑的表面质感。针对手办生产常见的收缩问题，建模时整体放大了0.2%的尺寸，补偿树脂或PLA材料打印冷却后的收缩量，保证最终成品尺寸符合设计预期。
