临街多层商住建筑外立面三维构造

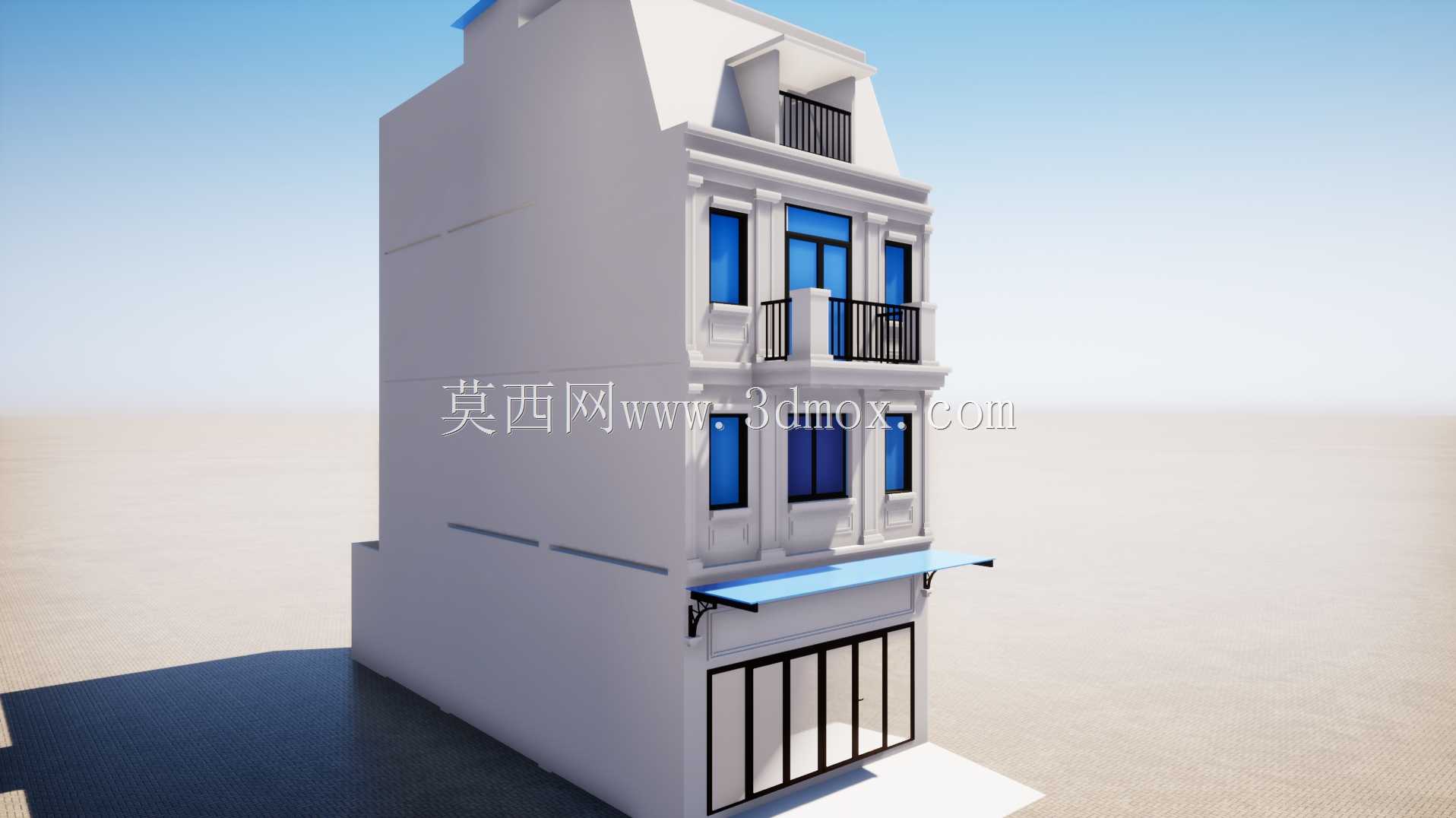

该三维构造还原了城镇临街商住两用建筑的典型外立面形态，底层为通高玻璃隔断的商铺空间，上层为居住功能区域，整体适配老城区商业街改造、临街商铺方案汇报、建筑可视化渲染等场景使用。从实际落地的工程角度看，这类建筑的设计需要兼顾底层商业的展示性与上层居住的私密性，模型中底层采用大面积落地玻璃搭配外置蓝色雨棚，雨棚通过黑色铁艺支架与墙体连接，既可以为商铺入口遮挡雨水，也能形成视觉上的商业标识区域，雨棚的悬挑长度控制在1.2米左右，避免占用过多人行道公共空间，同时满足行人避雨的实际需求。上层居住区域的外立面采用白色真石漆质感的饰面，搭配蓝色窗框的外窗，窗洞周边设置了欧式线条装饰，二层位置设置了外凸的铁艺栏杆阳台，阳台的进深控制在0.8米，既满足住户临时放置物品、短暂停留的使用需求，也不会过多增加建筑的整体占地面积。建筑顶部采用孟莎式坡屋顶造型，顶部设置了小型老虎窗与黑色铁艺栏杆的露台区域，既可以丰富建筑的顶部轮廓线，也能为顶层空间提供额外的采光与户外活动区域。在设计思路上，该构造优先考虑了临街建筑的界面协调性，整体面宽控制在4.5米左右，适配城镇常见的小面宽临街地块，建筑总高度控制在12米以内，符合多数城镇多层建筑的限高要求，无需额外设置电梯即可满足居住使用需求，降低了项目的整体建设成本。墙体的构造层次在模型中做了简化表达，外立面的装饰线条采用预制GRC构件的安装逻辑，所有外窗的窗台高度统一设置为0.9米，符合民用建筑设计的安全规范要求，阳台栏杆的高度设置为1.1米，栏杆竖向杆件的间距控制在0.11米以内，避免儿童攀爬出现安全隐患。底层商铺的玻璃门采用双开地弹簧门设计，门洞宽度设置为1.8米，满足日常顾客进出以及小型货物搬运的通行需求，玻璃隔断的框架采用黑色铝合金材质，与上层的铁艺栏杆、雨棚支架形成材质上的呼应，提升外立面的整体视觉统一性。从安装边界来看，该建筑模型的外墙外侧预留了0.15米的外墙保温层安装厚度，底层室内地面比室外人行道地面高出0.15米，避免雨季雨水倒灌进入商铺内部，建筑后侧的墙体为平直形态，可与相邻建筑无缝拼接，适配城镇联排临街建筑的建设场景，无需额外预留变形缝即可完成多栋建筑的拼接施工。在BIM应用场景中，该构造可直接导入建筑信息模型软件中，用于统计外立面装饰构件的工程量，辅助施工单位进行材料采购与施工排期，也可用于方案阶段的日照模拟分析，验证上层居住空间的采光时长是否符合居住建筑的设计标准，同时可结合周边道路、人行道的模型，进行商铺开业后的人流模拟，优化入口位置的引导设计。模型中所有构件的几何面均做了优化处理，没有冗余的重叠面与破面，可直接用于渲染出图、3D打印实体沙盘模型，也可导入虚拟现实引擎中制作建筑漫游场景，用于项目的前期招商展示与方案汇报。
